Step41: Upper Right Frame - Compass Model Chronos Manual

41
Upper right frame
Pos. Description
1 Upper right CF frame
2 Parts from STEP37
3 Cap socket head bolt M3x10
4 Nylock nut M3

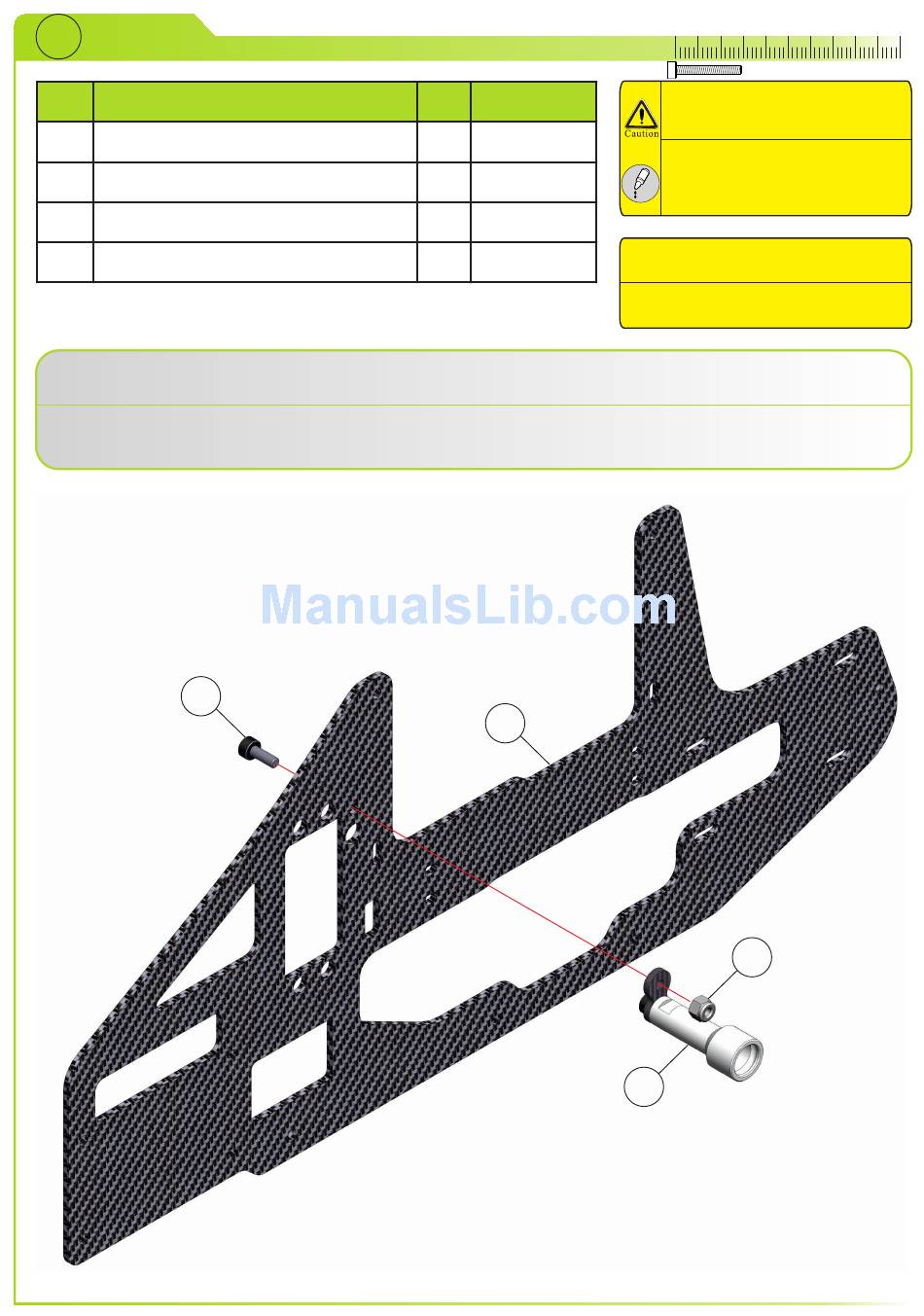

Slide bolt (3) through canopy mount , assembled in STEP37 (2) and frame (1) and tighten it with
nylock nut (4).
Führen Sie die Schraube (3) durch den hinteren Haubenhalter aus STEP37 (2) und die Chassisplatte
(1) und ziehen Sie ihn mit der Mutter (4) fest.
3
Qty. Part number
1 09-7001LB
1
1 80-0310SS
1 91-0003
1
10 20 30
Use medium threadlock on all
screws threaded into metal
parts.
Verwenden Sie auf allen
Schrauben die in Metallteile
geschraubt werden mittelfeste
Schraubensicherung.
Preassembled at factory.
Bereits vormontiert.
4
2
40 50
Page 50
