Step59: Rotorblades - Compass Model Chronos Manual

59
Rotorblades
Pos. Description
1 Parts from STEP58
2 Main rotor blades 685-710mm
3 Tail rotor blades 105-115mm

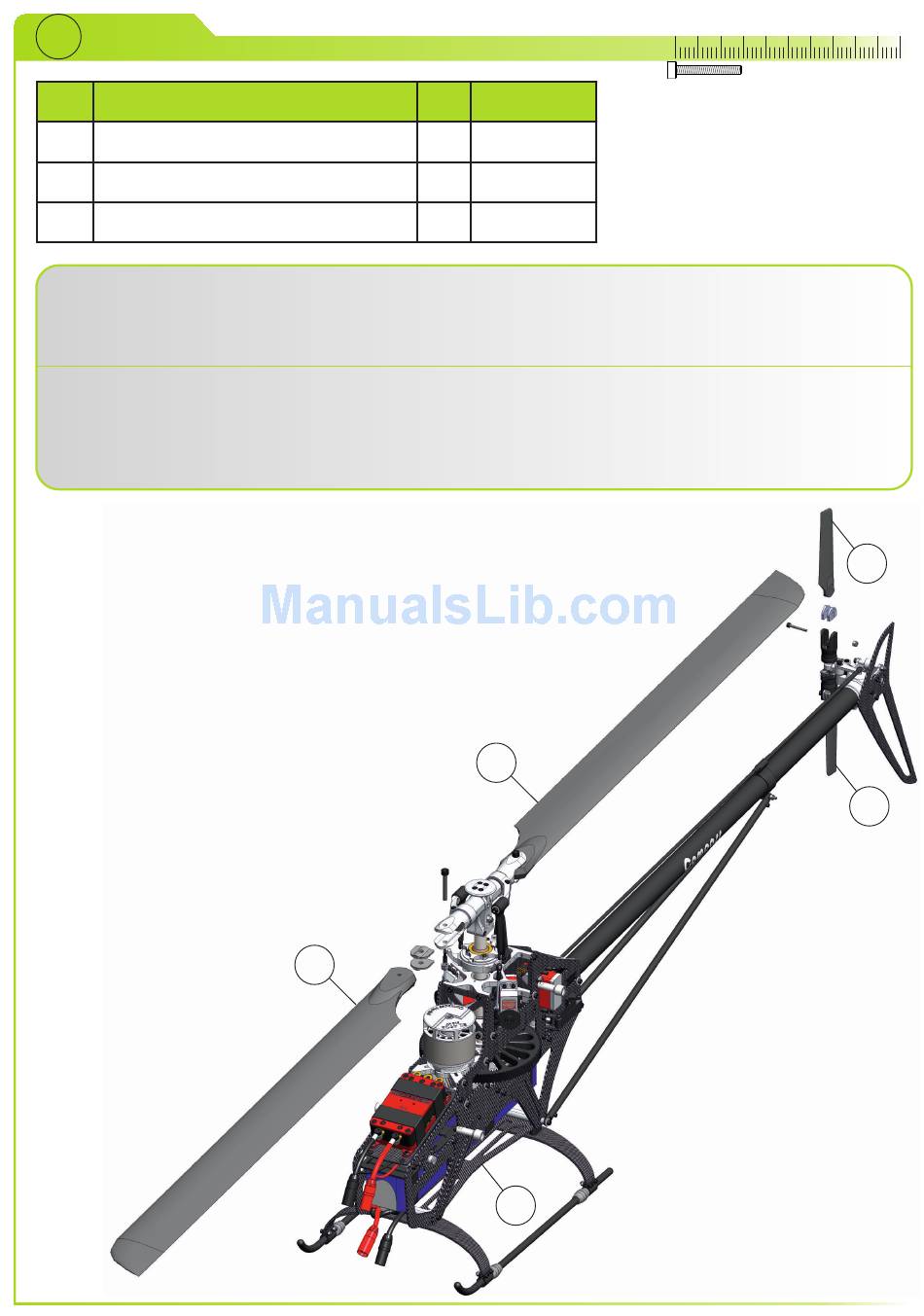

Remove blade bolt and nylock nuts from main and tail blade grips and mount main rotor blades as
shown below. Install a spacer washer above and below respectively on both sides each blade root, in
the grip. Snug the nylock nut down but do not fully tighten it.
by their own weight, but still relatively easily.
Öffnen Sie die Nylon Stoppmuttern der Blattbolzen an Haupt- und Heckrotor und montieren Sie die
Rotorblätter wie dargestellt in den Blatthaltern. Es sollte sich jeweils eine Unterlage ober- und
unterhalb bzw auf jeder Seite der Blattwurzel befinden.
fest, dass Blatt sollte durch sein Eigengewicht nicht mehr einklappen können, aber trotzdem
relativ leicht schwenken.
Qty. Part number
1
1 F-40-4700
1 F-05-0115T
2
The blades should not be able to move
Ziehen Sie die Nylon Stoppmutter nur leicht
2
1
10 20 30 40
3
3
Page 68
