ESC mount
Pos. Description
1
ESC mount
2
Frame spacer (2 different ones)
3
Flat head bolt M3x8

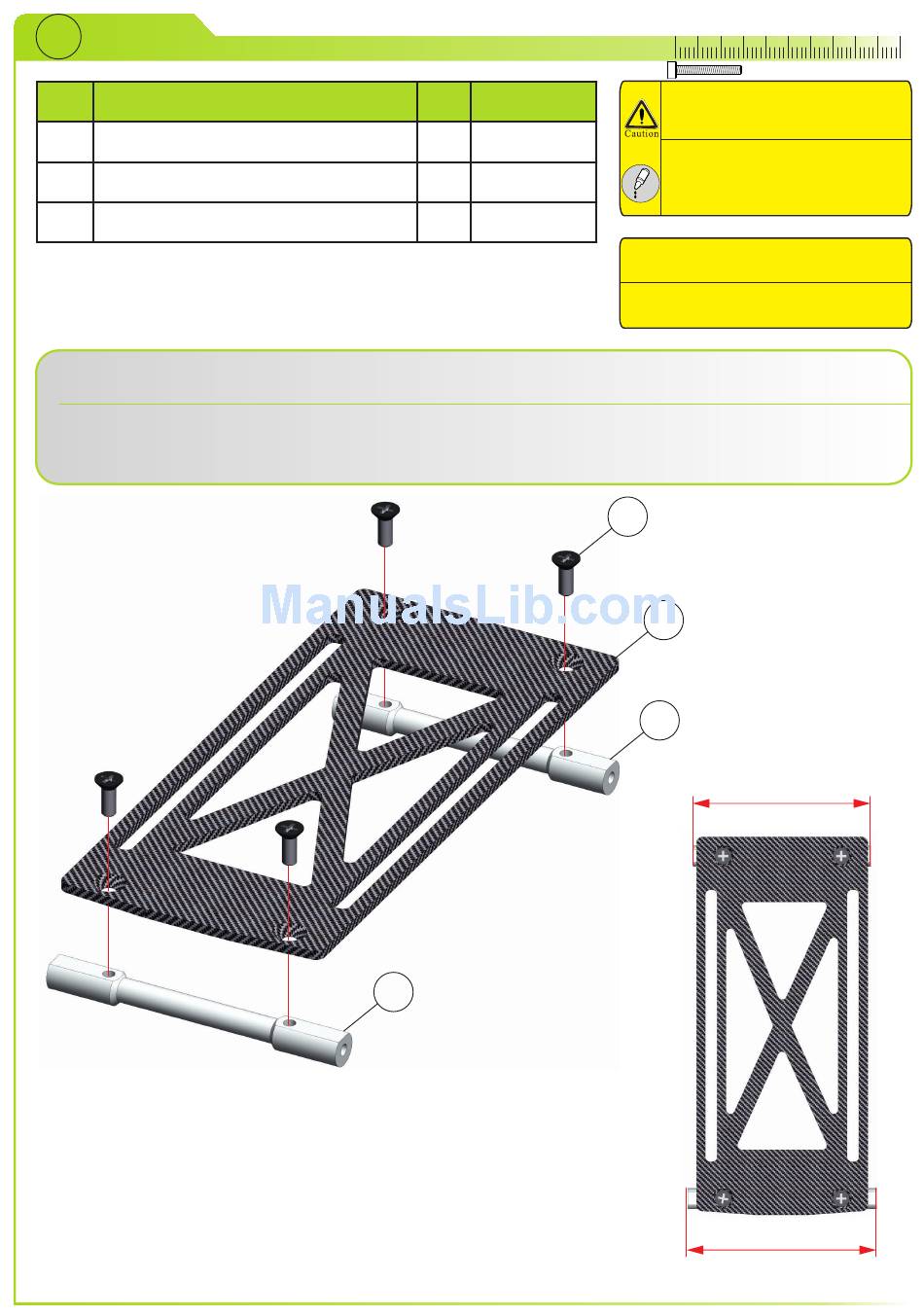

Mount both frame spacers (2) to cf ESC mount (1) with bolts (3). Note that the shorter spacer has
to be mounted at the rear side (flat shaped) of the ESC mount (1).
Montieren Sie die beiden Verbinder (2) an die CFK-Reglerplatte (1). Verwenden Sie dazu die
Schrauben (3). Beachten Sie, dass der kürzere Verbinder an der hinteren Seite (gerade Kante) der
Reglerplatte (1) montiert sein muss.
Qty.
Part number
1
09-7004
2
09-7045
4
78-0308SS
2
10
20
Use medium threadlock on all
screws threaded into metal
parts.
Verwenden Sie auf allen
Schrauben die in Metallteile
geschraubt werden mittelfeste
Schraubensicherung.
Preassembled at factory.
Bereits vormontiert.
3
1
2
60mm
64mm
30
40
50
