Compass Model Chronos Manual page 49

40

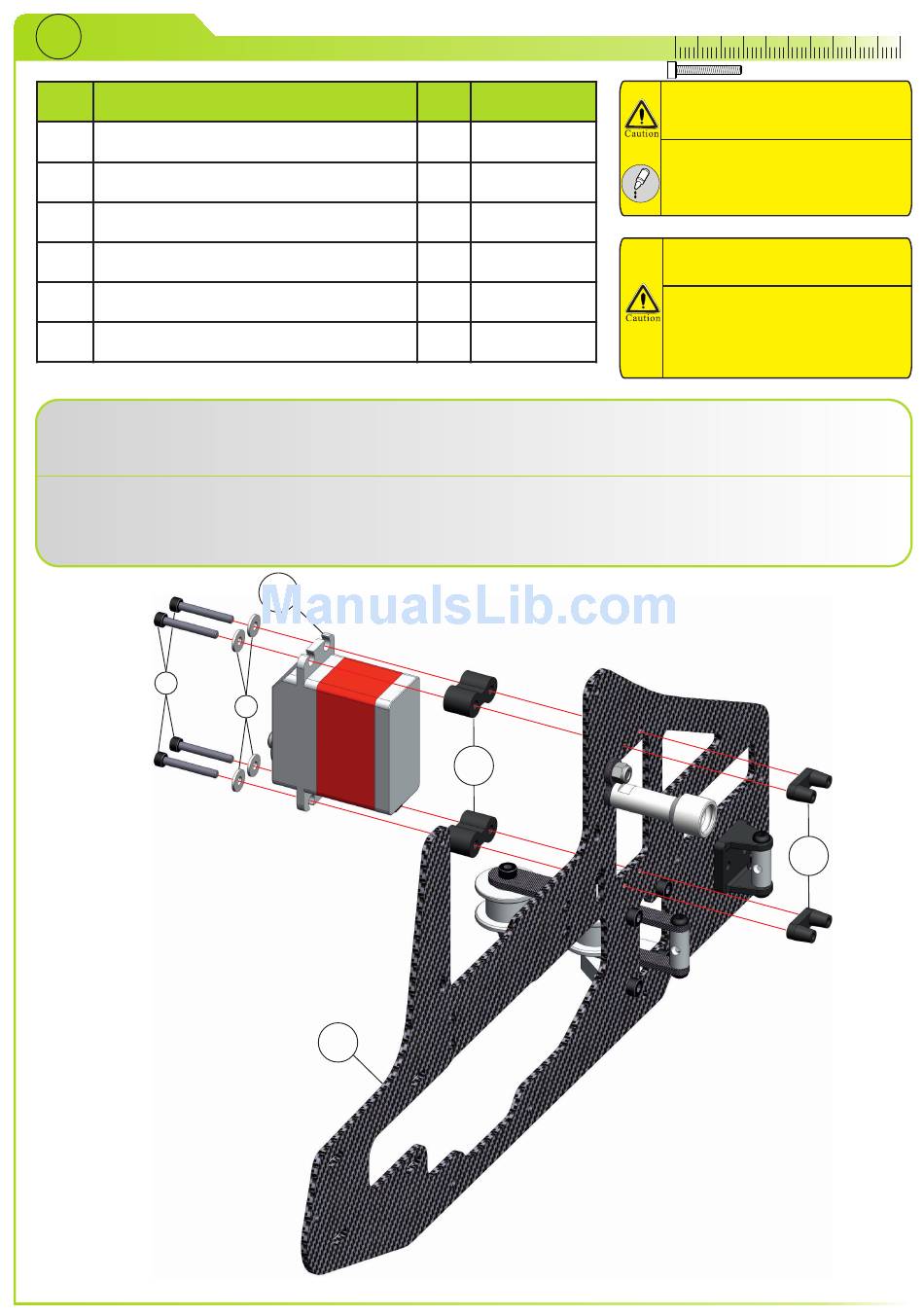

Upper left frame 2
Pos. Description
1 Parts from STEP39
2 Tail-Servo Standard-size/ 20mm
3 Servo spacer
4 Cap socket head bolt M2.5x20
5 Washer 2.7x7x0.8
6 Servo nut
Slide bolts (4) through washers (5), servo (2), servo spacer (3) and frame (1) and tighten it into
servo nut (6).
Servo rubber grommets are not necessary!
Führen Sie die Schrauben (4) durch die Scheiben (5), das Servo (2), die Abstandshalter (3) und die
Chassisplatte (1). Ziehen Sie die Schrauben in der Kunststoffmutter fest.
Servo-Gummitüllen werden nicht benötigt!
4
2
5
1
Qty. Part number
1
1
2 09-7024
4 80-2520SS
4 10-5009
2 02-0918
3
10 20 30
Use medium threadlock on all
screws threaded into metal
parts.
Verwenden Sie auf allen
Schrauben die in Metallteile
geschraubt werden mittelfeste
Schraubensicherung.
Do not overtighten screws
threaded into plastic parts.
Ziehen Sie Schrauben die in
Kunststoffteile geschraubt
werden vorsichtig an ohne sie
zu überdrehen.
6
40 50
Page 49
