Step8: Main Rotor Head - Compass Model Chronos Manual

8
Main rotor head 4
Pos. Description
1 Parts from STEP 6
2 Parts from STEP 7

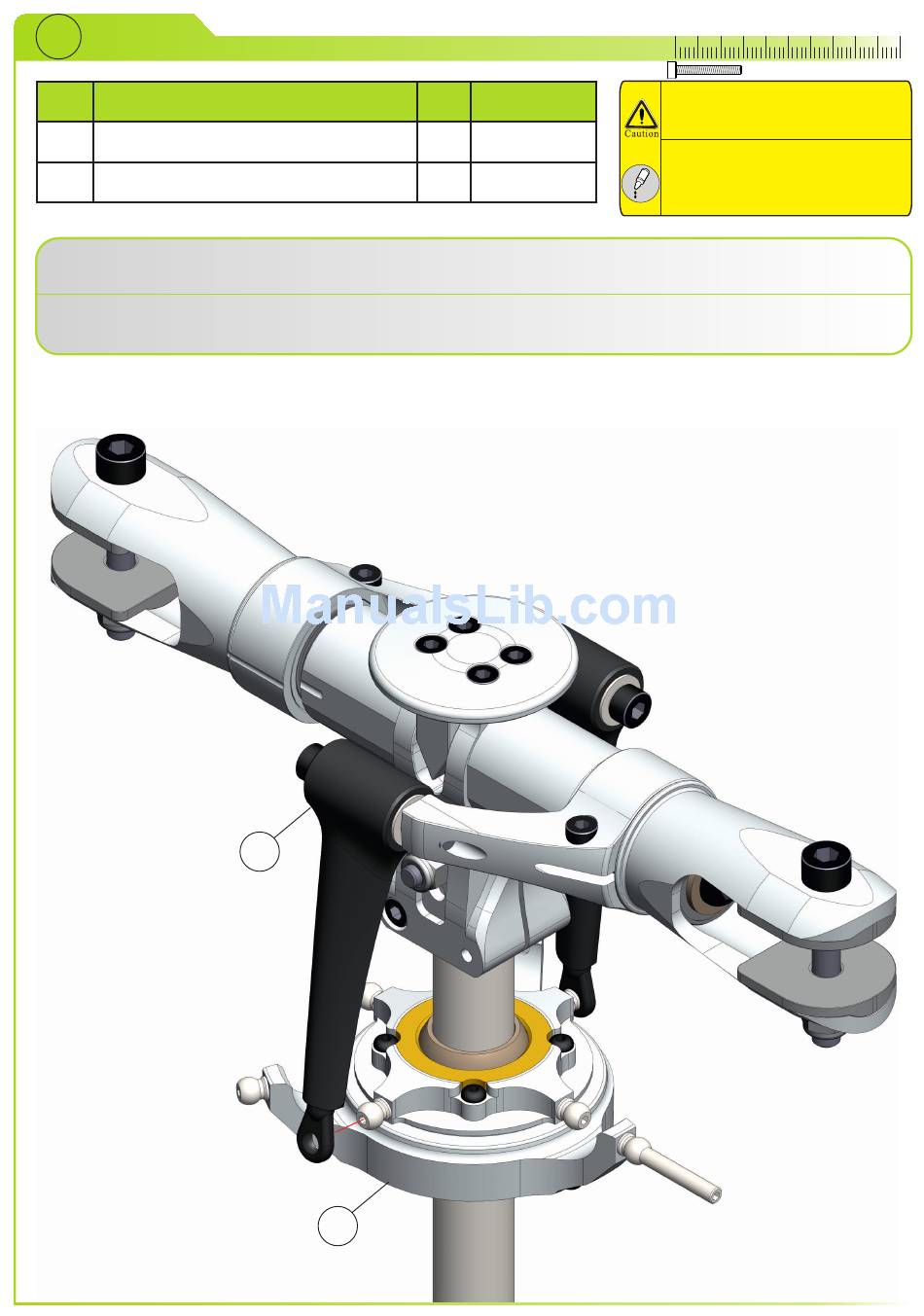

Slide swashplate (2) onto main shaft. Snap ball links onto balls with the word Compass writing
facing outward.
Schieben Sie die Taumelscheibe (2) auf die Hauptrotorwelle und klipsen Sie die Kugelpfannen mit dem
Compass Schriftzug nach außen auf. die Kugeln.
Qty.
1
2
Part number
1
1
10 20 30
Use medium threadlock on all
screws threaded into metal
parts.
Verwenden Sie auf allen
Schrauben die in Metallteile
geschraubt werden mittelfeste
Schraubensicherung.
40 50
Page 17
