3

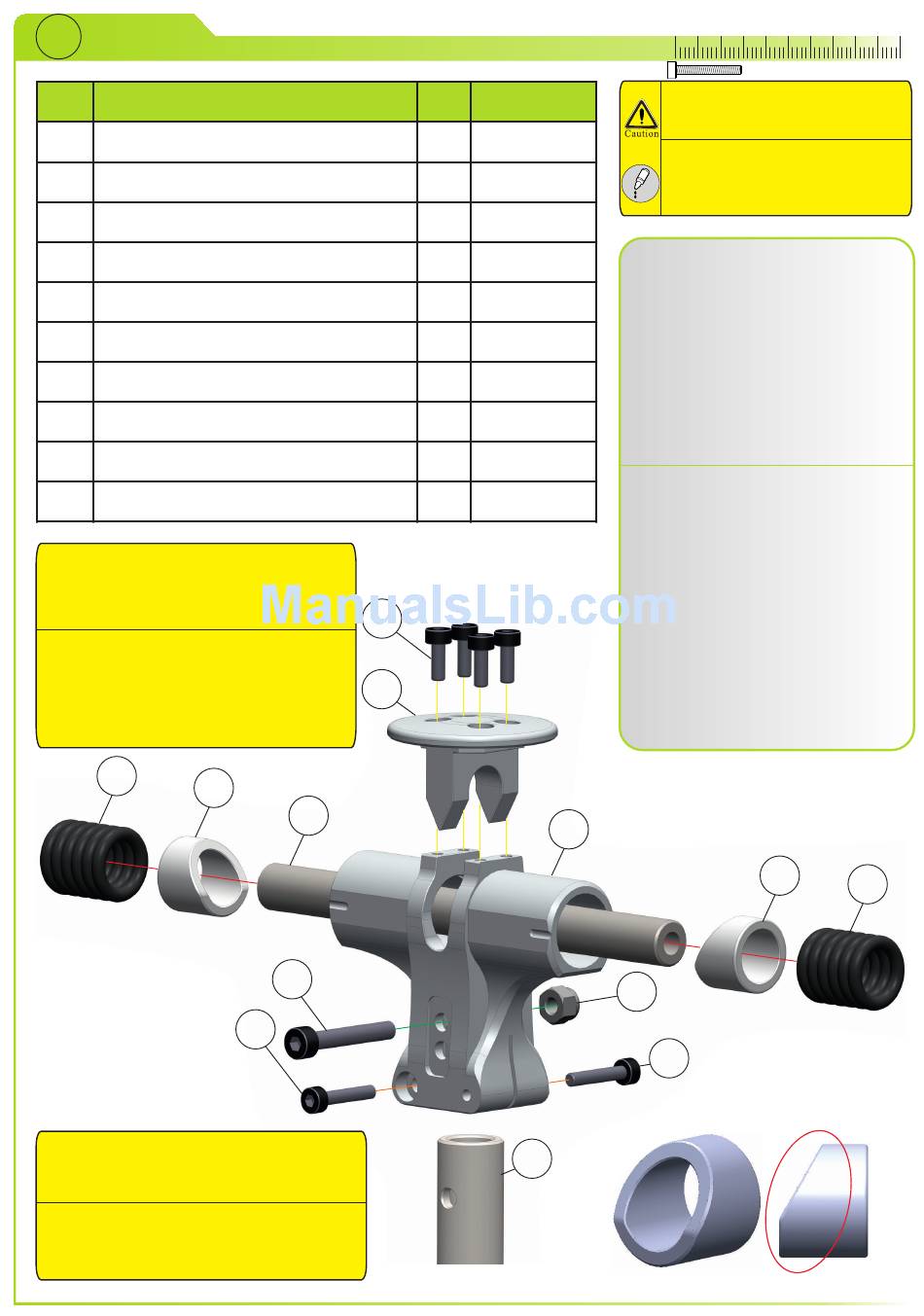

Main rotor head 1
Pos. Description
1
Rotor hub
2
Rotor brake
3
Spindle
4
Main shaft
5
Dampers
6
Adjustment sleeves
7
Cap socket head bolt M3x8
8
Cap socket head bolt M3x16
9
Cap socket head bolt M4x24
10
Nylock nut
The head dampeners can be adjusted by
tightening or loosening the four bolts (7) at
the rotor brake (2). Apply loctite AFTER
adjusting the dampeners.
Die Rotorkopfdämpfung kann durch
Anziehen oder Lösen der vier Schrauben
(7) in der Rotorkopfbremse (2) eingestellt
werden. Geben Sie erst Loctite an die
Schrauben nachdem Sie die Dämpfung
eingestellt haben.
5
6
6pcs.
6Stk.
Note the beveled side of the adjustment
sleeves! This side must face to the
center!
Achten Sie auf die angeschrägte Seite
der Einstellbuchsen. Diese muss zur
Mitte ausgerichtet sein!
Qty.
7
2
3
9
8
Part number
1
11-7067
1
11-7083
1
11-0117
1
11-7102
12
98-0921
1
11-0109
4
80-0308SS
2
80-0316SS
1
80-0424
1
91-0004
1
4
10
20
Use medium threadlock on all
screws threaded into metal
parts.
Verwenden Sie auf allen
Schrauben die in Metallteile
geschraubt werden mittelfeste
Schraubensicherung.
Coat all surfaces of dampers (5)
inside and out with enough silicon
grease.
Slide adjustment sleeves (6)
and dampers (5) into rotor hub (1).
Press spindle shaft (3) through
dampers (5) and adjustment sleeves (6)
into main rotor hub (1). Mount rotor
brake (2) with bolts (7) to top of rotor
hub (1). Slide mainshaft (4) into center
hub (1) and snug bolt (9) into nylock nut
(10). Install and securely tighten the
two clamping bolts (8).
Tragen Sie auf die Dämpfer (5)
Innen- und Außenseite genügend
Fett auf
und schieben Sie die
Einstellbuchsen (6) und
Dämpfungsgummis (5) in das
Zentralstück (1). Führen Sie nun die
Blattlagerwelle (3) ein und mitteln diese
grob aus.
Nun befestigen Sie die Rotorbremse (2)
mit den Schrauben (7). Führen Sie nun
die Rotorwelle (4) in das Zentralstück
(1) ein und befestigen Sie nur leicht
den Jesusbolzen (9) mit der
Stoppmutter (10). Nun werden die
beiden Klemmschrauben (8) montiert.
6
10
8
30
40
50
5
6pcs.
6Stk.
Page 12
