F FARA: Ta bort nyckeln och titta i handboken innan
service eller underhåll utförs. Ta bort föremål som kan
slungas iväg av bladen.
G FARA - BRANDRISK: Ta bort nyckeln och vänta tre
(3) minuter innan tankning. När tanken fylls ska minst
50 mm lämnas till bränsletankens överdel, för att tillåta
expansion.
FARA - RISK FÖR UTKASTADE FÖREMÅL: Klipp
H
inte utan utkastarrör eller hela uppsamlaren på plats.
I FARA - RISK FÖR UTSLUNGADE FÖREMÅL OCH
AMPUTATION: För att undvika skador från roterande
blad, håll behörigt avstånd till däckets kant och håll
andra borta.

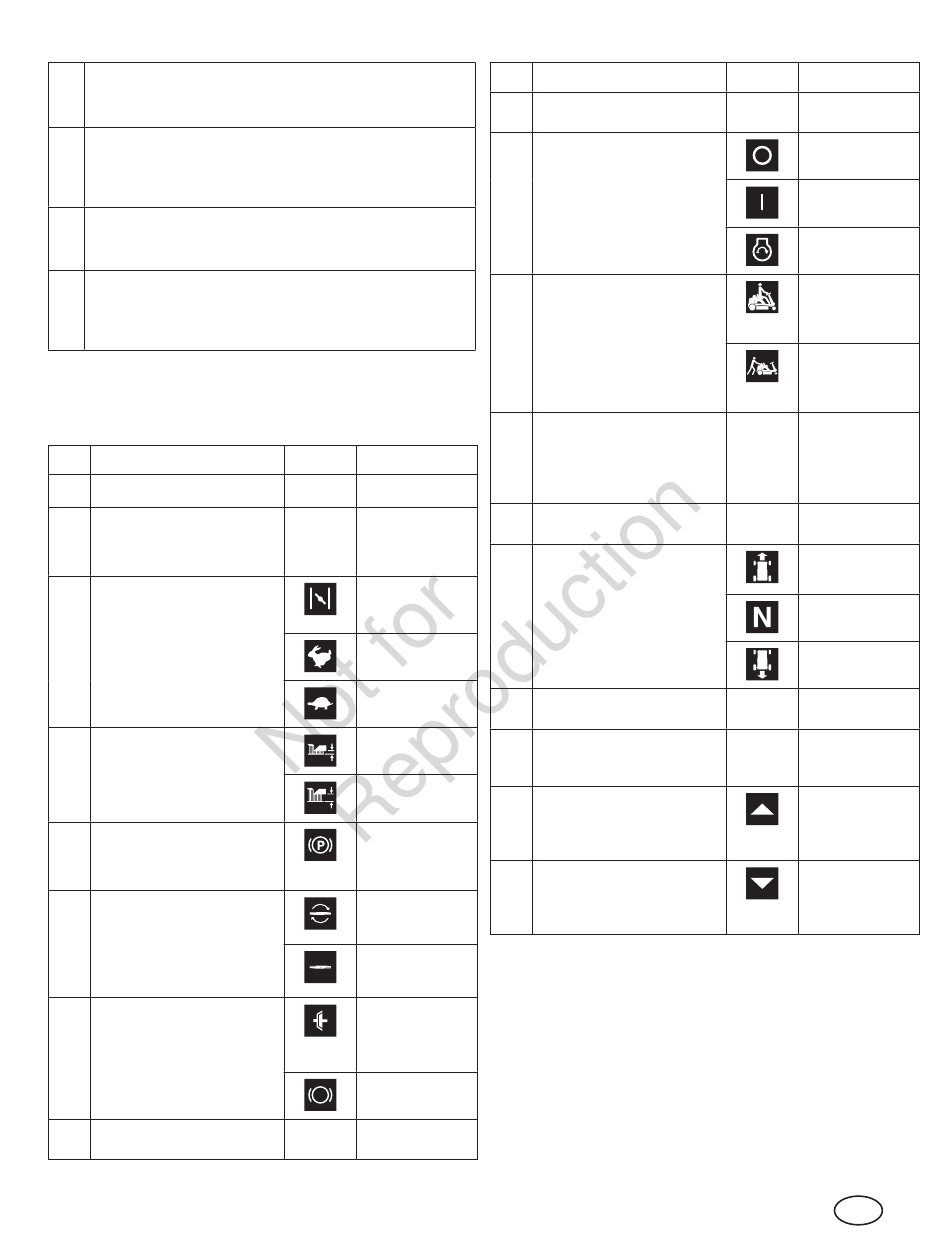

Funktioner och reglage
Jämför funktionerna och reglagen i Fig. 2 med tabellen
nedan.
Ref. Beskrivning:
A Förarsäte
B Ratt – styr enhetens riktning
C Motorns hastighetsreg-
lage (syns inte) – reglerar
motorns hastighet
D Justeringsspak för klipphöjd
– justerar klipphöjden
E Parkeringsbromsspärr (syns
inte) – låser broms
F Bladreglage – kopplar in
klippblad
G Kopplings-/bromspedal
– kopplar in kopplingen
(modeller med manuell drift)
och bromsen
H Strålkastare (visas inte,
vissa modeller)
Ikon(er) Ikondefinition
-- --
-- --
Choke på
(stängd) - i före-
kommande fall
Motorns hastig-
het snabb
Motorns hastig-
het låg
Klipphöjd låg
Klipphöjd hög
Parkeringsbroms
på (ikopplad)
Blad på (ikopp-
lat)
Blad av (urkopp-
lat)
Koppling inkopp-
lad (modeller
med manuell
drift)
Broms på (ikopp-
lat)
-- --
Ref. Beskrivning:
I Kåpa för bioklipp
J Tändningslås – startar
motorn
K Transmissionsfrikopplings-
reglage (syns inte, modeller
med hydrodrift) - frikopplar
transmissionen så att enhe-
ten kan rulla fritt
L Omkopplare för klippning
i backläge – gör att klipp-
bladen tillfälligt kan fungera
med transmissionen i back-
läge
M Dragstarthandtag (syns inte)
N Transmissionsväxelspak
(modeller med manuell drift)
– väljer transmissionshastig-
het och -riktning
O Bränsletank
P Bränslemätare – anger
mängden bränsle i bränsle-
tanken
Q Pedal för färdhastighet fram-
åt (modeller med hydrodrift)
– reglerar färdhastigheten
framåt
Pedal för färdhastighet bakåt
R
(modeller med hydrodrift)
– reglerar färdhastigheten
bakåt
Ikon(er) Ikondefinition
-- --
Motor av
Motor på (kör)
Start av motor
Transmission
ikopplad (låst)
Transmission fri-
kopplad (olåst)
-- --
-- --
Färdhastighet
framåt
Neutral (ingen
färdhastighet)
Färdhastighet
back
-- --
-- --
Färdhastighet
framåt
Färdhastighet
back
