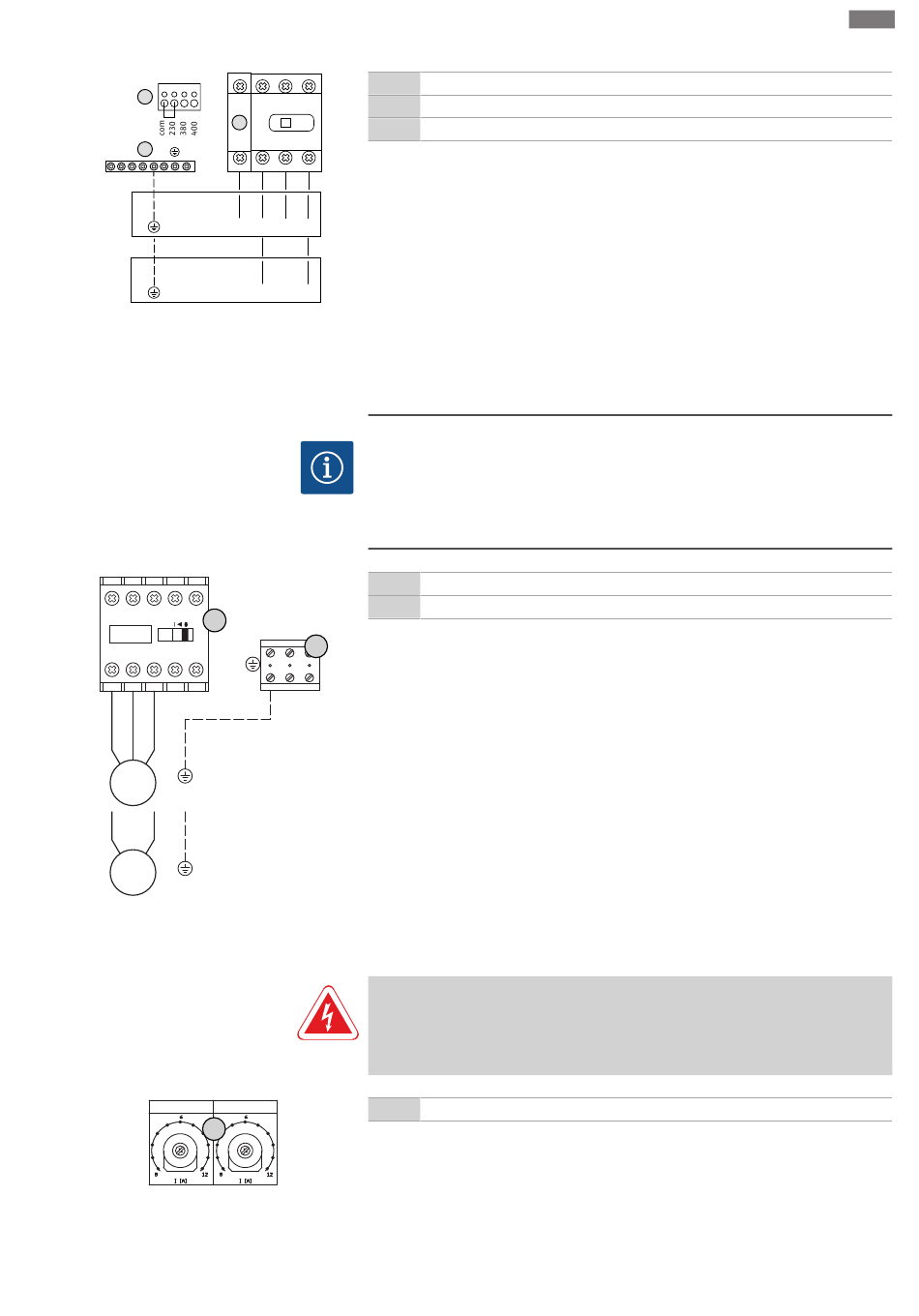

Fig. 8: Maitinimo įtampa Wilo-Control ECe-B...
6.5.5 Maitinimo įtampa: Pastovaus
apsukų skaičiaus siurblys
1 3 5 13 A1
L1 L2 L3 NO
5
T1 T2 T3
2 4 6 14 A2
L1 L2 L3
M
3~
L N
M
1~
Fig. 9: Siurblio jungtis
6.5.5.1 Išjunkite variklio srovės stebėjimą
Current Pump 1 Current Pump 2
8
Fig. 10: Variklio elektros srovės kontrolės
nustatymas
Montavimo ir naudojimo instrukcija Wilo-Control EC/ECe-Booster
Pastatymas
1L1 3L2 5L3
1
1 ON
2
0
3
OFF
Maitinimo įtampa 1~230 V:
2T1 4T2 6T3
▪ Kabelis: 3 gyslų
▪ Gysla: L, N, PE
▪ Tinklo įtampos nustatymas: Tiltelis 230/COM
L1 L2 L3
Maitinimo įtampa 3~380 V:
▪ Kabelis: 5 gyslų
▪ Gysla: L1, L2, L3, N, PE
▪ Tinklo įtampos nustatymas: Tiltelis 230/COM
L N
Maitinimo įtampa 3~400 V:
▪ Kabelis: 5 gyslų
▪ Gysla: L1, L2, L3, N, PE
▪ Tinklo įtampos nustatymas: Tiltelis 230/COM
PRANEŠIMAS
Besisukančio magnetinio lauko maitinimo jungtis ir siurblio jungtis
Besisukantis magnetinis laukas nuo maitinimo įtampos tiesiogiai veikia siurblio
jungtį. Patikrinkite besisukantį magnetinį lauką, reikalingą prijungtiems siurbliams
(dešininis ar kairinis)! Būtina laikytis siurblių naudojimo instrukcijos.
3
5
Kliento montuojamas sujungimo kabelis nutiesiamas pro kabelio priveržiklius ir
3
pritvirtinamas. Prijunkite gyslas prie kontaktoriaus pagal prijungimo schemą.
PAVOJUS
Elektros srovės keliamas pavojus gyvybei!
Dirbant su atviru valdikliu, galima mirtino sužalojimo rizika! Konstrukcines dalis veikia
srovė! Darbus visada turi kvalifikuotas elektrikas.
8
Prijungę siurblį, potenciometru nustatykite leistiną vardinę srovę:
▪ Vardinė srovė su pilna apkrova nurodyta vardinėje kortelėje.
▪ Dalinės apkrovos atveju nustatykite variklio apsaugos jungiklį darbiniame taške 5 %
aukščiau vardinės srovės.
Perduodant eksploatuoti galima tiksliai nustatyti variklio viršsrovio stebėjimo
parametrus. Meniu gali būti rodomos šios vertės:
▪ Faktinė išmatuota siurblio darbinė srovė (meniu 4.29 – 4.31)
Pagrindinis jungiklis
Tinklo įtampos nustatymas
Gnybtai: Įžeminimas (PE)
Gnybtai: Įžeminimas (PE)
Kontaktorius
Potenciometras variklio elektros srovės kontrolei
