Dodatak
Stezaljka Funkcija
Izlaz: Pojedinačna dojava smetnje pumpa 2
13/14
Izlaz: Pojedinačna dojava smetnje pumpa 3
15/16
17/18/19 Izlaz: Skupna dojava rada
20/21/22 Izlaz: Skupna dojava smetnje
Ulaz: Termički nadzor nad namotima pumpa 1
23/24
Ulaz: Termički nadzor nad namotima pumpa 2
25/26
Ulaz: Termički nadzor nad namotima pumpa 3
27/28
Ulaz: Extern OFF
29/30
Ulaz: Nedostatak vode / zaštita od rada na suho
31/32
Ulaz: pasivni senzor tlaka 4 – 20 mA
41/42

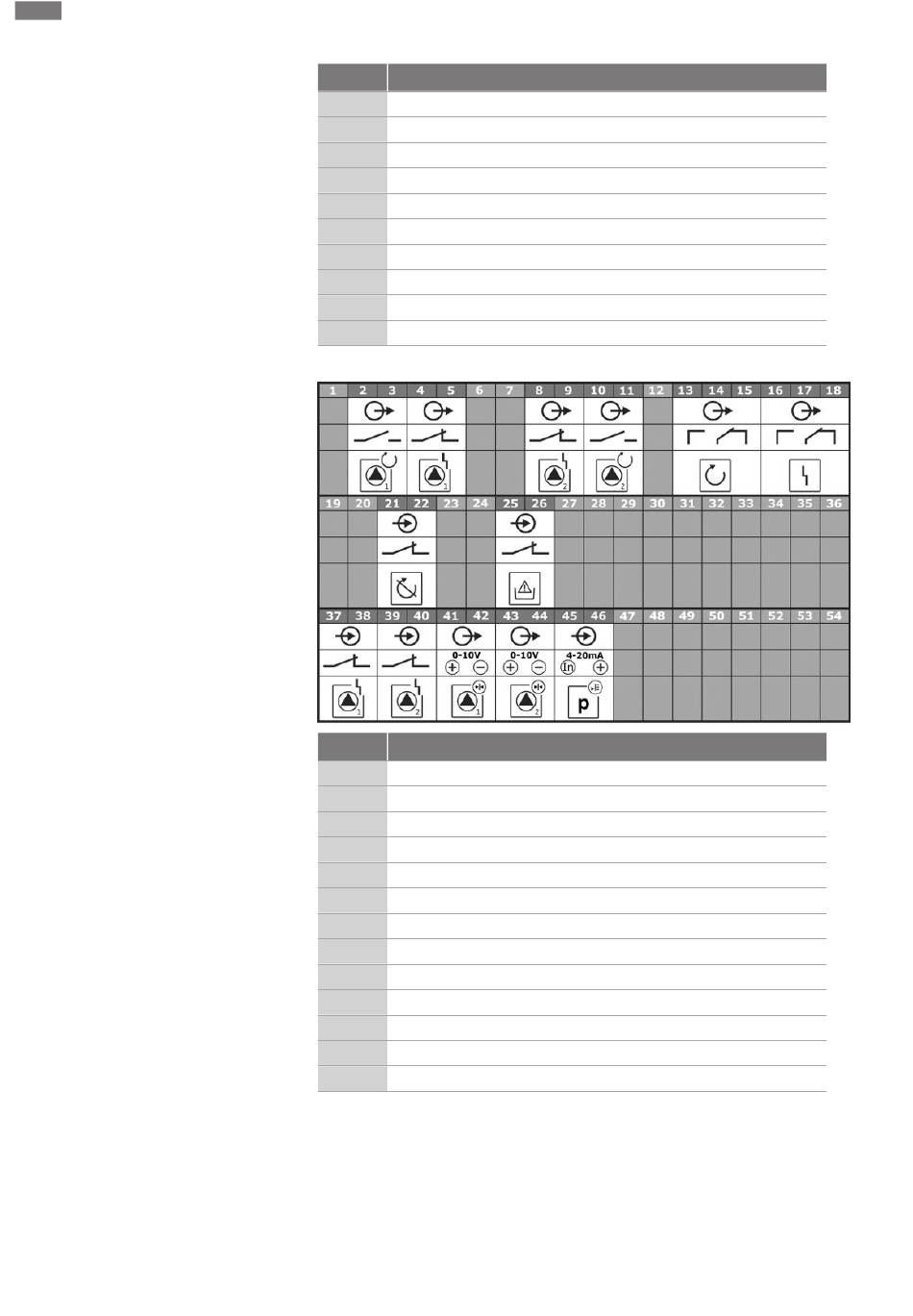

Planovi priključaka Wilo-Control ECe-B2...
Stezaljka Funkcija
Izlaz: Pojedinačna dojava rada pumpa 1
2/3
Izlaz: Pojedinačna dojava smetnje pumpa 1
4/5
Izlaz: Pojedinačna dojava smetnje pumpa 2
8/9
Izlaz: Pojedinačna dojava rada pumpa 2
10/11
13/14/15 Izlaz: Skupna dojava rada
16/17/18 Izlaz: Skupna dojava smetnje
Ulaz: Extern OFF
21/22
Ulaz: Nedostatak vode / zaštita od rada na suho
25/26
Ulaz: Dojava pogreške pretvarača frekvencije pumpa 1
37/38
Ulaz: Dojava pogreške pretvarača frekvencije pumpa 2
39/40
Izlaz: Zadana vrijednost tlaka pumpe 1
41/42
Izlaz: Zadana vrijednost tlaka pumpe 2
43/44
Ulaz: pasivni senzor tlaka 4 – 20 mA
45/46
