Liite
Liitin Toiminta
Lähtö: Yksittäishälytys pumppu 2
13/14
Lähtö: Yksittäishälytys pumppu 3
15/16
17/18/19 Lähtö: Koottu käytön ilmoitus
20/21/22 Lähtö: Yleishälytys
Tulo: Terminen käämitysvalvonta pumppu 1
23/24
Tulo: Terminen käämitysvalvonta pumppu 2
25/26
Tulo: Terminen käämitysvalvonta pumppu 3
27/28
Tulo: Extern OFF
29/30
Tulo: Vedenvähyys/kuivakäyntisuoja
31/32
Tulo: passiivinen paineanturi 4–20 mA
41/42

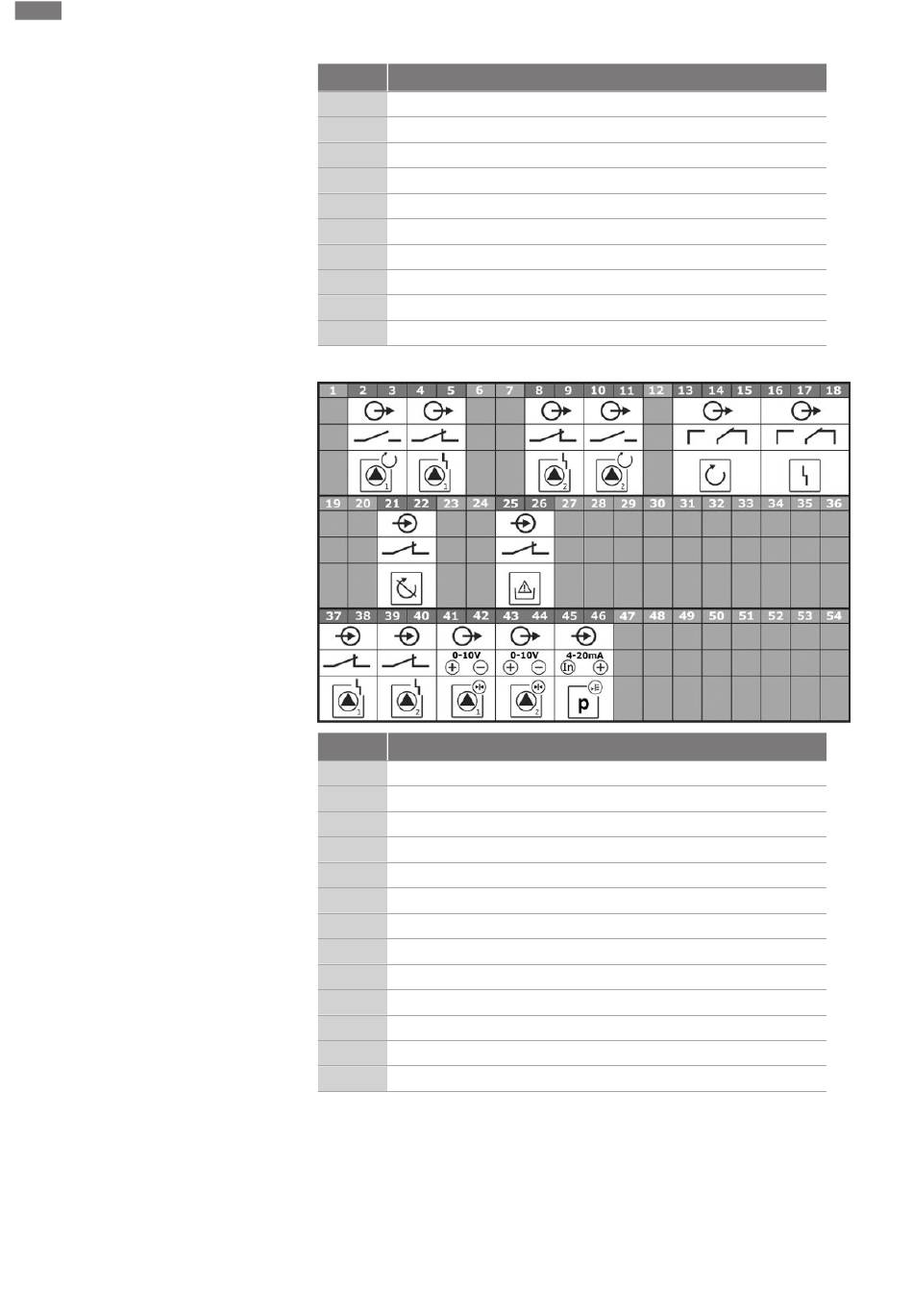

Liitinkaaviot Wilo-Control ECe-B2...
Liitin Toiminta
Lähtö: Yksittäiskäyttötieto pumppu 1
2/3
Lähtö: Yksittäishälytys pumppu 1
4/5
Lähtö: Yksittäishälytys pumppu 2
8/9
Lähtö: Yksittäiskäyttötieto pumppu 2
10/11
13/14/15 Lähtö: Koottu käytön ilmoitus
16/17/18 Lähtö: Yleishälytys
Tulo: Extern OFF
21/22
Tulo: Vedenvähyys/kuivakäyntisuoja
25/26
Tulo: Virheilmoitus taajuusmuuttaja pumppu 1
37/38
Tulo: Virheilmoitus taajuusmuuttaja pumppu 2
39/40
Lähtö: Paineen asetusarvo pumppu 1
41/42
Lähtö: Paineen asetusarvo pumppu 2
43/44
Tulo: passiivinen paineanturi 4–20 mA
45/46
