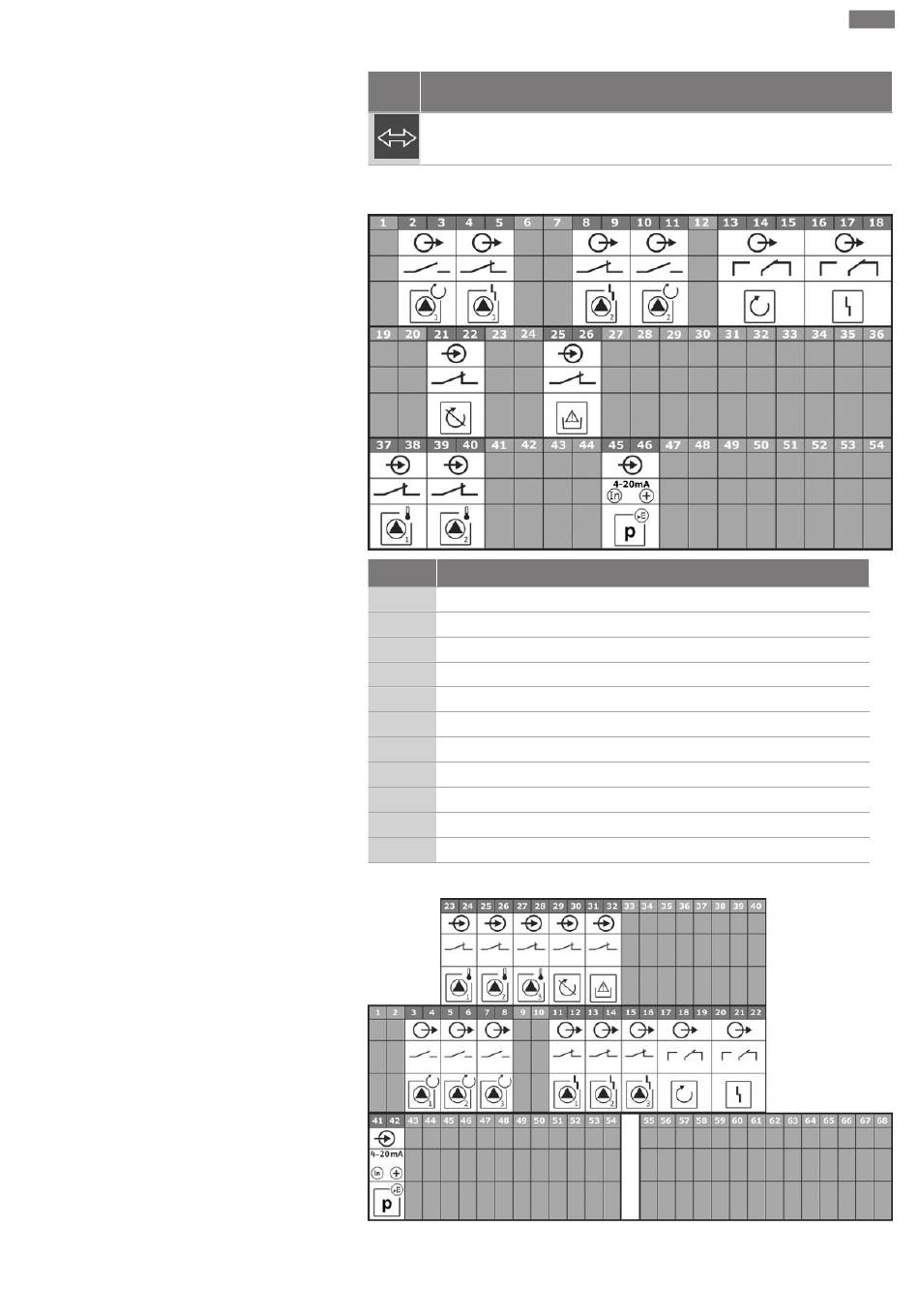

13.3
Vista geral dos esquemas de
ligações elétricas
Manual de Instalação e funcionamento Wilo-Control EC/ECe-Booster
Anexo
Símbol
Descrição
o
O equipamento comunica com um sistema de Fieldbus.
Esquemas de ligações elétricasWilo-Control EC-B2...
Terminal Função
Saída: Sinal individual de funcionamento bomba 1
2/3
Saída: Sinal individual de informação de avaria bomba 1
4/5
Saída: Sinal individual de informação de avaria bomba 2
8/9
Saída: Sinal individual de funcionamento bomba 2
10/11
13/14/15 Saída: Sinal coletivo de funcionamento
16/17/18 Saída: Sinal coletivo de avaria
Entrada: Extern OFF
21/22
Entrada: Falta de água/Proteção contra funcionamento a seco
25/26
Entrada: Monitorização térmica da bobinagem bomba 1
37/38
Entrada: Monitorização térmica da bobinagem bomba 2
39/40
Entrada: x sensor de pressão passivo 4 – 20 mA
45/46
Esquemas de ligações elétricasWilo-Control EC-B3...
pt
731
