6.5.9 Priključak senzora pritiska
4-20 mA
In
p

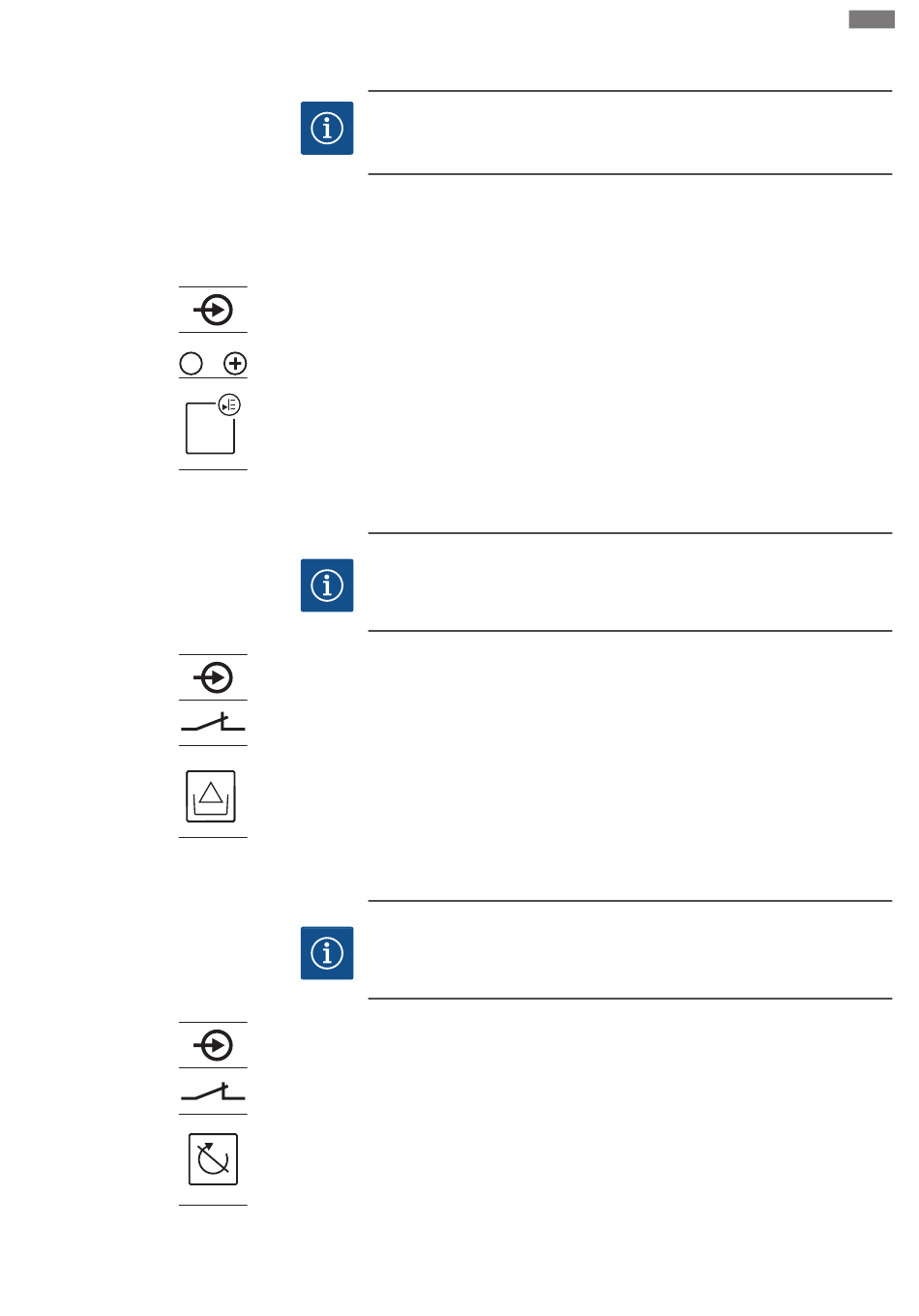

Fig. 14: Simbol za pregled priključaka
6.5.10 Priključak za zaštitu od rada na
suvo (nedostatak vode)
!
Fig. 15: Simbol za pregled priključaka
6.5.11 Priključak „Extern OFF": Daljinsko
isključivanje
Fig. 16: Simbol za pregled priključaka
Uputstvo za ugradnju i upotrebu Wilo-Control EC/ECe-Booster
Montaža
NAPOMENA
Ne dovoditi eksterni napon!
Dovedeni eksterni napon uništava komponentu.
Detekcija pritiska se vrši preko analognog senzora pritiska 4-20 mA.
Već položeni priključni kabl umetnuti kroz navojne priključke kabla i učvrstiti. Prema
planu priključivanja povezati žile na priključne stezaljke. Broj stezaljke potražiti na
pregledu priključka u poklopcu.
NAPOMENA! Koristiti oklopljeni priključni kabl! Oklop postaviti na jednoj strani!
NAPOMENA! Voditi računa o pravilnom polaritetu senzora pritiska! Ne priključivati
aktivan senzor pritiska.
NAPOMENA
Ne dovoditi eksterni napon!
Dovedeni eksterni napon uništava komponentu.
Nivo nedostatka vode (zaštita od rada na suvo) se može dodatno pratiti preko
plivajućeg prekidača ili presostata:
▪ Kontakt otvoren: Rad na suvo
▪ Kontakt zatvoren: Nema rada na suvo
Stezaljke su fabrički opremljene mostom.
Već položeni priključni kabl umetnuti kroz navojne priključke kabla i učvrstiti. Ukloniti
most i žile povezati na priključne stezaljke prema planu priključivanja. Broj stezaljke
potražiti na pregledu priključka u poklopcu.
NAPOMENA
Ne dovoditi eksterni napon!
Dovedeni eksterni napon uništava komponentu.
Preko posebnog prekidača može se izvršiti daljinsko isključivanje svih pumpi:
▪ Kontakt zatvoren: Deblokiranje pumpi
▪ Kontakt otvoren: Sve pumpe isključene - Na displeju se pojavljuje simbol „Extern OFF".
Stezaljke su fabrički opremljene mostom.
NAPOMENA! Daljinsko isključivanje ima prednost. Sve pumpe se isključuju nezavisno
od aktuelne stvarne vrednosti pritiska. Nije moguće ručno upravljanje pumpama!
Već položeni priključni kabl umetnuti kroz navojne priključke kabla i učvrstiti. Ukloniti
most i žile povezati na priključne stezaljke prema planu priključivanja. Broj stezaljke
potražiti na pregledu priključka u poklopcu.
