Istruzioni di montaggio, uso e manutenzione Wilo-Control EC/ECe-Booster
Appendice
Morsetto Funzionamento
Uscita: Segnalazione singola di blocco per pompa 2
13/14
Uscita: Segnalazione singola di blocco per pompa 3
15/16
17/18/19 Uscita: Segnalazione cumulativa di funzionamento
20/21/22 Uscita: Segnalazione cumulativa di blocco
Ingresso: Protezione termica dell'avvolgimento per pompa 1
23/24
Ingresso: Protezione termica dell'avvolgimento per pompa 2
25/26
Ingresso: Protezione termica dell'avvolgimento per pompa 3
27/28
Ingresso:Extern OFF
29/30
Ingresso: Mancanza d'acqua/Protezione contro il funzionamento a sec-
31/32
co
Ingresso: sensore di pressione passivo 4–20 mA
41/42

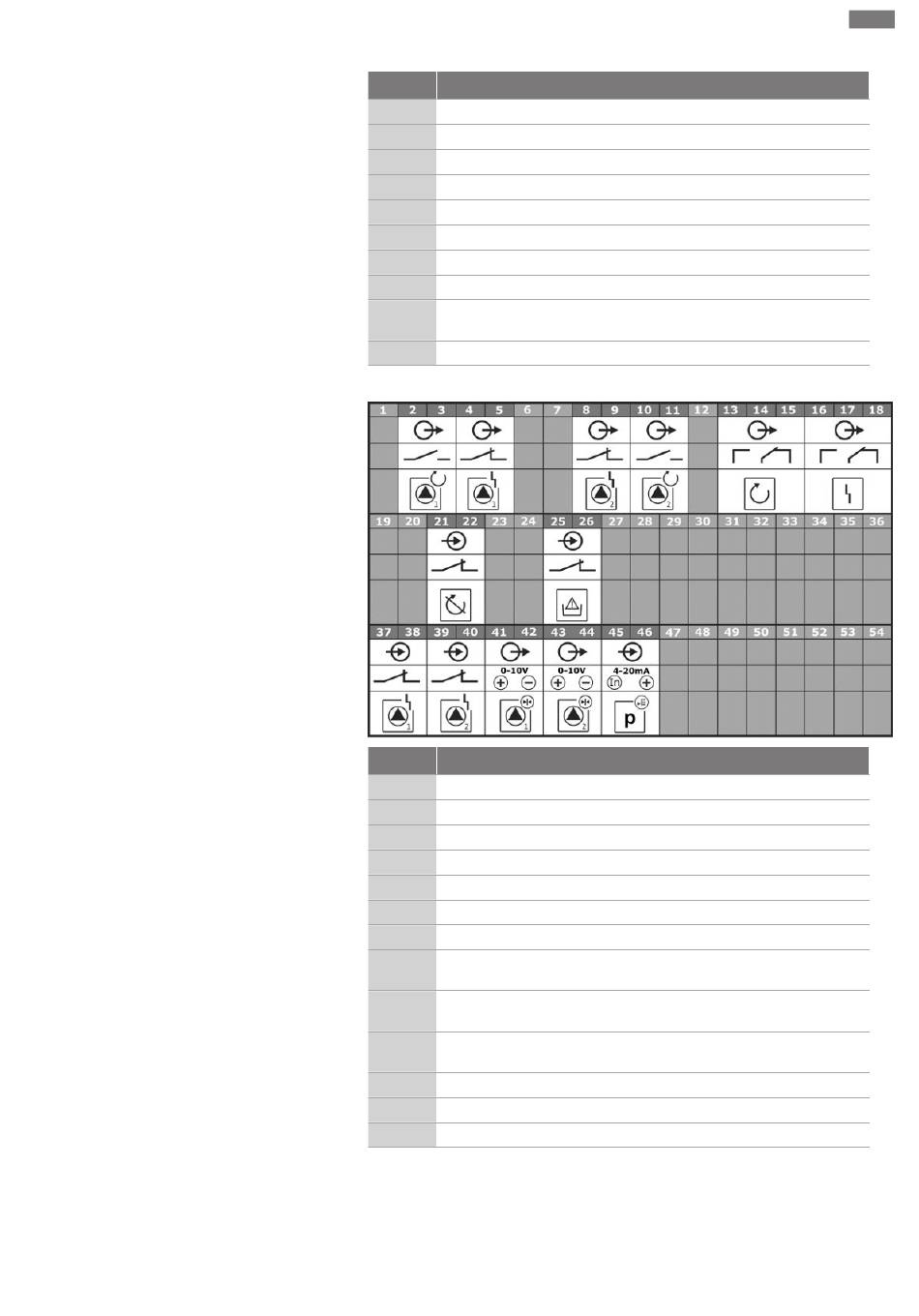

Collegamenti elettriciWilo-Control ECe-B2...
Morsetto Funzionamento
Uscita: Segnalazione singola di funzionamento per pompa 1
2/3
Uscita: Segnalazione singola di blocco per pompa 1
4/5
Uscita: Segnalazione singola di blocco per pompa 2
8/9
Uscita: Segnalazione singola di funzionamento per pompa 2
10/11
13/14/15 Uscita: Segnalazione cumulativa di funzionamento
16/17/18 Uscita: Segnalazione cumulativa di blocco
Ingresso:Extern OFF
21/22
Ingresso: Mancanza d'acqua/Protezione contro il funzionamento a sec-
25/26
co
Ingresso: Segnalazione di guasto convertitore di frequenza per pompa
37/38
1
Ingresso: Segnalazione di guasto convertitore di frequenza per pompa
39/40
2
Uscita: Valore nominale di pressione per pompa 1
41/42
Uscita: Valore nominale di pressione per la pompa 2
43/44
Ingresso: sensore di pressione passivo 4–20 mA
45/46
