2
3
PE
3~ 50/60 Hz
1~ 50/60 Hz

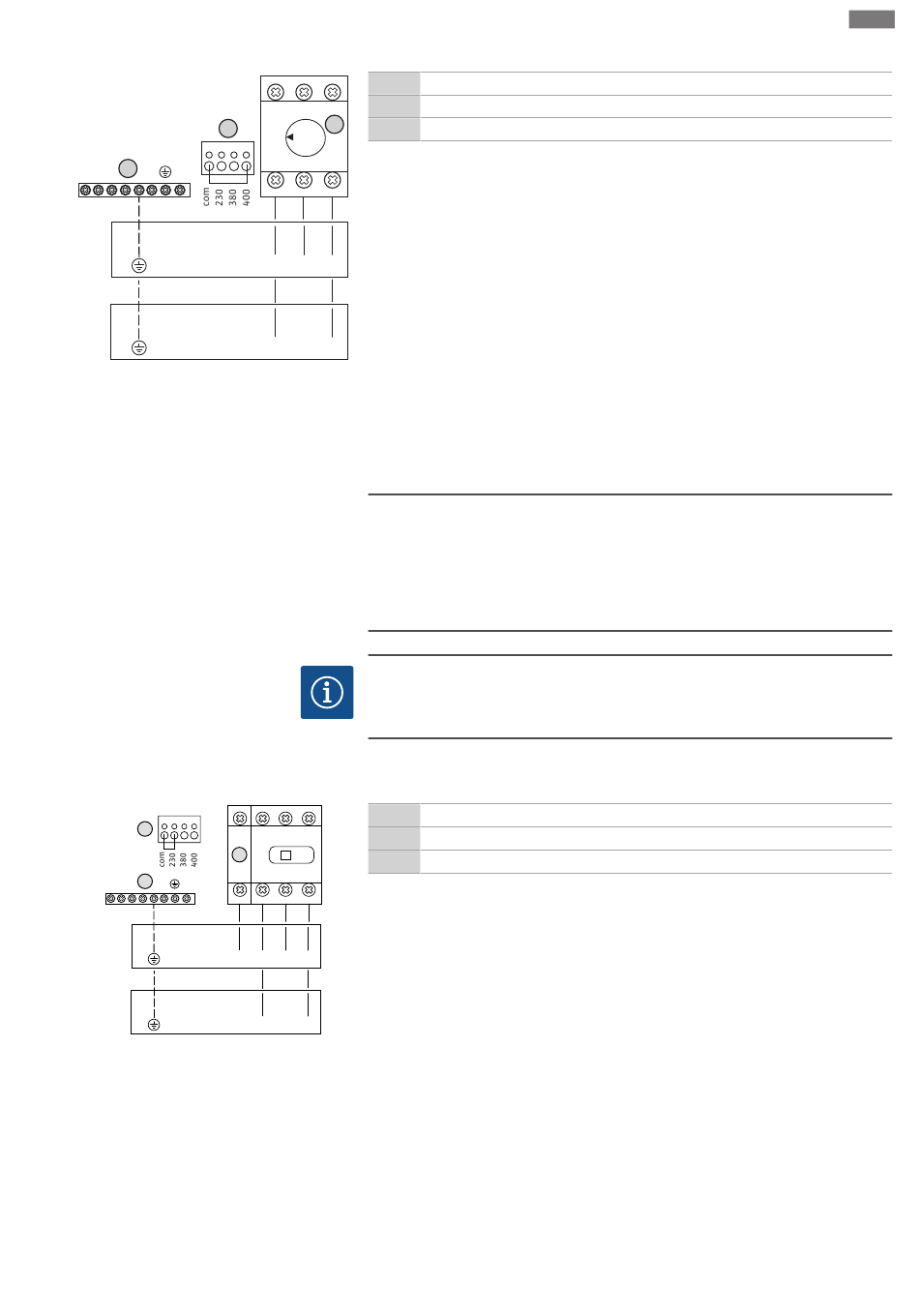

Fig. 7: Verkkoliitäntä Wilo-Control EC-B 3...
6.5.4 Säätölaitteen verkkoliitäntä:
Control ECe-Booster
2
1
3
PE
3~ 50/60 Hz
N
1~ 50/60 Hz
Fig. 8: Verkkoliitäntä Wilo-Control ECe-B...
Asennus- ja käyttöohje Wilo-Control EC/ECe-Booster
Asennus
L1 L2 L3
1
2
1 ON
1
0
3
OFF
Verkkoliitäntä 1~230 V:
▪ Kaapeli: 3-säikeinen
T1 T2 T3 ▪ Johdin: L, N, PE
▪ Verkkojännitteen säätö: Silta 230/COM
Verkkoliitäntä 3~230 V:
▪ Kaapeli: 4-säikeinen
L1 L2 L3
▪ Johdin: L1, L2, L3, PE
▪ Verkkojännitteen säätö: Silta 230/COM
Verkkoliitäntä 3~380 V:
▪ Kaapeli: 4-säikeinen
L N
▪ Johdin: L1, L2, L3, PE
▪ Verkkojännitteen säätö: Silta 380/COM
Verkkoliitäntä 3~400 V:
▪ Kaapeli: 4-säikeinen
▪ Johdin: L1, L2, L3, PE
▪ Verkkojännitteen säätö: Silta 400/COM (tehdasasetus)
HUOMIO
Väärin säädetystä verkkojännitteestä aiheutuvien esinevahinkojen vaara!
Säätölaitetta voidaan käyttää eri verkkojännitteillä. Ohjausjännitteen on kuitenkin
oltava aina 230 V. Sen vuoksi kaapelisilta on säädetty tehtaalla oikeaan
verkkojännitteeseen. Kaapelisiltaa ei saa muuttaa! Väärin säädetty verkkojännite
aiheuttaa ohjauksen rikkoutumisen!
HUOMAUTUS
Nollajohdin tarvitaan
Jotta ohjaus toimisi oikein, verkkoliitännässä on oltava nollajohdin.
Vie asiakkaan hankittavat liitäntäkaapelit kaapeliläpivientien läpi ja kiinnitä ne. Liitä
johtimet pääkytkimeen liitäntäkaavion mukaisesti.
1L1 3L2 5L3
1
1 ON
2
0
3
OFF
Verkkoliitäntä 1~230 V:
2T1 4T2 6T3
▪ Kaapeli: 3-säikeinen
▪ Johdin: L, N, PE
▪ Verkkojännitteen säätö: Silta 230/COM
L1 L2 L3
Verkkoliitäntä 3~380 V:
▪ Kaapeli: 5-säikeinen
▪ Johdin: L1, L2, L3, N, PE
▪ Verkkojännitteen säätö: Silta 230/COM
L N
Verkkoliitäntä 3~400 V:
▪ Kaapeli: 5-säikeinen
▪ Johdin: L1, L2, L3, N, PE
▪ Verkkojännitteen säätö: Silta 230/COM
Pääkytkin
Verkkojännitteen säätö
Riviliitin: Maa (PE)
Pääkytkin
Verkkojännitteen säätö
Riviliitin: Maa (PE)
fi
