Wilo Control EC-Booster Installation And Operating Instructions Manual page 446

lv
com
3
230
380
400
3~ 50/60 Hz
1~ 50/60 Hz

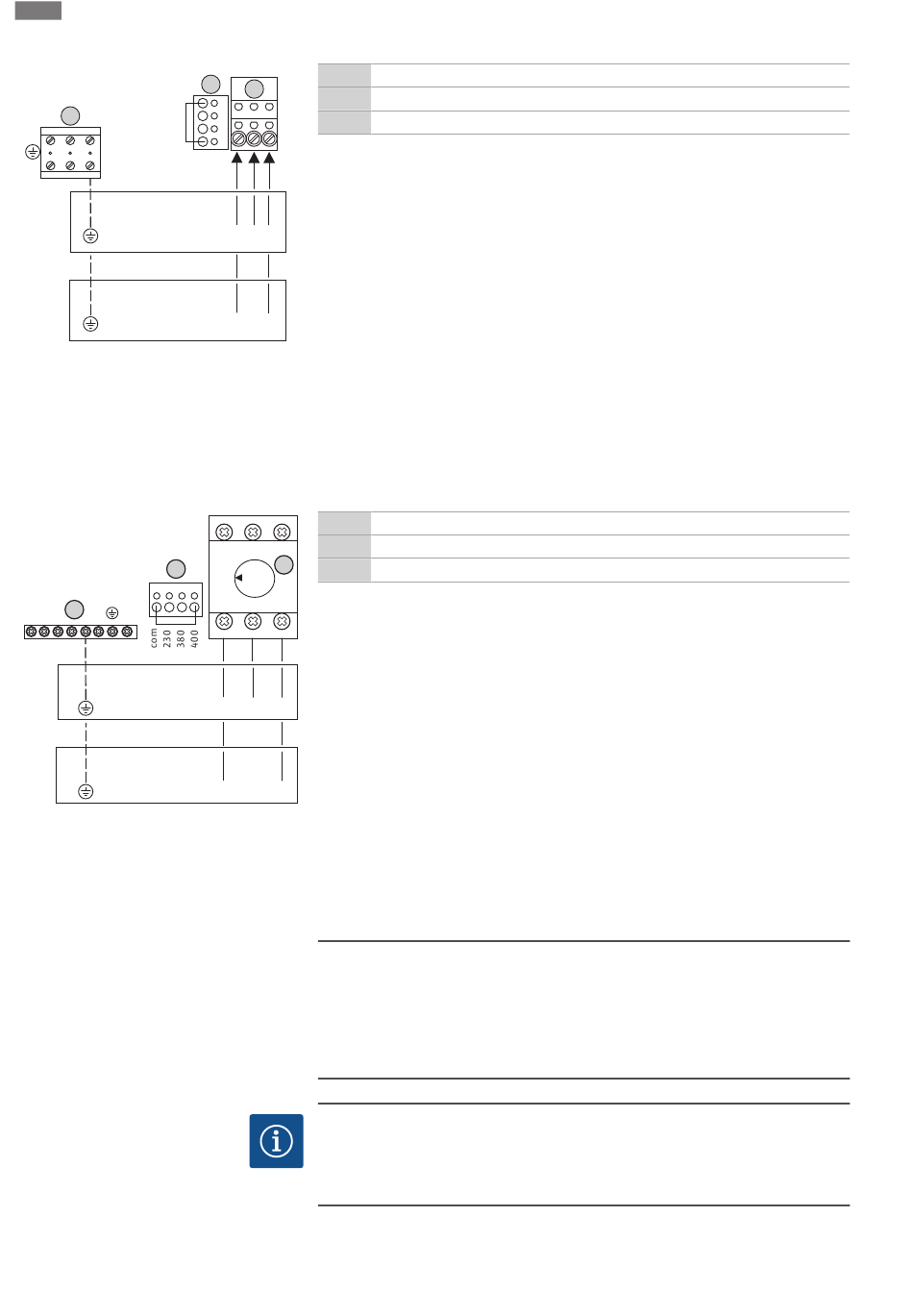

Fig. 6: Elektrotīkla pieslēgums Wilo-Control
EC-B 1.../EC-B 2...
2
3
PE
3~ 50/60 Hz
1~ 50/60 Hz
Fig. 7: Elektrotīkla pieslēgums Wilo-Control
EC-B 3...
6.5.4 Vadības ierīces elektrotīkla
pieslēgums: Control ECe-Booster
446
Uzstādīšana
1 Spaiļu panelis: Elektrotīkla pieslēgums
2
1
2 Iestatīšana, tīkla spriegums
3 Spaiļu panelis: Zemējums (PE)
Elektrotīkla pieslēgums 1~230 V:
▪ Kabelis: 3 dzīslu
▪ Vads: L, N, PE
▪ Iestatīšana, tīkla spriegums: Tiltslēgs 230/COM
L1 L2 L3
Elektrotīkla pieslēgums 3~230 V:
▪ Kabelis: 4 dzīslu
▪ Vads: L1, L2, L3, PE
▪ Iestatīšana, tīkla spriegums: Tiltslēgs 230/COM
Elektrotīkla pieslēgums 3~380 V:
L N
▪ Kabelis: 4 dzīslu
▪ Vads: L1, L2, L3, PE
▪ Iestatīšana, tīkla spriegums: Tiltslēgs 380/COM
Elektrotīkla pieslēgums 3~400 V:
▪ Kabelis: 4 dzīslu
▪ Vads: L1, L2, L3, PE
▪ Iestatīšana, tīkla spriegums: Tiltslēgs 400/COM (rūpnīcas iestatījums)
Pasūtītāja nodrošinātus pieslēguma kabeļus ievadiet caur kabeļu skrūvsavienojumiem
un nostipriniet. Pieslēdziet vadus pie galvenā slēdža saskaņā ar pieslēguma shēmu.
L1 L2 L3
1 Galvenais slēdzis
2 Iestatīšana, tīkla spriegums
1 ON
1
0
3 Spaiļu panelis: Zemējums (PE)
OFF
Elektrotīkla pieslēgums 1~230 V:
▪ Kabelis: 3 dzīslu
T1 T2 T3
▪ Vads: L, N, PE
▪ Iestatīšana, tīkla spriegums: Tiltslēgs 230/COM
Elektrotīkla pieslēgums 3~230 V:
▪ Kabelis: 4 dzīslu
L1 L2 L3
▪ Vads: L1, L2, L3, PE
▪ Iestatīšana, tīkla spriegums: Tiltslēgs 230/COM
Elektrotīkla pieslēgums 3~380 V:
▪ Kabelis: 4 dzīslu
L N
▪ Vads: L1, L2, L3, PE
▪ Iestatīšana, tīkla spriegums: Tiltslēgs 380/COM
Elektrotīkla pieslēgums 3~400 V:
▪ Kabelis: 4 dzīslu
▪ Vads: L1, L2, L3, PE
▪ Iestatīšana, tīkla spriegums: Tiltslēgs 400/COM (rūpnīcas iestatījums)
UZMANĪBU
Nepareiza tīkla sprieguma dēļ var rasties mantisks kaitējums!
Vadības ierīci var darbināt dažādos tīkla spriegumos. Vadības spriegumam vienmēr
jābūt 230 V. Tādēļ kabeļa tiltslēgam rūpnīcā ir iestatīts pareizais tīkla spriegums.
Nedrīkst mainīt kabeļa tiltslēgu! Ja ir iestatīts nepareizs tīkla spriegums, vadība tiek
neatgriezeniski sabojāta!
IEVĒRĪBAI
Nepieciešams neitrālais vads
Pareizai vadības funkcionēšanai elektrotīkla pieslēgumam ir nepieciešams neitrālais
vads (nulles vads).
Pasūtītāja nodrošinātus pieslēguma kabeļus ievadiet caur kabeļu skrūvsavienojumiem
un nostipriniet. Pieslēdziet vadus pie galvenā slēdža saskaņā ar pieslēguma shēmu.
WILO SE 2019-07
