Fig. 3: Control EC-B 3...

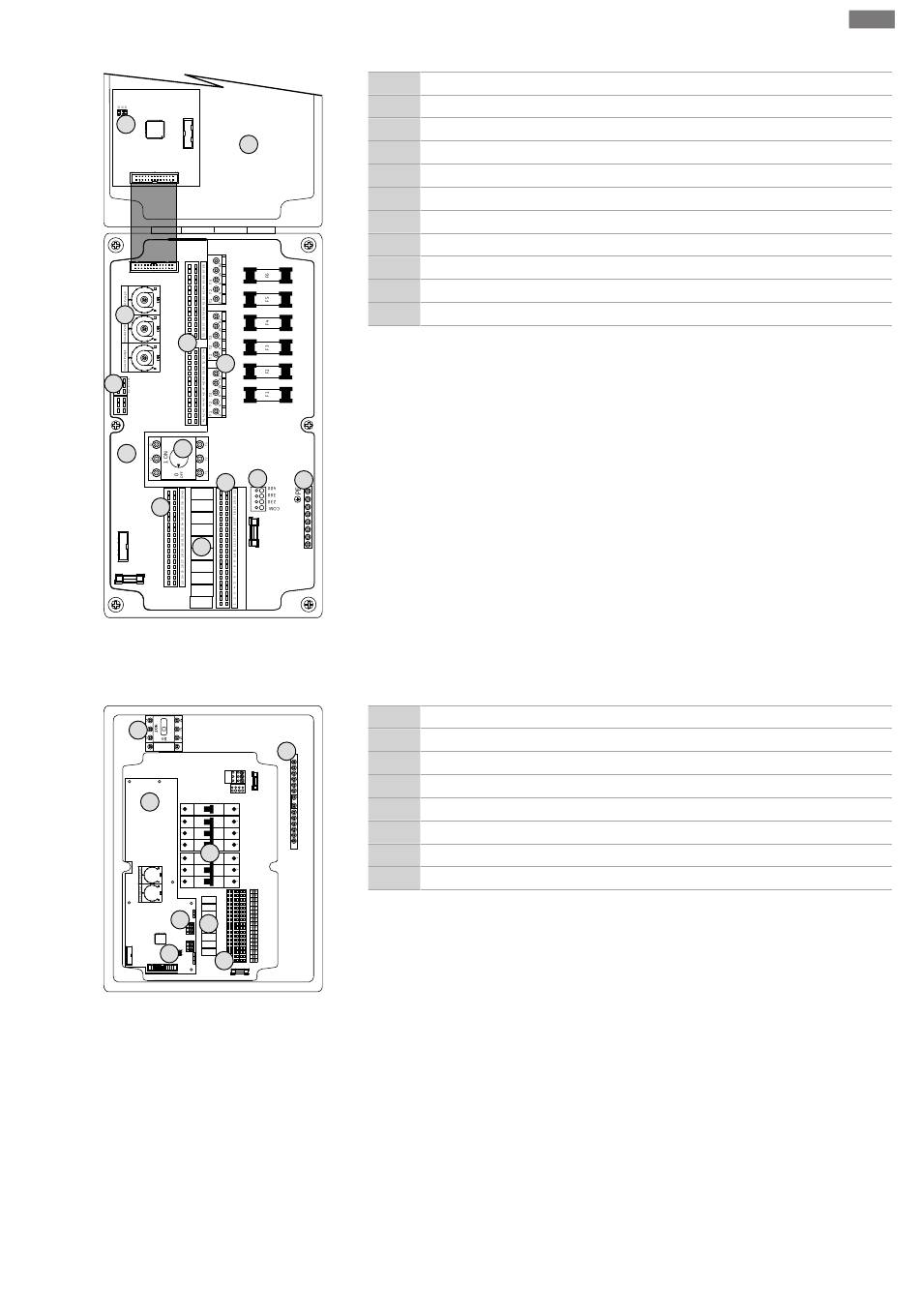

6.5.2 Oversigt over komponenterne:
Wilo-Control ECe-Booster
1
7
5
9
6
10
4
Fig. 4: Control ECe-B 2...
Monterings- og driftsvejledning Wilo-Control EC/ECe-Booster
Opstilling
1 Hovedafbryder/nettilslutning
2 Indstilling af netspænding
3 Klemmerække: Jord (PE)
4 Klemmerække: Styring/følere
5 Kontaktorkombinationer
6 Udgangsrelæ
7 Styreprint
8 Potentiometer for motorstrømovervågning
9 ModBus RTU: RS485-grænseflade
10 ModBus RTU: Jumper til terminering/polbestemmelse
11 Husdæksel
2
3
1 Hovedafbryder/nettilslutning
3 Klemmerække: Jord (PE)
3
4 Klemmerække: Styring/følere
5 Ledningssikkerhedsafbryder
6 Udgangsrelæ
7 Styreprint
9 ModBus RTU: RS485-grænseflade
10 ModBus RTU: Jumper til terminering/polbestemmelse
