2
3
PE
3~ 50/60 Hz
1~ 50/60 Hz

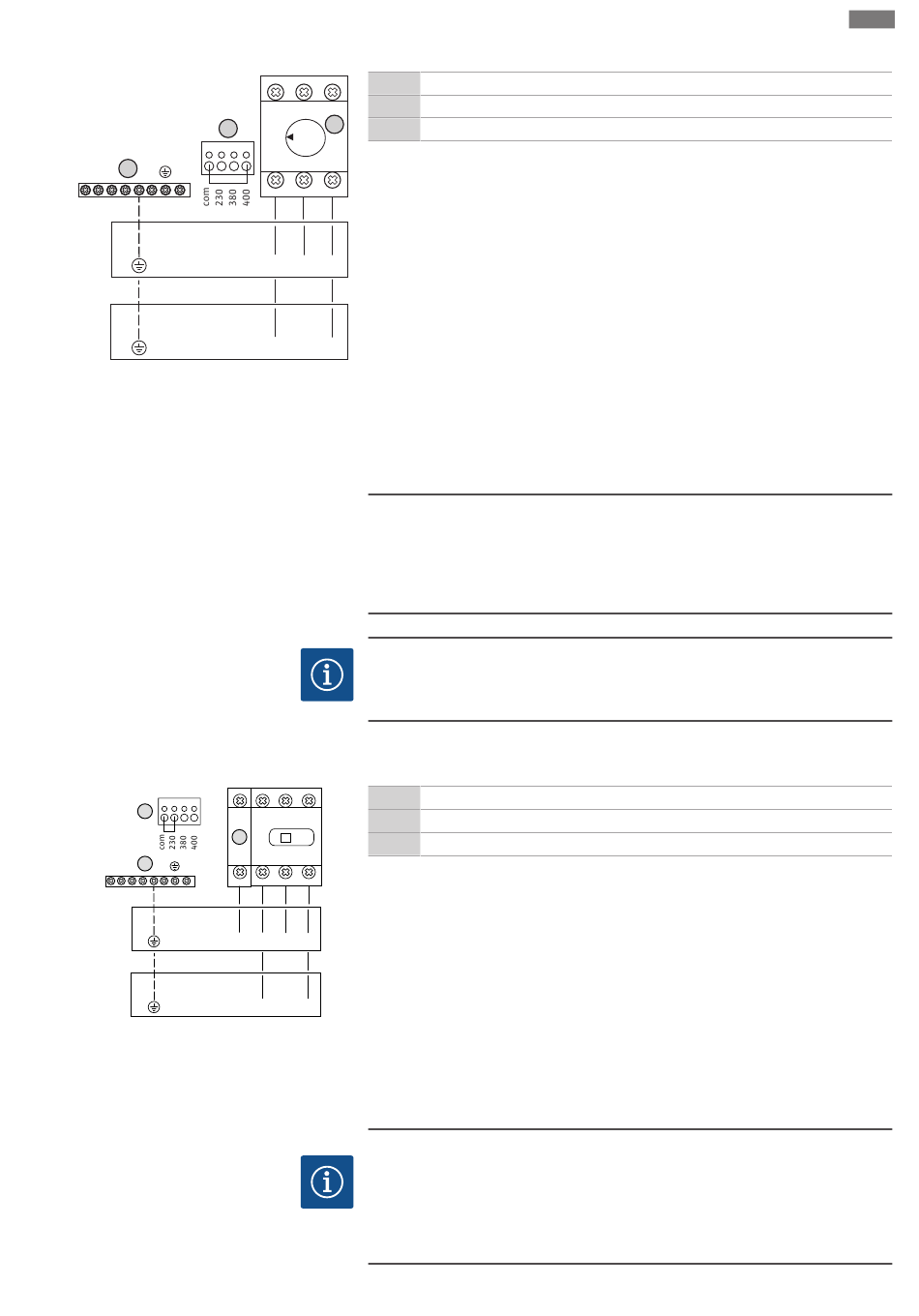

Fig. 7: Võrguühendus Wilo-Control EC-B 3...
6.5.4 Lülitusseadise võrguühendus:
Control ECe-Booster
2
1
3
PE
3~ 50/60 Hz
N
1~ 50/60 Hz
Fig. 8: Võrguühendus Wilo-Control ECe-B...
6.5.5 Võrguühendus: Fikseeritud
pöörlemiskiirusega pump
Paigaldus- ja kasutusjuhend Wilo-Control EC/ECe-Booster
Paigaldamine
L1 L2 L3
1
2
1 ON
1
0
3
OFF
Võrguühendus 1~230 V:
▪ Kaabel: 3-sooneline
T1 T2 T3 ▪ Juhtmesoon: L, N, PE
▪ Toitepinge seadistus: Sild 230/COM
Võrguühendus 3~230 V:
▪ Kaabel: 4-sooneline
L1 L2 L3
▪ Juhtmesoon: L1, L2, L3, PE
▪ Toitepinge seadistus: Sild 230/COM
Võrguühendus 3~380 V:
▪ Kaabel: 4-sooneline
L N
▪ Juhtmesoon: L1, L2, L3, PE
▪ Toitepinge seadistus: Sild 380/COM
Võrguühendus 3~400 V:
▪ Kaabel: 4-sooneline
▪ Juhtmesoon: L1, L2, L3, PE
▪ Toitepinge seadistus: Sild 400/COM (tehaseseadistus)
ETTEVAATUST
Valesti seadistatud toitepinge võib põhjustada materiaalset kahju.
Lülitusseadist saab kasutada eri toitepingega. Juhtpinge peab aga olema alati 230 V.
Seetõttu on kaablisild tehases seadistatud õigele toitepingele. Kaablisilda ei tohi
muuta. Valesti seadistatud toitepinge korral hävib juhtseade.
TEATIS
Nõutav neutraaljuht
Juhtseadme õigeks töötamiseks on võrguühendusel vajalik neutraaljuht (nulljuhe).
Suunake kohapeal paigaldatud ühenduskaablid läbi kaabli keermeühenduste ja
kinnitage. Juhtmesoon tuleb pealülitiga ühendada vastavalt ühendusskeemile.
1L1 3L2 5L3
1
1 ON
2
0
3
OFF
Võrguühendus 1~230 V:
4T2 6T3
2T1
▪ Kaabel: 3-sooneline
▪ Juhtmesoon: L, N, PE
▪ Toitepinge seadistus: Sild 230/COM
L1 L2 L3
Võrguühendus 3~380 V:
▪ Kaabel: 5-sooneline
▪ Juhtmesoon: L1, L2, L3, N, PE
▪ Toitepinge seadistus: Sild 230/COM
L N
Võrguühendus 3~400 V:
▪ Kaabel: 5-sooneline
▪ Juhtmesoon: L1, L2, L3, N, PE
▪ Toitepinge seadistus: Sild 230/COM
TEATIS
Toite- ja pumbaühenduse pöördväli
Pöördväli suunatakse toiteühendusest otse pumbaühendusse. Kontrollige
ühendatud pumpade pöördvälja (päri- või vastassuunaline). Järgige pumpade
kasutusjuhendit.
Pealüliti
Toitepinge seadistus
Klemmliist: Maandus (PE)
Pealüliti
Toitepinge seadistus
Klemmliist: Maandus (PE)
et
