Παράρτημα

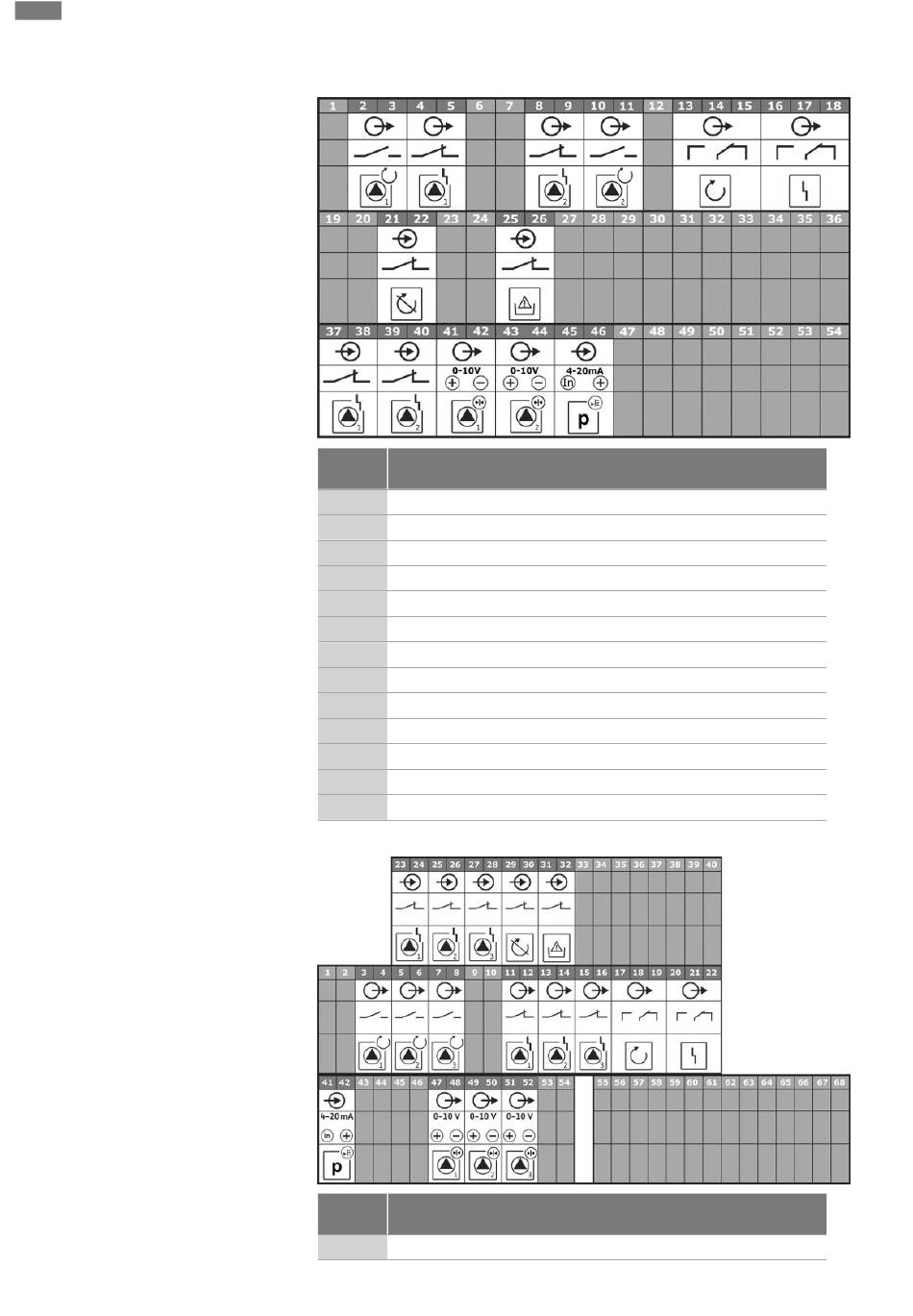

Σχέδια σύνδεσης ακροδεκτών Wilo-Control ECe-B2...
Ακροδέκ Λειτουργία
της
Έξοδος: Μήνυμα μεμονωμένης λειτουργίας Αντλία 1
2/3
Έξοδος: Μεμονωμένη ένδειξη βλάβης Αντλία 1
4/5
Έξοδος: Μεμονωμένη ένδειξη βλάβης Αντλία 2
8/9
Έξοδος: Μήνυμα μεμονωμένης λειτουργίας Αντλία 2
10/11
13/14/15 Έξοδος: Συνολικό σήμα λειτουργίας
16/17/18 Έξοδος: Συνολικό σήμα βλάβης
Είσοδος: Extern OFF
21/22
Είσοδος: Χαμηλή στάθμη νερού/προστασία ξηρής λειτουργίας
25/26
Είσοδος: Ένδειξη βλάβης μετατροπέα συχνότητας Αντλία 1
37/38
Είσοδος: Ένδειξη βλάβης μετατροπέα συχνότητας Αντλία 2
39/40
Έξοδος: Επιθυμητή τιμή πίεσης Αντλία 1
41/42
Έξοδος: Επιθυμητή τιμή πίεσης Αντλία 2
43/44
Είσοδος: παθητικός αισθητήρας πίεσης 4 – 20 mA
45/46
Σχέδια σύνδεσης ακροδεκτών Wilo-Control ECe-B3...
Ακροδέκ Λειτουργία
της
Έξοδος: Μήνυμα μεμονωμένης λειτουργίας Αντλία 1
3/4
