13.2 Übersicht der Symbole
40
Anhang
3~400 V, 2-polig, Direktanlauf
Leistung in kW
1,5
1,5
1,5
1,5
2,2
2,2
2,2
2,2
2,2
3,0
3,0
3,0
3,0
4,0
4,0
4,0
5,5
5,5
5,5

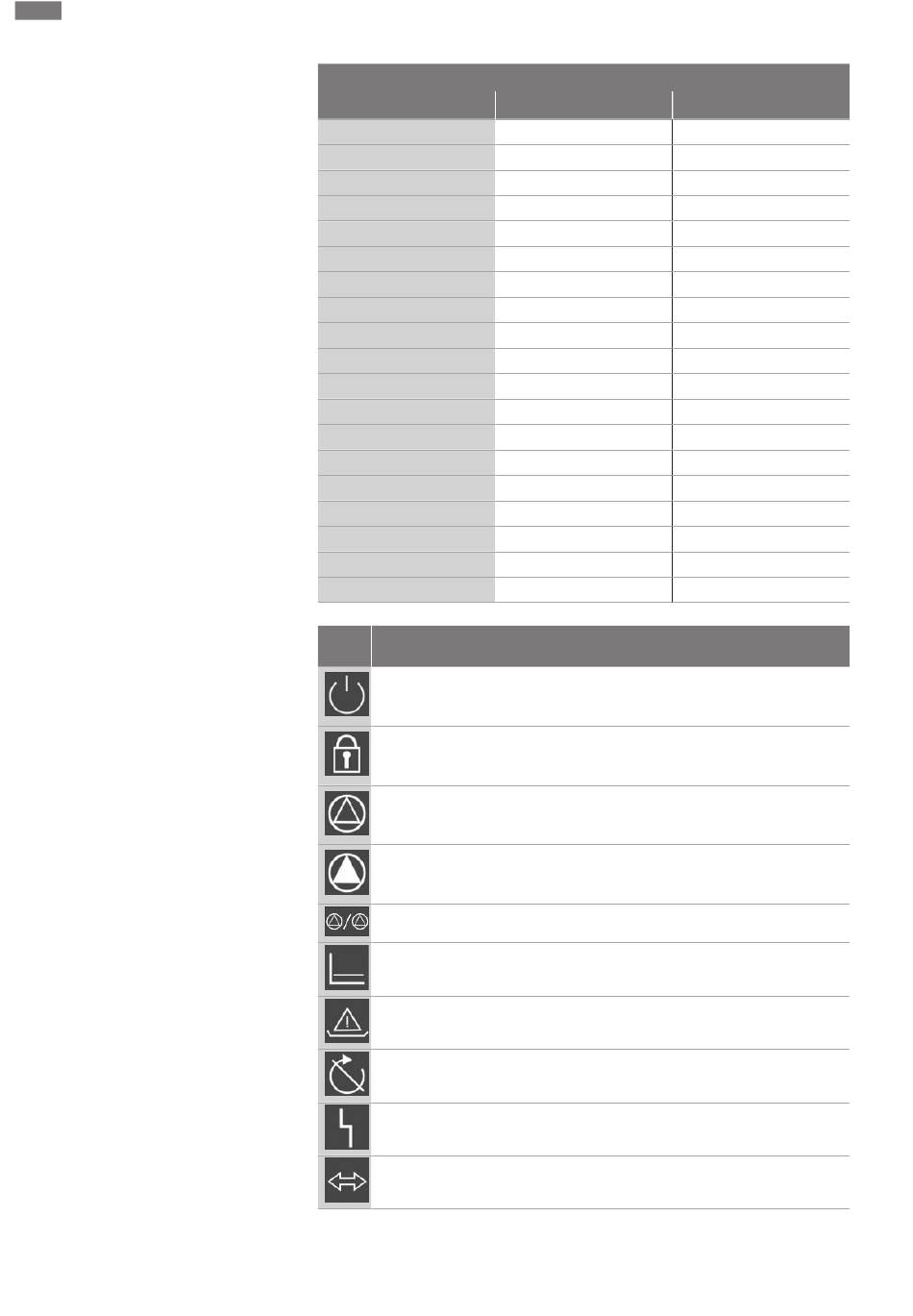

Sym- Beschreibung
bol
Stand-by:
Symbol leuchtet: Das Schaltgerät ist eingeschaltet und betriebsbereit.
Symbol blinkt: Nachlaufzeit der Grundlastpumpe aktiv
Werteingabe nicht möglich:
1. Eingabe gesperrt
2. Das aufgerufene Menü ist nur eine Wertanzeige.
Pumpen betriebsbereit/deaktiviert:
Symbol leuchtet: Pumpe ist verfügbar und betriebsbereit.
Symbol blinkt: Pumpe ist deaktiviert.
Pumpen arbeiten/Störung:
Symbol leuchtet: Pumpe ist in Betrieb.
Symbol blinkt: Störung der Pumpe
Eine Pumpe wurde als Reservepumpe festgelegt.
Regelungsart: Konstantdruckregelung (p-c)
Wassermangelüberwachung/Trockenlaufschutz aktiv
Eingang „Extern OFF" aktiv: Alle Pumpen abgeschaltet
Es gibt mindestens eine aktuelle (nicht quittierte) Fehlermeldung.
Das Gerät kommuniziert mit einem Feldbussystem.
Systemimpedanz in Ohm
0,515
0,431
0,377
0,339
0,321
0,257
0,212
0,186
0,167
0,204
0,148
0,122
0,107
0,130
0,094
0,077
0,115
0,083
0,069
Schaltungen/h
6 ... 12
18
24
30
6
12
18
24
30
6
12
18
24
6
12
18
6
12
18
