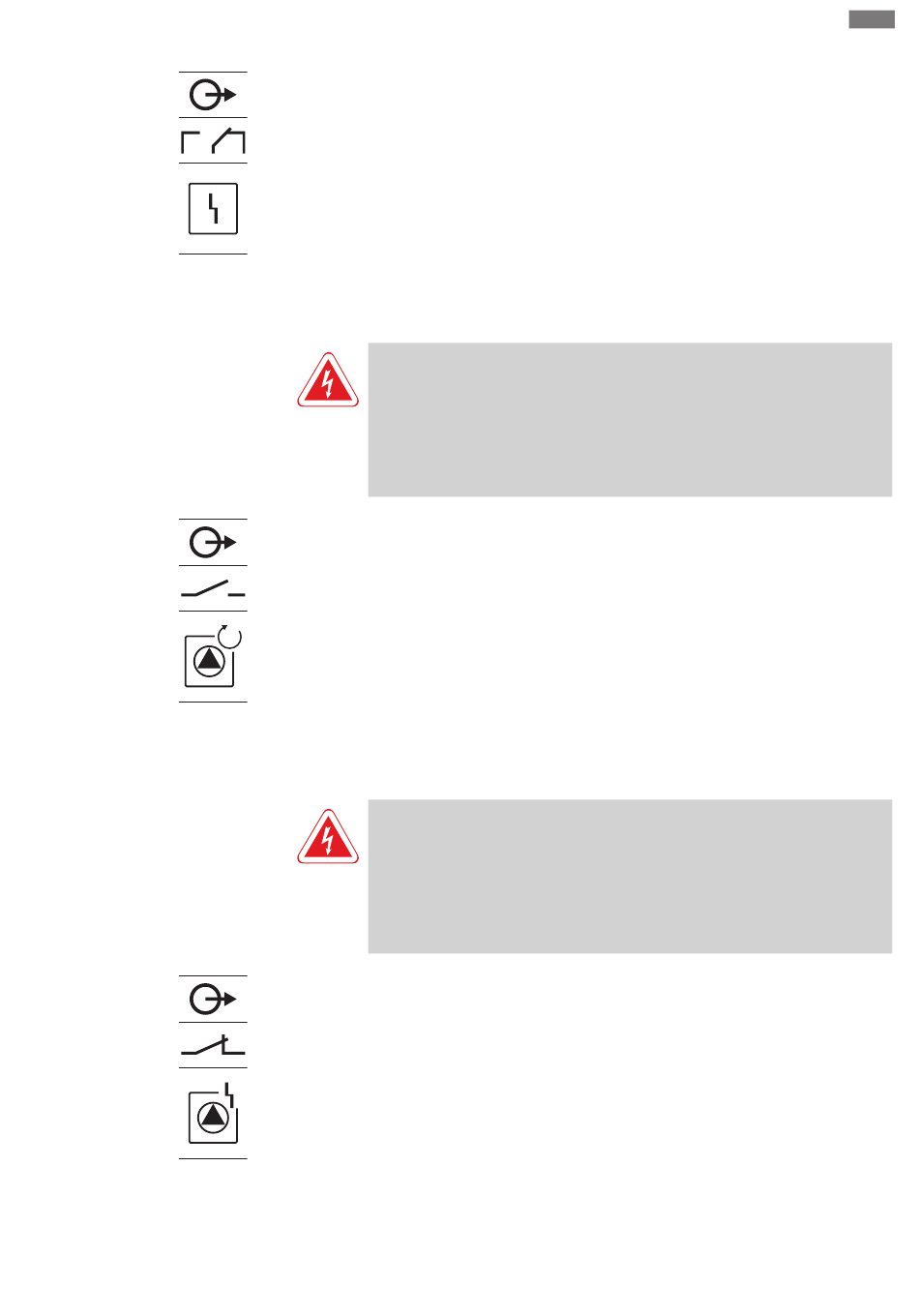

Fig. 19: Symbol prehľadu pripojení
6.5.15 Prípojka samostatného prevádz-
kového hlásenia (EBM)
x
Fig. 20: Symbol prehľadu pripojení
6.5.16 Prípojka samostatného porucho-
vého hlásenia (ESM)
x
Fig. 21: Symbol prehľadu pripojení
Návod na montáž a obsluhu Wilo-Control EC/ECe-Booster
Inštalácia
Prostredníctvom samostatného výstupu sa vydá poruchové hlásenie pre všetky čerpad-
lá (SSM):
▪ Typ kontaktu: beznapäťový prepínací kontakt
▪ Zaťaženie kontaktov:
– Minimálne: 12 V, 10 mA
– Maximálne: 250 V, 1 A
Pripojovacie káble položené zákazníkom preveďte cez káblové priechodky a upevnite.
Podľa schémy pripojenia pripojte žily k svorkovnici. Číslo svorky nájdete v prehľade
pripojení v kryte.
NEBEZPEČENSTVO
Nebezpečenstvo ohrozenia života vplyvom elektrického prúdu z exter-
ného zdroja!
Napájacie napätie sa realizuje pomocou externého zdroja. Toto napätie je na svor-
kách prítomné aj pri vypnutom hlavnom spínači! Hrozí riziko smrteľného zranenia!
Pred akýmikoľvek prácami je nutné odpojiť napájacie napätie! Elektrické práce musí
vykonávať elektrikár podľa miestnych predpisov.
Prostredníctvom samostatného výstupu sa vydá prevádzkové hlásenie pre každé čer-
padlo (EBM):
▪ Typ kontaktu: beznapäťový spojovací kontakt
▪ Zaťaženie kontaktov:
– Minimálne: 12 V, 10 mA
– Maximálne: 250 V, 1 A
Pripojovacie káble položené zákazníkom preveďte cez káblové priechodky a upevnite.
Podľa schémy pripojenia pripojte žily k svorkovnici. Číslo svorky nájdete v prehľade
pripojení v kryte. Symbol „x" označuje príslušné čerpadlo:
▪ 1 = čerpadlo 1
▪ 2 = čerpadlo 2
▪ 3 = čerpadlo 3
NEBEZPEČENSTVO
Nebezpečenstvo ohrozenia života vplyvom elektrického prúdu z exter-
ného zdroja!
Napájacie napätie sa realizuje pomocou externého zdroja. Toto napätie je na svor-
kách prítomné aj pri vypnutom hlavnom spínači! Hrozí riziko smrteľného zranenia!
Pred akýmikoľvek prácami je nutné odpojiť napájacie napätie! Elektrické práce musí
vykonávať elektrikár podľa miestnych predpisov.
Prostredníctvom samostatného výstupu sa vydá poruchové hlásenie pre každé čerpadlo
(ESM):
▪ Typ kontaktu: beznapäťový rozpínací kontakt
▪ Zaťaženie kontaktov:
– Minimálne: 12 V, 10 mA
– Maximálne: 250 V, 1 A
Pripojovacie káble položené zákazníkom preveďte cez káblové priechodky a upevnite.
Podľa schémy pripojenia pripojte žily k svorkovnici. Číslo svorky nájdete v prehľade
pripojení v kryte. Symbol „x" označuje príslušné čerpadlo:
▪ 1 = čerpadlo 1
▪ 2 = čerpadlo 2
▪ 3 = čerpadlo 3
