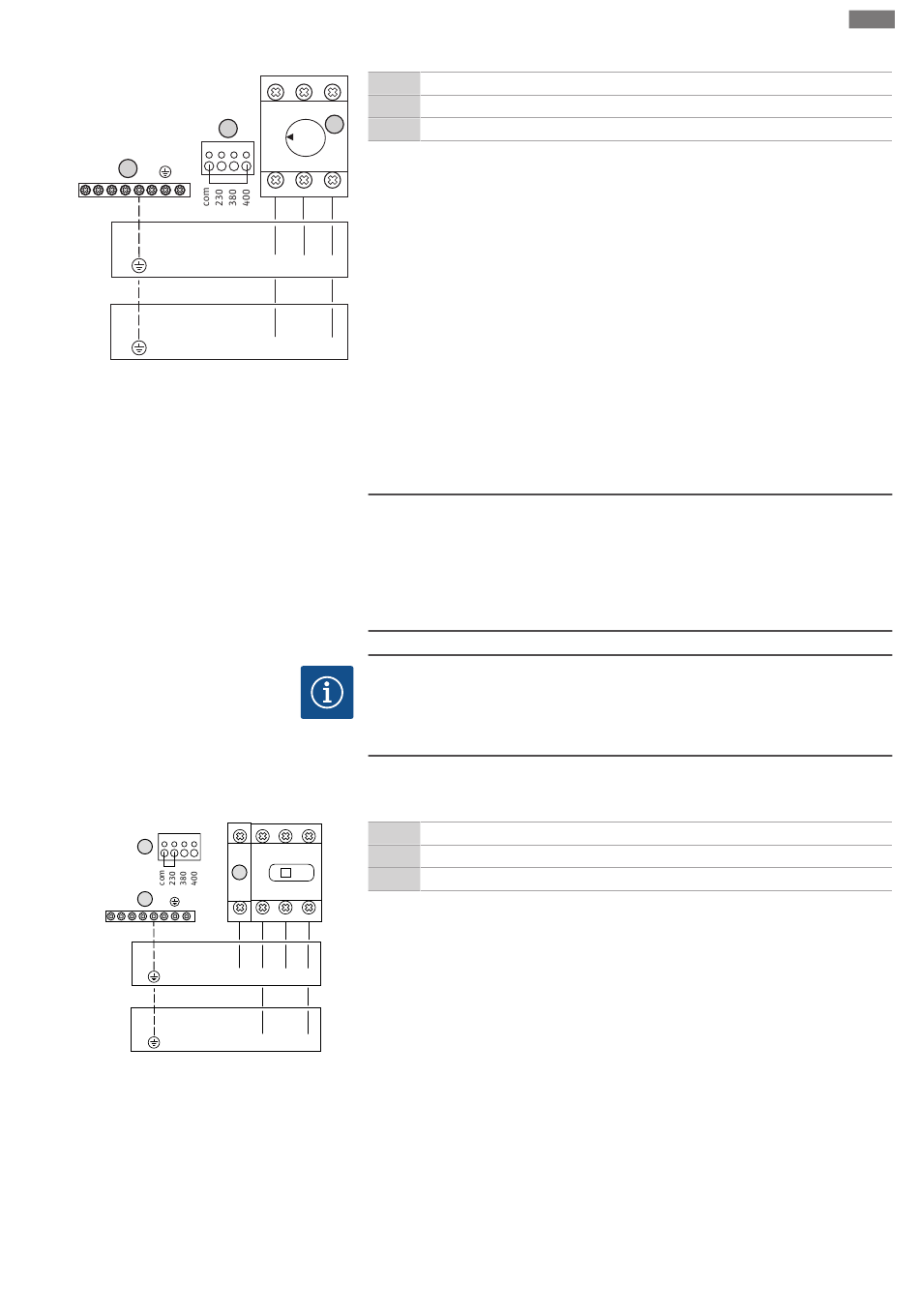

Fig. 7: Mrežni priključak Wilo-Control EC-B 3...
6.5.4 Mrežni priključak uključnog
uređaja: Control ECe-Booster
2
1
3
PE
3~ 50/60 Hz
N
1~ 50/60 Hz
Fig. 8: Mrežni priključak Wilo-Control ECe-B...
Upute za ugradnju i uporabu Wilo-Control EC/ECe-Booster
Montaža
L1 L2 L3
1
2
1 ON
1
0
3
OFF
Mrežni priključak 1~230 V:
▪ Kabel: 3-žilni
T1 T2 T3 ▪ Žila: L, N, PE
▪ Postavljanje mrežnoga napona: Most 230/COM
Mrežni priključak 3~230 V:
▪ Kabel: 4-žilni
L1 L2 L3
▪ Žila: L1, L2, L3, PE
▪ Postavljanje mrežnoga napona: Most 230/COM
Mrežni priključak 3~380 V:
▪ Kabel: 4-žilni
L N
▪ Žila: L1, L2, L3, PE
▪ Postavljanje mrežnoga napona: Most 380/COM
Mrežni priključak 3~400 V:
▪ Kabel: 4-žilni
▪ Žila: L1, L2, L3, PE
▪ Postavljanje mrežnoga napona: Most 400/COM (tvornička postavka)
OPREZ
Materijalna šteta zbog nepravilno postavljenoga mrežnoga napona!
Uključni uređaj može se pokretati na različitim mrežnim naponima. Upravljački napon
mora pak uvijek iznositi 230 V. Stoga se most kabela tvornički postavlja na ispravni
mrežni napon. Nemojte mijenjati most kabela! Pri neispravno postavljenom mrežnom
naponu uništava se upravljanje!
UPUTA
Potreban neutralni vodič
Za ispravnu funkciju upravljanja dostupan je neutralni vodič (nulti vodič) na mrežnom
priključku.
Priključni kabel koji je lokalno položen uvedite kroz kabelske uvodnice i učvrstite ga.
Priključite žile u skladu s planom priključka na glavnu sklopku.
1L1 3L2 5L3
1
1 ON
2
0
3
OFF
Mrežni priključak 1~230 V:
2T1 4T2 6T3
▪ Kabel: 3-žilni
▪ Žila: L, N, PE
▪ Postavljanje mrežnoga napona: Most 230/COM
L1 L2 L3
Mrežni priključak 3~380 V:
▪ Kabel: 5-žilni
▪ Žila: L1, L2, L3, N, PE
▪ Postavljanje mrežnoga napona: Most 230/COM
L N
Mrežni priključak 3~400 V:
▪ Kabel: 5-žilni
▪ Žila: L1, L2, L3, N, PE
▪ Postavljanje mrežnoga napona: Most 230/COM
Glavna sklopka
Postavljanje mrežnoga napona
Stezna letvica: Uzemljenje (PE)
Glavna sklopka
Postavljanje mrežnoga napona
Stezna letvica: Uzemljenje (PE)
