Wilo Control EC-Booster Installation And Operating Instructions Manual page 530

mk
com
3
230
380
400
3~ 50/60 Hz
1~ 50/60 Hz

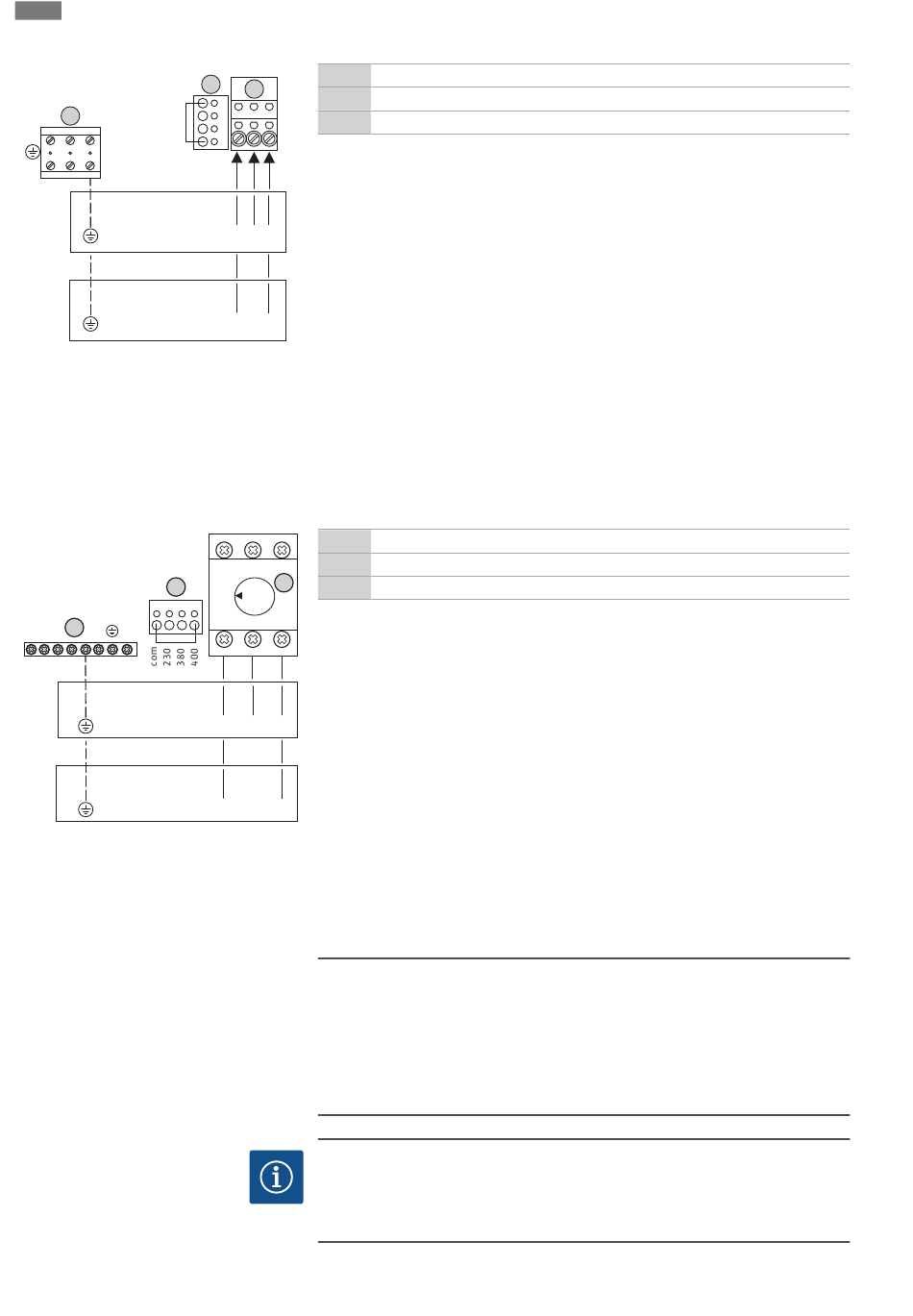

Fig. 6: Приклучување на мрежа Wilo-Control
EC-B 1.../EC-B 2...
2
3
PE
3~ 50/60 Hz
1~ 50/60 Hz
Fig. 7: Приклучување на мрежа Wilo-Control
EC-B 3...
6.5.4 Приклучување на мрежа на
приклучна табла: Control ECe-
Booster
530
Поставување
1 Приклучна лента: Приклучување на мрежа
2
1
2 Нагодување за мрежен напон
3 Приклучна лента: Земја (PE)
Приклучување на мрежа 1~230 V:
▪ Кабел: 3 жици
▪ Жица: L, N, PE
▪ Нагодување за мрежен напон: Мост 230/COM
L1 L2 L3
Приклучување на мрежа 3~230 V:
▪ Кабел: 4 жици
▪ Жица: L1, L2, L3, PE
▪ Нагодување за мрежен напон: Мост 230/COM
Приклучување на мрежа 3~380 V:
L N
▪ Кабел: 4 жици
▪ Жица: L1, L2, L3, PE
▪ Нагодување за мрежен напон: Мост 380/COM
Приклучување на мрежа 3~400 V:
▪ Кабел: 4 жици
▪ Жица: L1, L2, L3, PE
▪ Нагодување за мрежен напон: Мост 400/COM (Фабричко нагодување)
Кабелот за поврзување што го обезбедува корисникот се прицврстува преку
навртување на каблите. Поврзете ги жиците со главен прекинувач согласно
планот на приклучување.
L1 L2 L3
1 Главен прекинувач
2 Нагодување за мрежен напон
1 ON
1
0
3 Приклучна лента: Земја (PE)
OFF
Приклучување на мрежа 1~230 V:
▪ Кабел: 3 жици
T1 T2 T3 ▪ Жица: L, N, PE
▪ Нагодување за мрежен напон: Мост 230/COM
Приклучување на мрежа 3~230 V:
▪ Кабел: 4 жици
L1 L2 L3
▪ Жица: L1, L2, L3, PE
▪ Нагодување за мрежен напон: Мост 230/COM
Приклучување на мрежа 3~380 V:
▪ Кабел: 4 жици
L N
▪ Жица: L1, L2, L3, PE
▪ Нагодување за мрежен напон: Мост 380/COM
Приклучување на мрежа 3~400 V:
▪ Кабел: 4 жици
▪ Жица: L1, L2, L3, PE
▪ Нагодување за мрежен напон: Мост 400/COM (Фабричко нагодување)
ВНИМАНИТЕЛНО
Материјални штети поради погрешно поставен мрежен напон!
Приклучната табла може да се употребува при различни мрежни напони.
Контролниот напон мора секогаш да изнесува 230 V. Затоа, премостувањето за
кабел е фабрички нагодено на правилниот мрежен напон. Не менувајте го
премостувањето за кабел! Во случај на погрешно поставен мрежен напон,
управувањето може да се расипе!
НАПОМЕНА
Потребен е неутрален кондуктор
За правилна функција на управувањето, потребен е неутрален кондуктор на
приклучувањето на мрежа.
