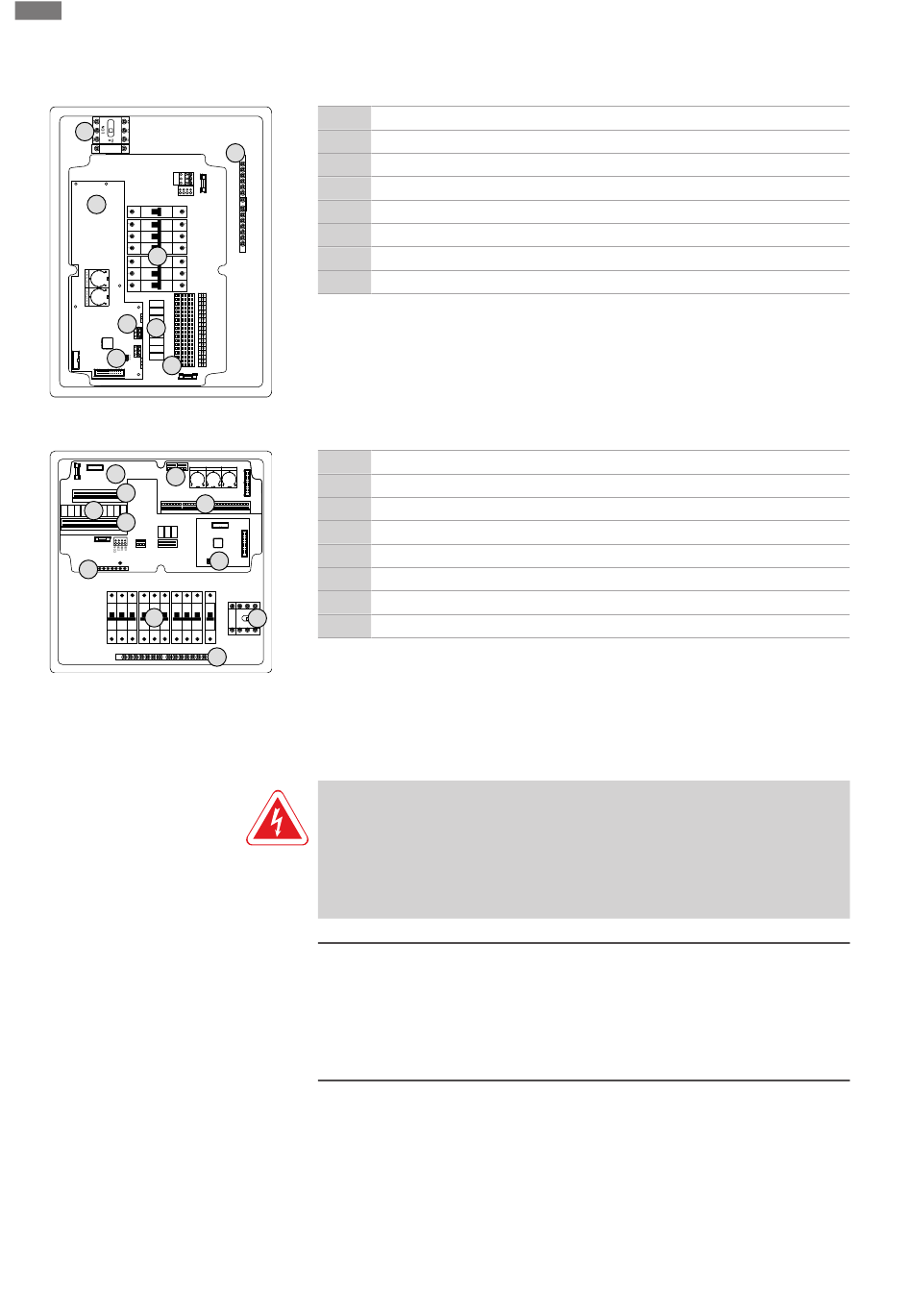

6.5.2 Преглед на детайлите: Wilo-
Control ECe-Booster
1
7
5
9
6
10
4
Fig. 4: Control ECe-B 2...
7
Current Pump1
9
A(+) B(-) GND
4
23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40
6
41 42 43 44 45 46 47 48 49 50 51 52 53 54
4
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22
L1 L2 L3 (N)
3 PE
1 3 5 1 3 5 1 3
5
2 4 6 2 4 6 2 4
Fig. 5: Control ECe-B 3...
6.5.3 Захранване от мрежата на
таблото за управление: Control
EC-Booster
188
Инсталиране
1
3
3
4
5
6
7
9
10
1
Current Pump2 Current Pump3
3
4
4
55 56 57 58 59 60 61 62 63 64 65 66 67 68
5
6
10
J4
J2
J3
7
5 1
9
1L1 3L2 5L3
1 ON
1
0
OFF
10
2T1 4T2 6T3
6 2
3
ОПАСНОСТ
Опасност за живота поради електрически ток при изключен главен
прекъсвач!
На клемата за избор на напрежение дори и при изключен главен прекъсвач
има мрежово напрежение. Има опасност за живота! Направете избор на
напрежение преди свързването към електрическата мрежа.
ВНИМАНИЕ
Материални щети поради грешно настроено мрежово напрежение!
Таблото за управление може да работи на различни мрежови напрежения.
Фабрично мрежово напрежение е настроено на 400 V. За различно мрежово
напрежение превключете кабелния мост преди свързване. При грешно
настроено мрежово напрежение таблото за управление ще бъде унищожено!
Положеният от монтажника захранващ кабел да се прокара през кабелните
съединения с резба и да се фиксира. Свържете жилата към клемореда съгласно
схемата на свързване.
Главен прекъсвач/Захранване от мрежата
Клеморед: Земя (PE)
Клеморед: Управление/сензори
Автоматичен защитен прекъсвач
Изходно реле
Управляваща платка
ModBus RTU: RS485-интерфейс
ModBus RTU: Мост за терминиране/поляризация
Главен прекъсвач/Захранване от мрежата
Клеморед: Земя (PE)
Клеморед: Управление/сензори
Автоматичен защитен прекъсвач
Изходно реле
Управляваща платка
ModBus RTU: RS485-интерфейс
ModBus RTU: Мост за терминиране/поляризация
