7 Käyttö
7.1 Toimintatapa
p
3
2

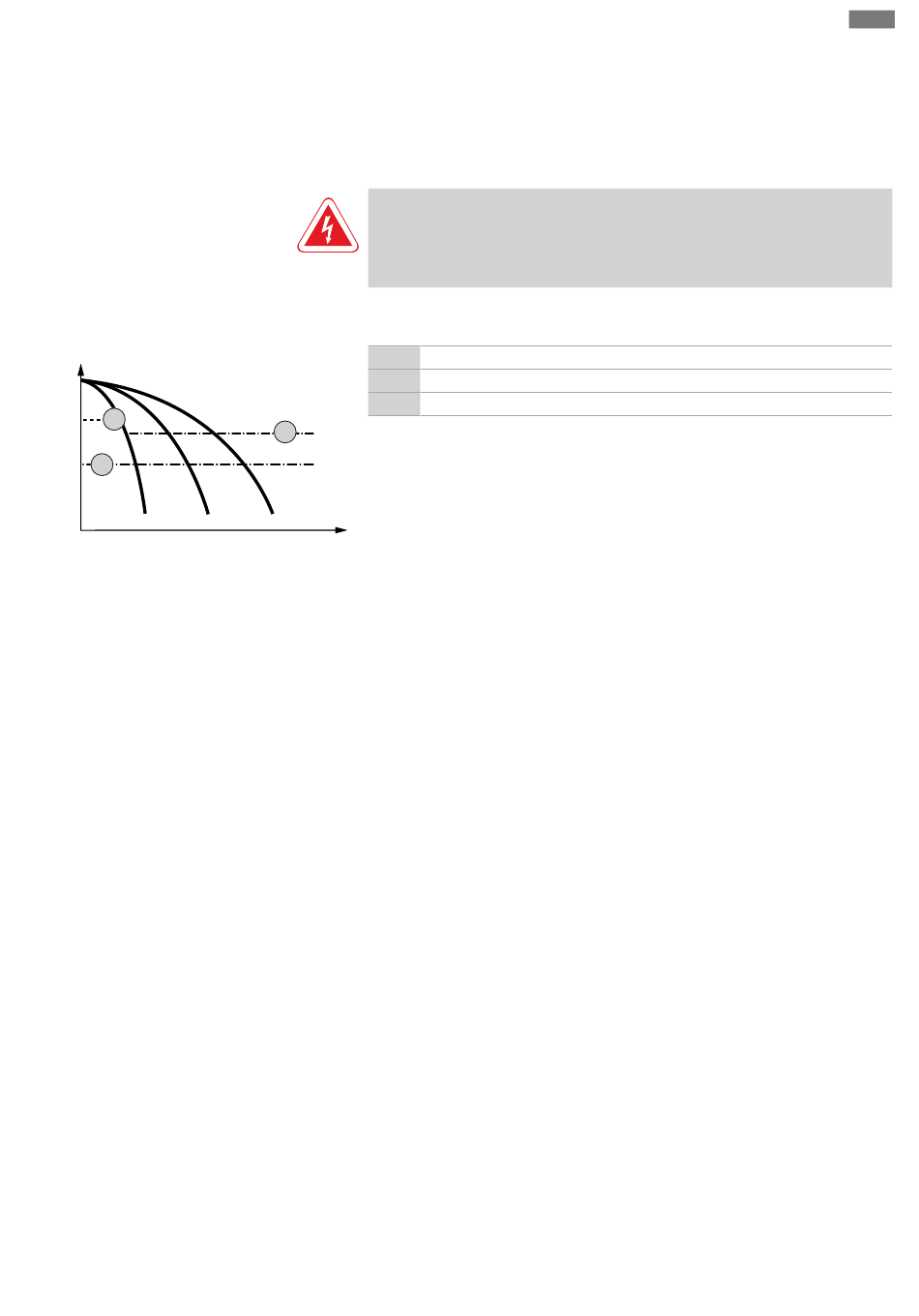

Fig. 23: Toimintokaavio Control EC-Booster
Asennus- ja käyttöohje Wilo-Control EC/ECe-Booster
Käyttö
▪ Säätölaitteelle on tehty pääteliitännät tehtaalla. Pääteliitäntöjen poistaminen: Poista
yhdysjohto "J2".
▪ Jos ModBus tarvitsee polarisointia, on asennettava yhdysjohdot "J3" ja "J4".
VAARA
Hengenvaara sähkövirran johdosta!
Käytä säätölaitetta vain sen ollessa suljettu. Avoimessa säätölaitteessa on
hengenvaara! Anna sisäosiin kohdistuvat työt sähköalan ammattilaisen tehtäväksi.
Wilo-Control EC-Booster
2 Käynnistyskynnys
3 Peruskuormituspumpun sammutuskynnys
4 Huippukuormapumppujen sammutuskynnys
4
Normaalikäytössä järjestelmä pitää paineen käynnistys- ja sammutuskynnyksen
välisellä alueella. Säätö tehdään tässä kaksipistesäätönä, ja paineanturi määrittää
paineen tosiarvon. Kun käynnistyskynnys alittuu, peruskuormituspumppu kytkeytyy
päälle. Tarvittavasta tehontarpeesta riippuen huippukuormapumput käynnistetään
peräkkäin. Kun huippukuormapumpun sammutuskynnys ylittyy, järjestelmä sammuttaa
huippukuormapumput peräkkäin. Kun peruskuormituspumpun sammutuskynnys
ylittyy, järjestelmä sammuttaa peruskuormituspumpun. Käytön aikana LC-näyttöön
Q
tulee ilmoitus, ja vihreä LED palaa. Pumppujen käyntiaikojen optimoinnin vuoksi
tapahtuu säännöllisesti pumpunvaihto.
Jos on ilmennyt häiriö, kytketään päälle automaattisesti toinen pumppu. Vikakoodi
ilmestyy LC-näyttöön, ja punainen LED-valo palaa. Yleis- (SSM) ja yksittäishälytyksen
(ESM) lähdöt aktivoituvat.
Kun saavutetaan vedenvähyystaso säiliössä (kuivakäyntisuoja), kaikki pumput
sammutetaan. Vikakoodi ilmestyy LC-näyttöön, ja punainen LED-valo palaa.
Yleishälytyksen (SSM) lähtö aktivoituu.
