sv
13.4 ModBus: Datatyper
864
Bilaga

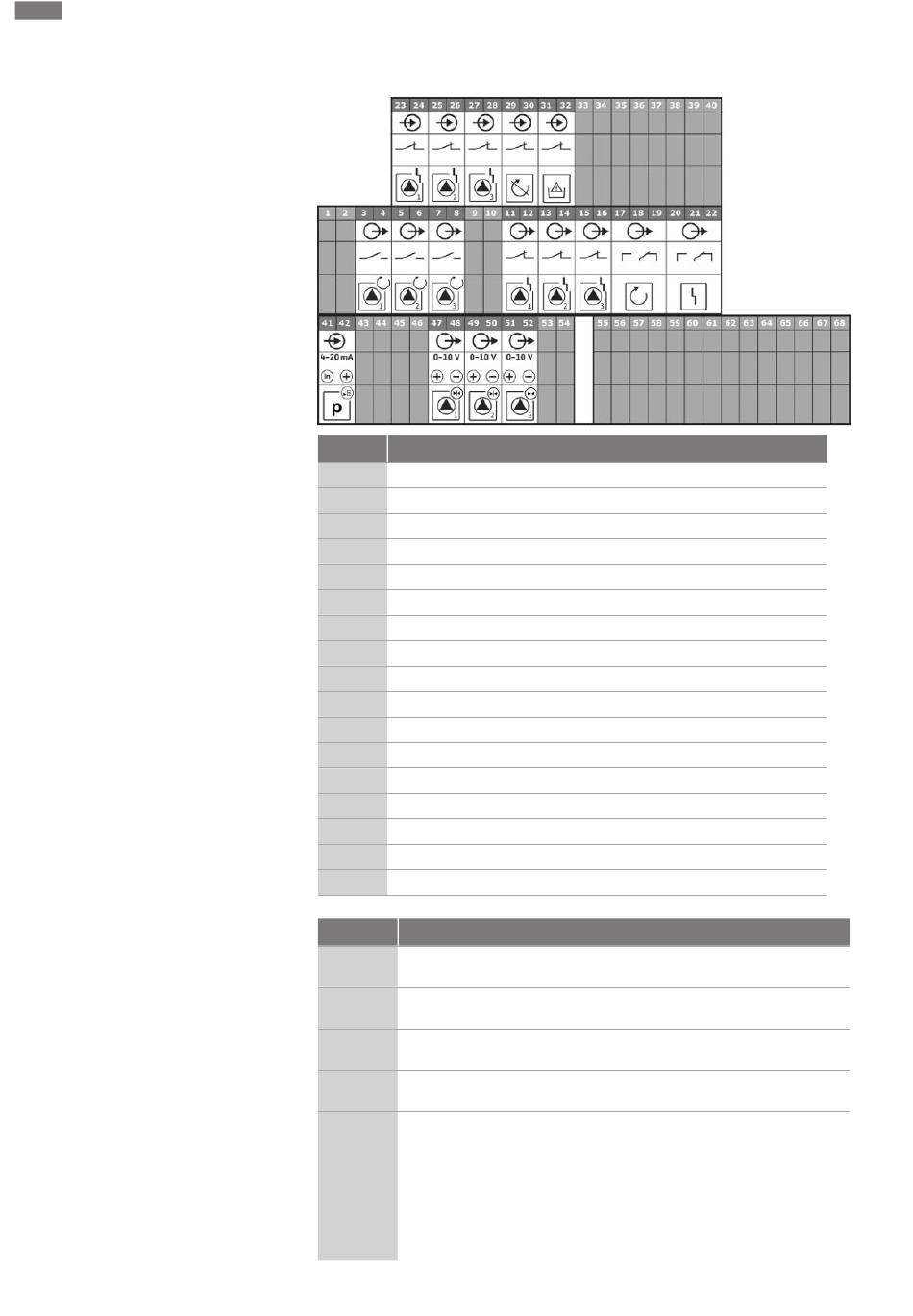

Kopplingsschema Wilo-Control ECe-B3...
Plint Funktion
Utgång: Individuell driftsignal pump 1
3/4
Utgång: Individuell driftsignal pump 2
5/6
Utgång: Individuell driftsignal pump 3
7/8
Utgång: Enkelstörmeddelande pump 1
11/12
Utgång: Enkelstörmeddelande pump 2
13/14
Utgång: Enkelstörmeddelande pump 3
15/16
17/18/19 Utgång: Summadriftmeddelande
20/21/22 Utgång: Summalarm
Ingång: Felmeddelande frekvensomvandlare pump 1
23/24
Ingång: Felmeddelande frekvensomvandlare pump 2
25/26
Ingång: Felmeddelande frekvensomvandlare pump 3
27/28
Ingång: Extern OFF
29/30
Ingång: Vattenbrist/torrkörningsskydd
31/32
Ingång: passiv trycksensor 4–20 mA
41/42
Utgång: Tryckbörvärde pump 1
47/48
Utgång: Tryckbörvärde pump 2
49/50
Utgång: Tryckbörvärde pump 3
51/52
Datatyp Beskrivning
Heltal i intervallet -32768 till 32767.
INT16
Talområdet som i praktiken används för en datapunkt kan variera.
Osignerat heltal i området från 0 till 65535.
UINT16
Talområdet som i praktiken används för en datapunkt kan variera.
Är en uppräkning. Värdet kan endast ställas in på ett av de värden som är
ENUM
listade under parametern.
Ett booleskt värde är en parameter som kan ha exakt två värden (0 –
BOOL
falskt/false och 1 – sant/true). Värden större än noll räknas som true.
Är en sammanfogning av 16 booleska värden (bitar). Värdena indexeras
från 0 till 15. Talet som ska läsas från eller skrivas till registret kan räknas
ut genom att summera alla bitar med värdet 1 gånger 2 upphöjt till
bitens index.
BITMAP*
0
▪ Bit 0: 2 = 1
1
▪ Bit 1: 2 = 2
2
▪ Bit 2: 2 = 4
3
▪ Bit 3: 2 = 8
