3
230
380
400
3~ 50/60 Hz
1~ 50/60 Hz

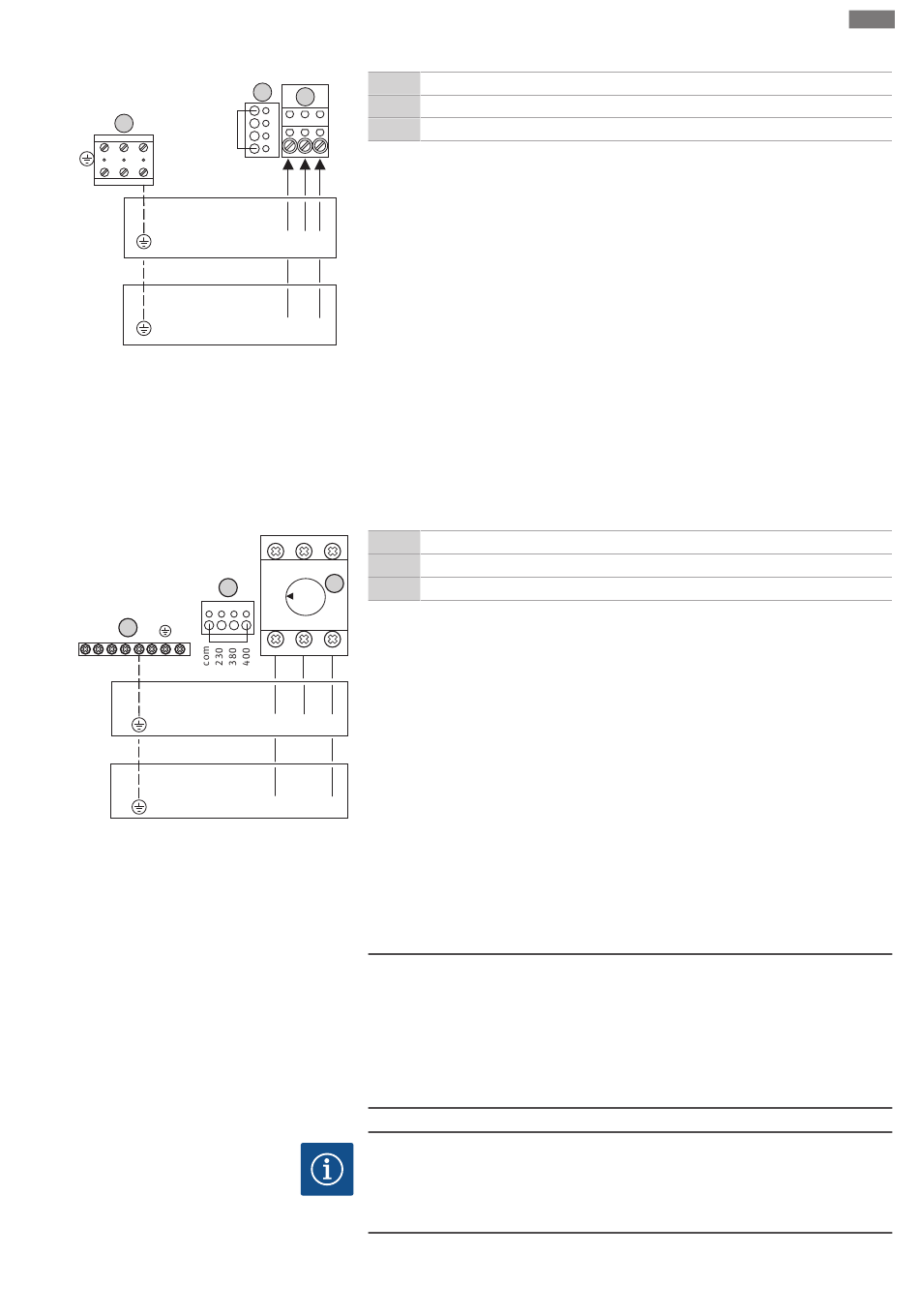

Fig. 6: Ηλεκτρική σύνδεση Wilo-Control EC-B
1.../EC-B 2...
2
3
PE
3~ 50/60 Hz
1~ 50/60 Hz
Fig. 7: Ηλεκτρική σύνδεση Wilo-Control EC-B
3...
6.5.4 Ηλεκτρική σύνδεση ηλεκτρικού
πίνακα: Control ECe-Booster
Οδηγίες εγκατάστασης και λειτουργίας Wilo-Control EC/ECe-Booster
Τοποθέτηση
1 Συστοιχία ακροδεκτών: Ηλεκτρική σύνδεση
2
1
2 Ρύθμιση τάσης ηλεκτρικού δικτύου
3 Συστοιχία ακροδεκτών: Γείωση (PE)
Ηλεκτρική σύνδεση 1~230 V:
▪ Καλώδιο: 3 αγωγών
▪ Πυρήνας καλωδίου: L, N, PE
▪ Ρύθμιση τάσης ηλεκτρικού δικτύου: Γέφυρα 230/COM
L1 L2 L3 Ηλεκτρική σύνδεση 3~230 V:
▪ Καλώδιο: 4 αγωγών
▪ Πυρήνας καλωδίου: L1, L2, L3, PE
▪ Ρύθμιση τάσης ηλεκτρικού δικτύου: Γέφυρα 230/COM
Ηλεκτρική σύνδεση3~380 V:
L N
▪ Καλώδιο: 4 αγωγών
▪ Πυρήνας καλωδίου: L1, L2, L3, PE
▪ Ρύθμιση τάσης ηλεκτρικού δικτύου: Γέφυρα 380/COM
Ηλεκτρική σύνδεση 3~400 V:
▪ Καλώδιο: 4 αγωγών
▪ Πυρήνας καλωδίου: L1, L2, L3, PE
▪ Ρύθμιση τάσης ηλεκτρικού δικτύου: Γέφυρα 400/COM (εργοστασιακή ρύθμιση)
Εισάγετε τα τοποθετημένα από τον εγκαταστάτη καλώδια σύνδεσης μέσα από τους
στυπιοθλίπτες καλωδίων και στερεώστε. Συνδέστε τους πυρήνες των καλωδίων στον
γενικό διακόπτη σύμφωνα με το σχεδιάγραμμα σύνδεσης.
L1 L2 L3
1 Γενικός διακόπτης
2 Ρύθμιση τάσης ηλεκτρικού δικτύου
1 ON
1
0
3 Συστοιχία ακροδεκτών: Γείωση (PE)
OFF
Ηλεκτρική σύνδεση 1~230 V:
▪ Καλώδιο: 3 αγωγών
T1 T2 T3
▪ Πυρήνας καλωδίου: L, N, PE
▪ Ρύθμιση τάσης ηλεκτρικού δικτύου: Γέφυρα 230/COM
Ηλεκτρική σύνδεση 3~230 V:
▪ Καλώδιο: 4 αγωγών
L1 L2 L3
▪ Πυρήνας καλωδίου: L1, L2, L3, PE
▪ Ρύθμιση τάσης ηλεκτρικού δικτύου: Γέφυρα 230/COM
Ηλεκτρική σύνδεση3~380 V:
▪ Καλώδιο: 4 αγωγών
L N
▪ Πυρήνας καλωδίου: L1, L2, L3, PE
▪ Ρύθμιση τάσης ηλεκτρικού δικτύου: Γέφυρα 380/COM
Ηλεκτρική σύνδεση 3~400 V:
▪ Καλώδιο: 4 αγωγών
▪ Πυρήνας καλωδίου: L1, L2, L3, PE
▪ Ρύθμιση τάσης ηλεκτρικού δικτύου: Γέφυρα 400/COM (εργοστασιακή ρύθμιση)
ΠΡΟΣΟΧΗ
Υλικές ζημιές από εσφαλμένη ρύθμιση της τάσης ηλεκτρικού δικτύου!
Ο ηλεκτρικός πίνακας μπορεί να λειτουργήσει με διάφορες τάσεις ηλεκτρικού
δικτύου. Η τάση ελέγχου πρέπει να είναι όμως πάντα 230 V. Για τον λόγο αυτό, η
γέφυρα καλωδίου είναι εργοστασιακά ρυθμισμένη στη σωστή τάση ηλεκτρικού
δικτύου. Μην αλλάζετε τη γέφυρα καλωδίου! Σε περίπτωση εσφαλμένης ρύθμισης
της τάσης ηλεκτρικού δικτύου θα καταστραφεί το σύστημα ελέγχου!
ΕΙΔΟΠΟΙΗΣΗ
Απαιτείται ουδέτερος αγωγός
Για τη σωστή λειτουργία του συστήματος ελέγχου απαιτείται ένας ουδέτερος
αγωγός (ουδέτερο) στην ηλεκτρική σύνδεση.
