13.3 Elektriskeemide ülevaade
300
Lisa
Sümbo Kirjeldus
l
On vähemalt üks kehtiv (kinnitamata) veateade.
Seade on ühenduses väljasiini süsteemiga.

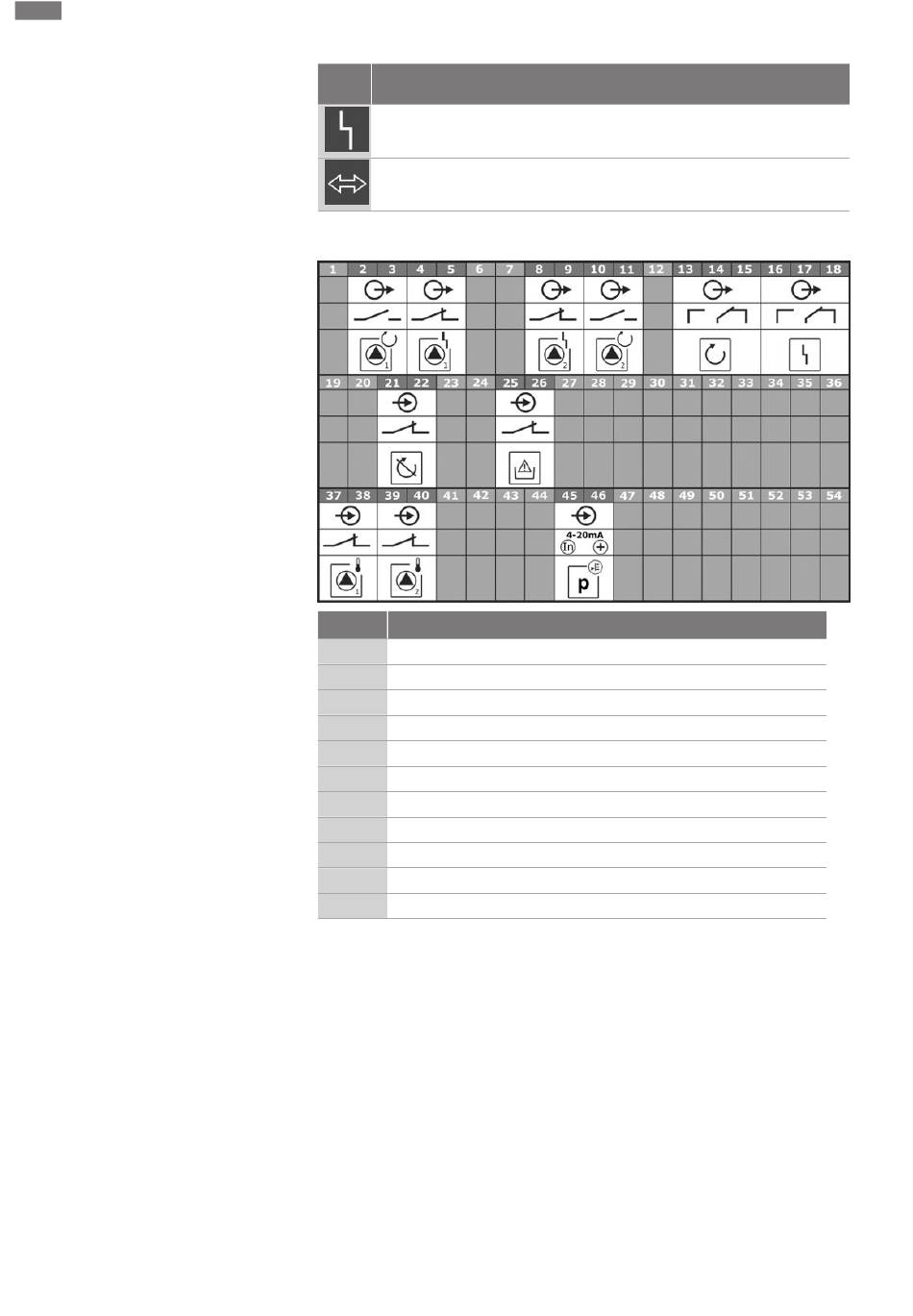

Elektriskeemid Wilo-Control EC-B2...
Klemm Funktsioon
Väljund: Pumba 1 üksikkäituse signaal
2/3
Väljund: Pumba 1 individuaalne tõrketeade
4/5
Väljund: Pumba 2 individuaalne tõrketeade
8/9
Väljund: Pumba 2 üksikkäituse signaal
10/11
13/14/15 Väljund: Koondtööteade
16/17/18 Väljund: Koondveateade
Sisend: Extern OFF
21/22
Sisend: Kuivkäik / kuivalt töötamise kaitse
25/26
Sisend: Pumba 1 mähise termiline kontroll
37/38
Sisend: Pumba 2 mähise termiline kontroll
39/40
Sisend: passiivne rõhuandur (4–20 mA)
45/46
