el

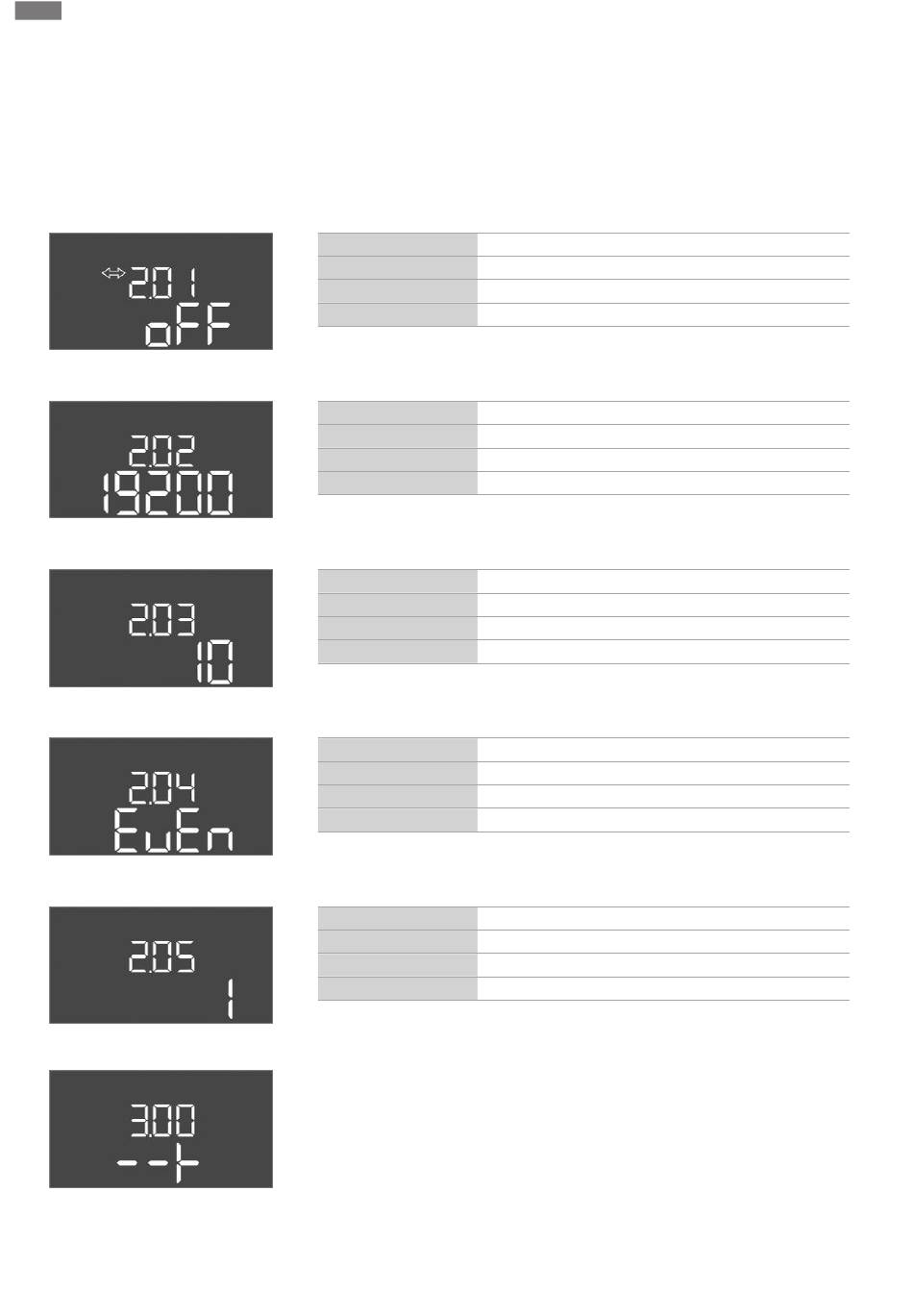

Fig. 59: Μενού 2.01
Fig. 60: Μενού 2.02
Fig. 61: Μενού 2.03
Fig. 62: Μενού 2.04
Fig. 63: Μενού 2.05
376
Θέση σε λειτουργία
Μενού 2: Διασύνδεση fieldbus ModBus
Για τη διασύνδεση μέσω ModBus RTU ο ηλεκτρικός πίνακας είναι εξοπλισμένος με
διεπαφή RS485. Μέσω της διεπαφής μπορούν να γίνει ανάγνωση διάφορων
παραμέτρων κι εν μέρει και τροποποίησή τους. Για τον σκοπό αυτό ο ηλεκτρικός
πίνακας λειτουργεί ως Modbus-Slave. Στο Παράρτημα απεικονίζεται μια επισκόπηση
των μεμονωμένων παραμέτρων καθώς και μια περιγραφή των χρησιμοποιούμενων
τύπων δεδομένων. Για τη χρήση της διεπαφής ModBus, πρέπει να προβείτε στις
ρυθμίσεις στα ακόλουθα μενού:
Αριθ. μενού
Περιγραφή
Εύρος τιμών
Εργοστασιακή ρύθμιση
Αριθ. μενού
Περιγραφή
Εύρος τιμών
Εργοστασιακή ρύθμιση
Αριθ. μενού
Περιγραφή
Εύρος τιμών
Εργοστασιακή ρύθμιση
Αριθ. μενού
Περιγραφή
Εύρος τιμών
Εργοστασιακή ρύθμιση
Αριθ. μενού
Περιγραφή
Εύρος τιμών
Εργοστασιακή ρύθμιση
Μενού 3: Ξεκλείδωμα αντλιών
Για τη λειτουργία της εγκατάστασης καθορίστε τον τρόπο λειτουργίας για κάθε αντλία
και ξεκλειδώστε προς χρήση τις αντλίες:
▪ Εργοστασιακά έχει ρυθμιστεί για κάθε αντλία ο τρόπος λειτουργίας "auto".
▪ Μετά το ξεκλείδωμα των αντλιών στο μενού 3.01 ξεκινά η αυτόματη λειτουργία.
ΕΙΔΟΠΟΙΗΣΗ! Απαιτούμενες ρυθμίσεις για την αρχική διαμόρφωση.
Κατά τη διάρκεια της αρχικής διαμόρφωσης εκτελέστε τις παρακάτω εργασίες:
▪ Έλεγχος φοράς περιστροφής των αντλιών
▪ Ακριβής ρύθμιση της επιτήρησης ρεύματος κινητήρα (μόνο "Control EC-Booster")
2.01
Διεπαφή ModBus RTU ON/OFF
on, off
off
2.02
Ρυθμός Baud
9600, 19200, 38400, 76800
19200
2.03
Διεύθυνση Slave
1 ... 254
10
2.04
Ισοτιμία
none, even, odd
even
2.05
Αριθμός των stop bit
1, 2
1
WILO SE 2019-07
