Connection Details

Analog Audio Connections

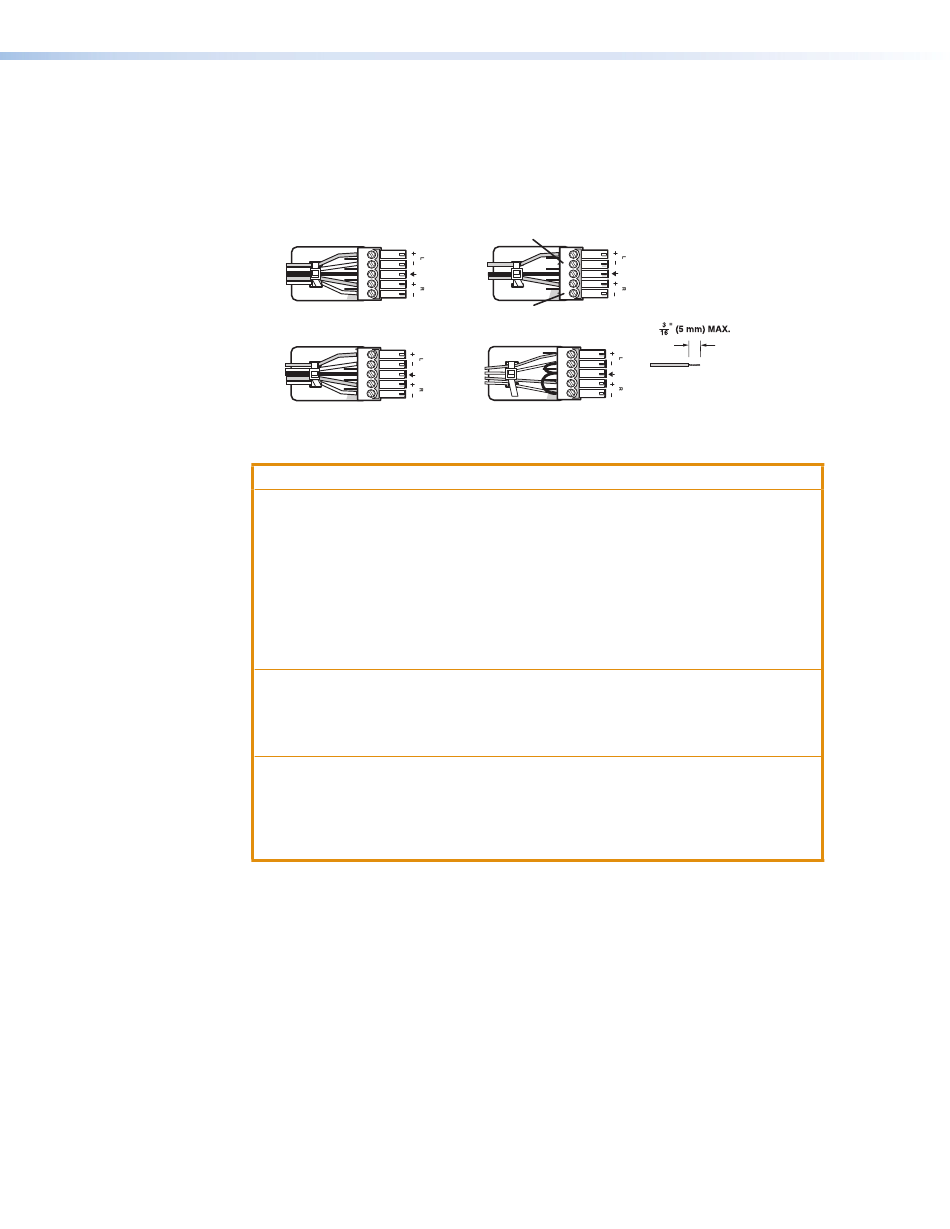

Wire the audio input and output connectors as shown in figure 11. Use the supplied tie
wrap to strap the audio cable to the extended tail of the connector.
Sleeves
Sleeves
Figure 11.
ATTENTION:
Tip
Ring
Tip
Ring
Balanced Audio Output
Tip
Ring
Tip
Ring
Balanced Audio Input
Analog Audio Wiring Configuration
• The length of the exposed wires in the stripping process is critical. The ideal
length is 3/16 inch (5 mm). If the exposed portion is longer, the wires may
touch, causing a short circuit between them. If the exposed wires are shorter,
they can be easily pulled out, even if tightly fastened by the captive screws.
• La longueur des câbles exposés est primordiale lorsque l'on entreprend de
les dénuder. La longueur idéale est de 5 mm (3/16 inches). S'ils sont un peu
plus longs, les câbles exposés pourraient se toucher et provoquer un court
circuit. S'ils sont un peu plus courts, ils pourraient sortir, même s'ils sont
attachés par les vis captives.
• Do not tin the wires. Tinned wire does not hold its shape and can become
loose over time.
• Ne pas étamer les câbles. Les câbles étamés ne sont pas aussi bien fixés
dans les terminaisons des <connecteurs> à vis captives et pourraient sortir.
• For unbalanced audio, connect the sleeves to the ground contact. Do not
connect them to negative (–) contacts (see the Extron Audio Wiring Card).
• Pour l'audio asymétrique, connectez les manchons au contact au sol. Ne
PAS connecter les manchons aux contacts négatifs (–) (voir le Audio Wiring
Card d'Extron).
No Ground Here
Tip
Sleeves
Tip
No Ground Here
Unbalanced Audio Output
Tip
Sleeve
Tip
Sleeve
Unbalanced Audio Input
IN1804 Seamless Scaling Switchers • Installation
Do not tin the wires!
