Figure 3-9 Single-Node D-Rack Blade Enclosure Pair Component Front Diagram - Silicon Graphics ICE X User Manual

Table of Contents

Advertisement

007-5806-004
CMC 1
Blade slot 8
Blade slot 7
Blade slot 6
Blade slot 5
Blade slot 4
Blade slot 3
Blade slot 2
Blade slot 1
Blade slot 0
CMC 0
PS 0
PS 1
PS 0
PS 1
CMC 1
Blade slot 8
Blade slot 7
Blade slot 6
Blade slot 5
Blade slot 4
Blade slot 3
Blade slot 2
Blade slot 1
Blade slot 0
CMC 0
Chassis management
controller

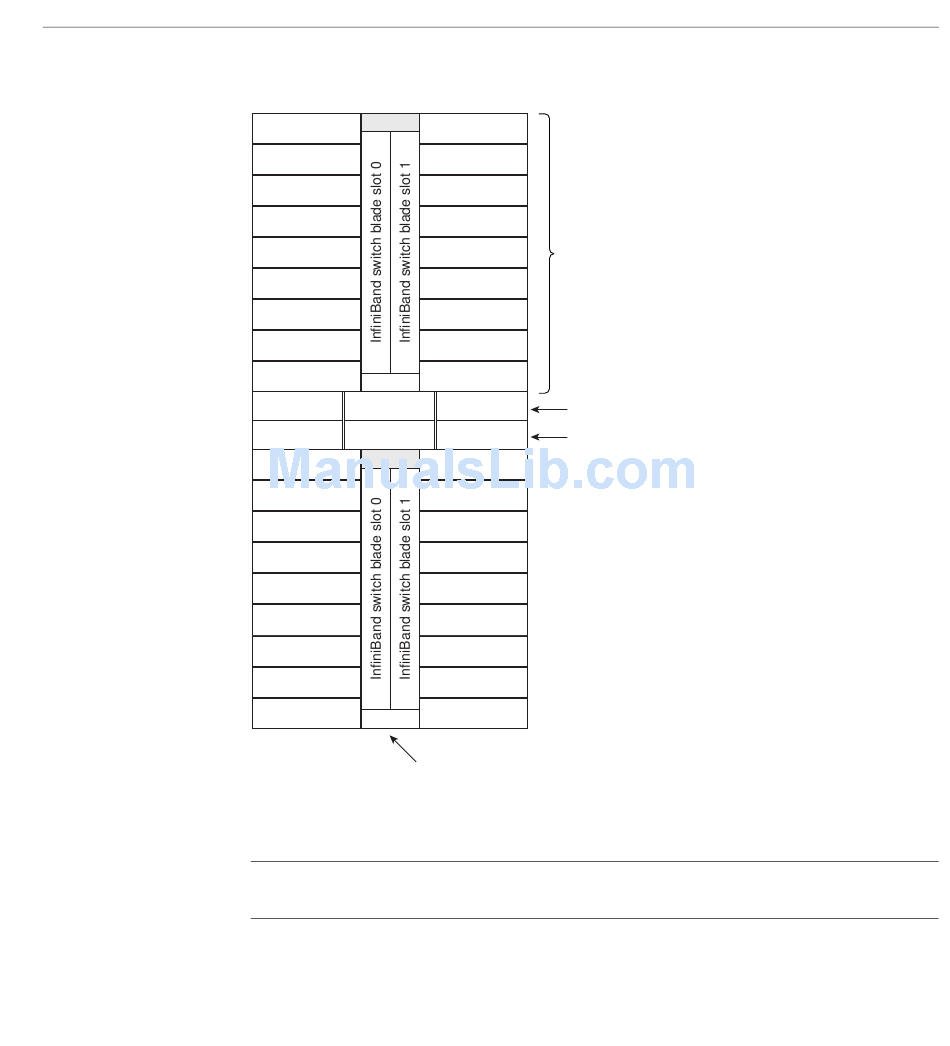

Figure 3-9
Single-node D-Rack Blade Enclosure Pair Component Front Diagram
Note: IRU enclosures using single-node blades use one CMC, enclosures using dual-node blades
must use two CMC boards.
Blade slot 17
Blade slot 16
Blade slot 15
Blade slot 14
9 Compute
Blade slot 13
blade slots
Blade slot 12
Blade slot 11
Blade slot 10
Blade slot 9
PS 2
Power shelf 1
PS 2
Power shelf 0
Blade slot 17
Blade slot 16
Blade slot 15
Blade slot 14
Blade slot 13
Blade slot 12
Blade slot 11
Blade slot 10
Blade slot 9
System Components
