基本安装步骤
用于监视复合信号
图 11: 选件 CPS
线路终端
BNC 中心针脚的兼容性
72

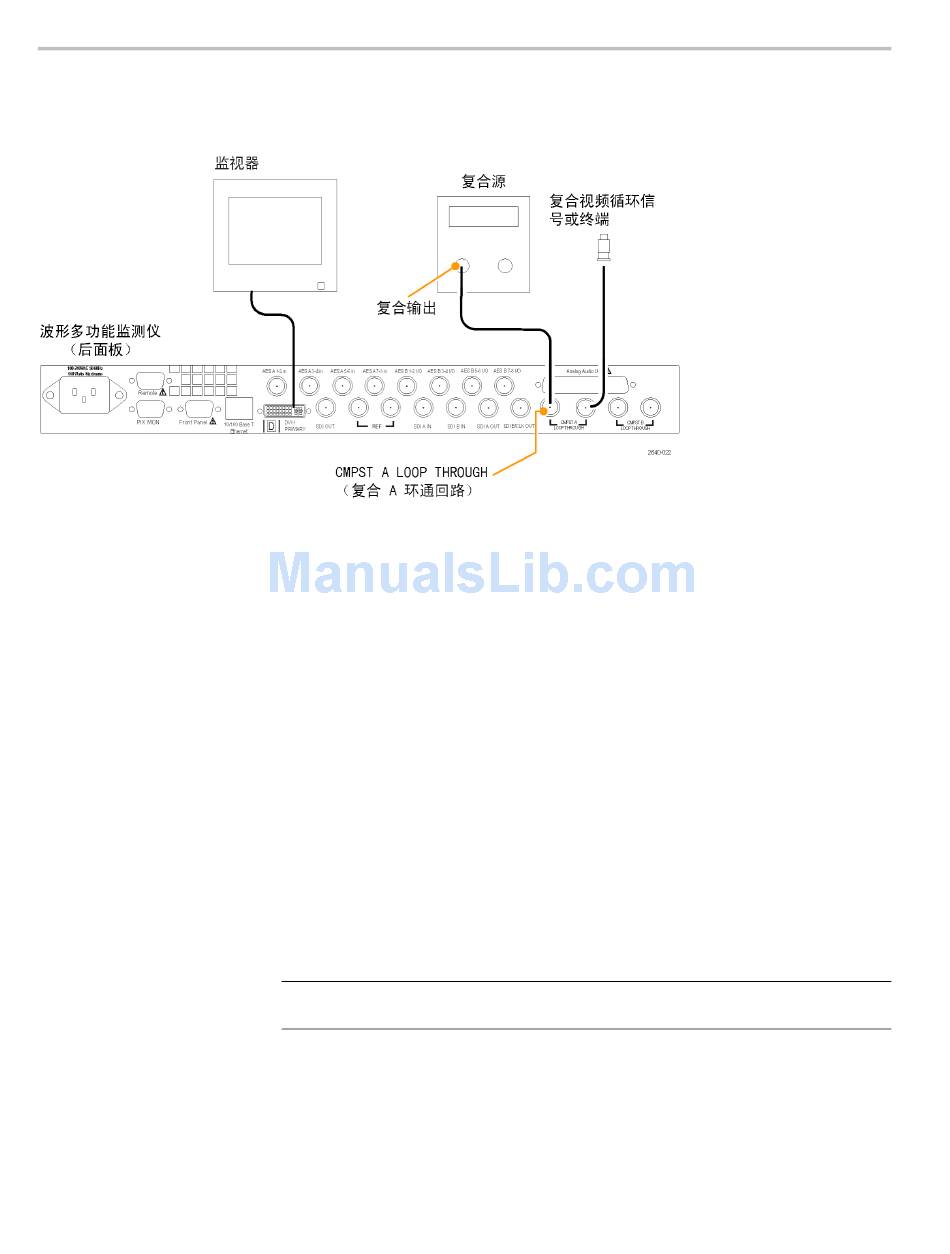

将信号源连接到后面板上的 CMPST A(复合 A )或 CMPST B(复合 B)
环通回路输入上。
您的仪器使用无源环通、模拟基准和复合视频输入。 因此,环通回路输
入必须在外部终接。 该外部终端必须满足精度和回波损耗要求。
如果仪器安装用来监视运行链路,则目标接收机和连接电缆将充当终端。
这种监视连接检查整个通路的性能。 仪器的回波损耗非常高,因此在大
多数情况下目标接收机都设定系统回波损耗。
如果本仪器置于链路的端点处,则在环通回路输入一侧必须安装 BNC 终
端。 该终端必须为 75 Ω 且为直流耦合(良好的回波损耗延伸至直流)。
部件号为 011-0102-00 的 Tektronix 部件便是这样一种合适的终端;该
终端为 75 Ω 的线端终端。
复合信号的回波损耗必须高于 40 dB(从直流到 6 MHz)。
视频设备的大部分 BNC 连接器,不管是 50 Ω 的还是 75 Ω 的,都使用
50 Ω 标准中心针。 有些实验室用的 75 Ω BNC 连接器使用更小直径的
中心针。 仪器上的 BNC 连接器设计使用 50 Ω 标准(大直径)中心针。
说明:
不要使用具有非标准尺寸中心针的连接器或终接器。 使用直径较
小的针脚会造成连接断断续续。
