前面板控件
前面板控件
布局和使用

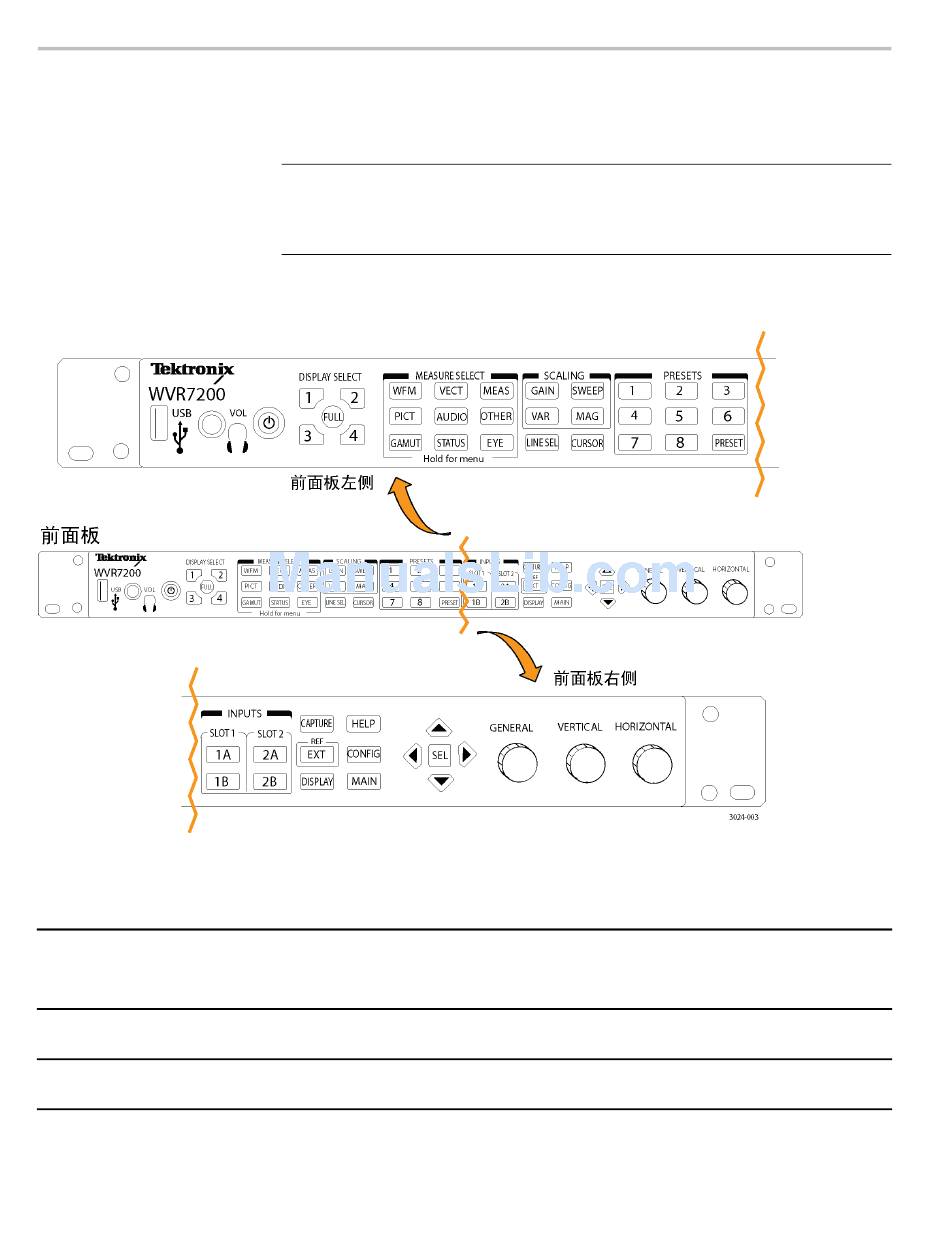

图 12: 前面板
控件元素或组
电源按钮
DISPLAY SELECT（显示选择）
按钮
MEASURE SELECT（测量选择）
按钮
74
说明：
本节中提到的一些控件需要选件支持。 要查看仪器上安装的选
件的列表，请按 CONFIG（配置）按钮。 在配置菜单中，选择 Utilities
（辅助功能）子菜单。 View Instruments Options（查看仪器选件）条目
会列出仪器上已经安装的选件。
下表描述了以下所示的前面板元素。
说明
按此按钮可以接通或断开电源。 当仪器检测到故障（如风扇故障）时，电源
按钮还会变为红色，对故障情况进行指示。
说明：
红色指示灯在启动时会短暂亮起。
每个带编号的显示选择按钮对应于显示屏幕上的四个区域之一；FULL（全屏）
按钮可将显示屏从全屏视图切换到四区域视图
WFM、PICT、GAMUT、VECT、AUDIO、STATUS、MEAS、OTHER 和 EYE 用于选择测量
WVR7200 Installation and Safety Instructions
