フロント・パネル・コントロール
レイアウトと使用方法

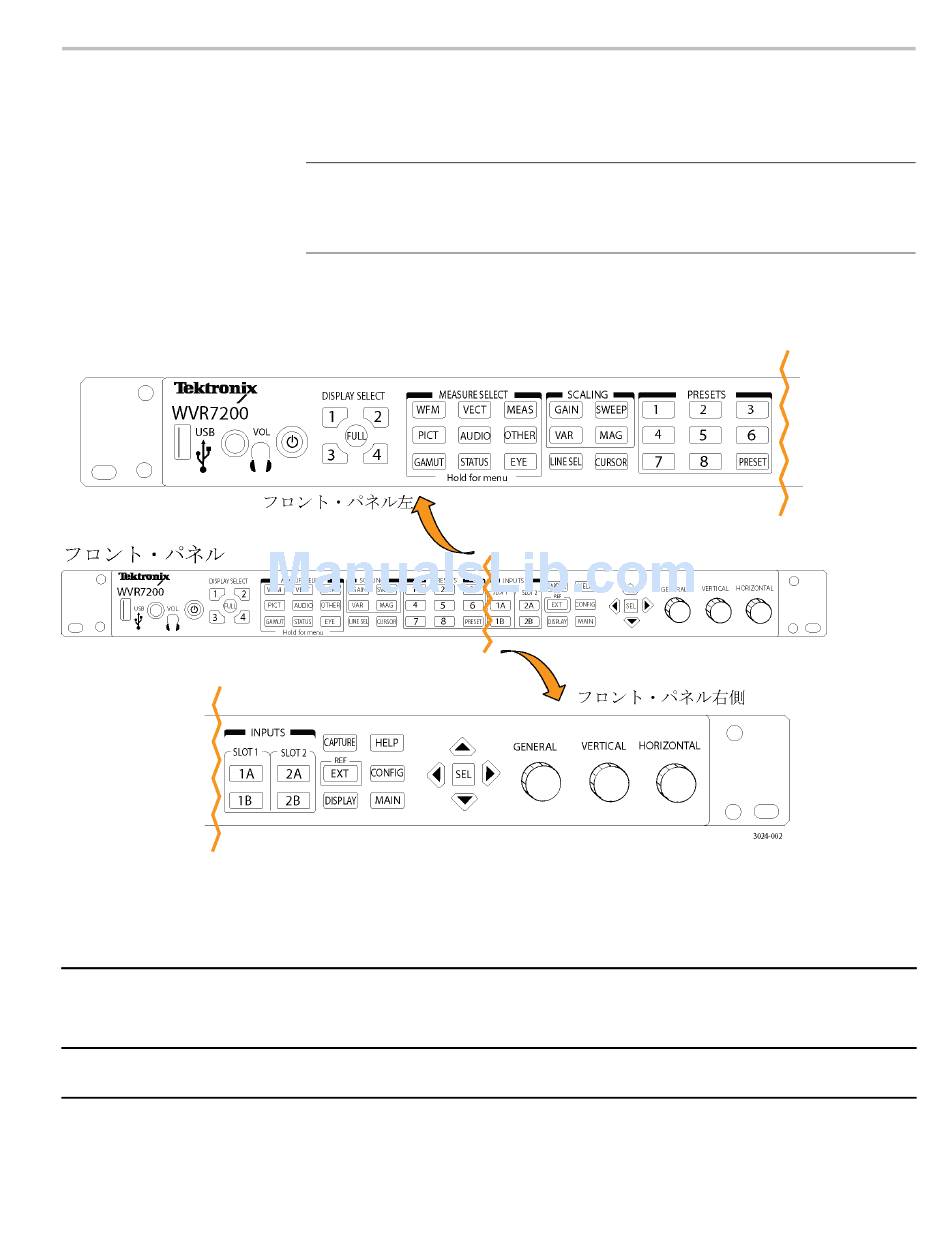

図 8: フロント・パネル
コントロール要素またはグルー
プ
電源ボタン
DISPLAY SELECT ボタン
WVR7200 Installation and Safety Instructions
注： このセクションに記載されているコントロールの一部は、オプションによって
異なります。本製品に搭載されているオプションを表示するには、CONFIG ボタ
ンを押します。設定メニューで、Utilities サブメニューを選択してください。View
Instruments Options に、本製品に搭載されているオプションが表示されます。
次の図にフロント・パネル要素を示し、それに続く表でそれらの各要素につい
て説明します。
説明
電源を投入または遮断します。なお、ファンの故障などの障害が検出された場合、
電源ボタンは赤く点灯します。
注：
起動時に短時間だけ赤く点灯します。
Display Select ボタンの番号は、画面の 4 つのタイルに対応します。FULL ボタンを
押すと、全画面表示と 4 タイル表示を切り替えることができます。
フロント・パネル・コントロール
