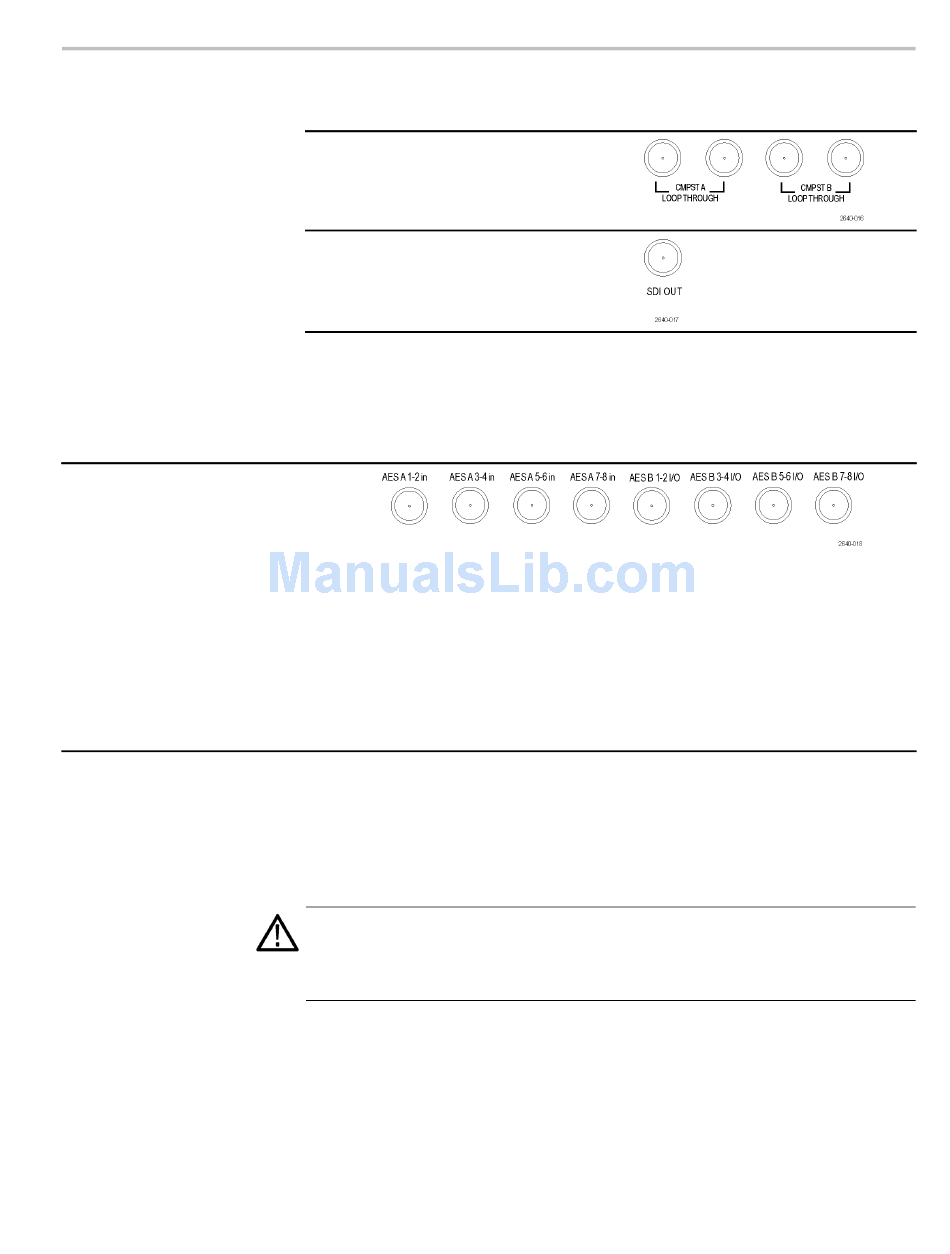

AES A/B コネクタ
入力
これらの BNC コネクタは、AES オーディ
オ入力をサポートします。
AES チャンネル 1 および 2 の入力 A
AES チャンネル 3 および 4 の入力 A
AES チャンネル 5 および 6 の入力 A
AES チャンネル 7 および 8 の入力 A
AES チャンネル 1 および 2 のデフォルト
1
入力 B
AES チャンネル 3 および 4 のデフォルト
入力 B 1
AES チャンネル 5 および 6 のデフォルト
入力 B 1
AES チャンネル 7 および 8 のデフォルト
入力 B 1
1 AES B コネクタは、エンベデッド・オーディオ・チャンネル、デコード済みドルビー、または AES A 入力を出力するように設定できます。
アナログ入出力コネクタ
WVR7200 Installation and Safety Instructions
入力
CMPST A： コンポジット A アナログ入力。
CMPST B： コンポジット B アナログ入力。
SDI Out： Pixmon、Loop Out、または Test
Signal のいずれかの出力を選択できます
1
Test Signal はオプション GEN 型使用時のみ、使用可能です。
コネクタ
オプション AD 型および DPE 型
アナログ I/O コネクタは、アナログ信号の送受信に使用します。アナログ I/O
コネクタは、62 ピンの D 型サブミニチュア・コネクタです。ピン配列およびピン
の名前は、次の図および表のとおりです。
注意： アナログ・オーディオ出力の接続には注意が必要です。機器の仕様を
参照し、必ず仕様の範囲内の負荷と出力で使用してください。仕様の範囲を
超えたアナログ・オーディオ出力で使用すると、機器が損傷する可能性があり
ます。
リア・パネル・コネクタ
コネクタ
1 。
