リア・パネル・コネクタ
リア・パネル・コネクタ
以下の図に、オプションのコネクタを搭載したリア・パネルを示します。リア･パ
ネルの入力コネクタはスロット 1 およびスロット 2 に割り当てられています。リ
ア･パネルにはこれらのスロットの位置がラベルで示されているわけではありま
せんが、フロント・パネルのスロット 1 入力ボタンに対応するリア・パネル中央
の領域には通常、SDI 入力または EYE 入力があります。フロント・パネルのス
ロット 2 入力ボタンに対応するリア・パネル右側の領域には、コンポジット入力
コネクタがあります（該当する場合）。 (35 ページの 図 5 参照)。

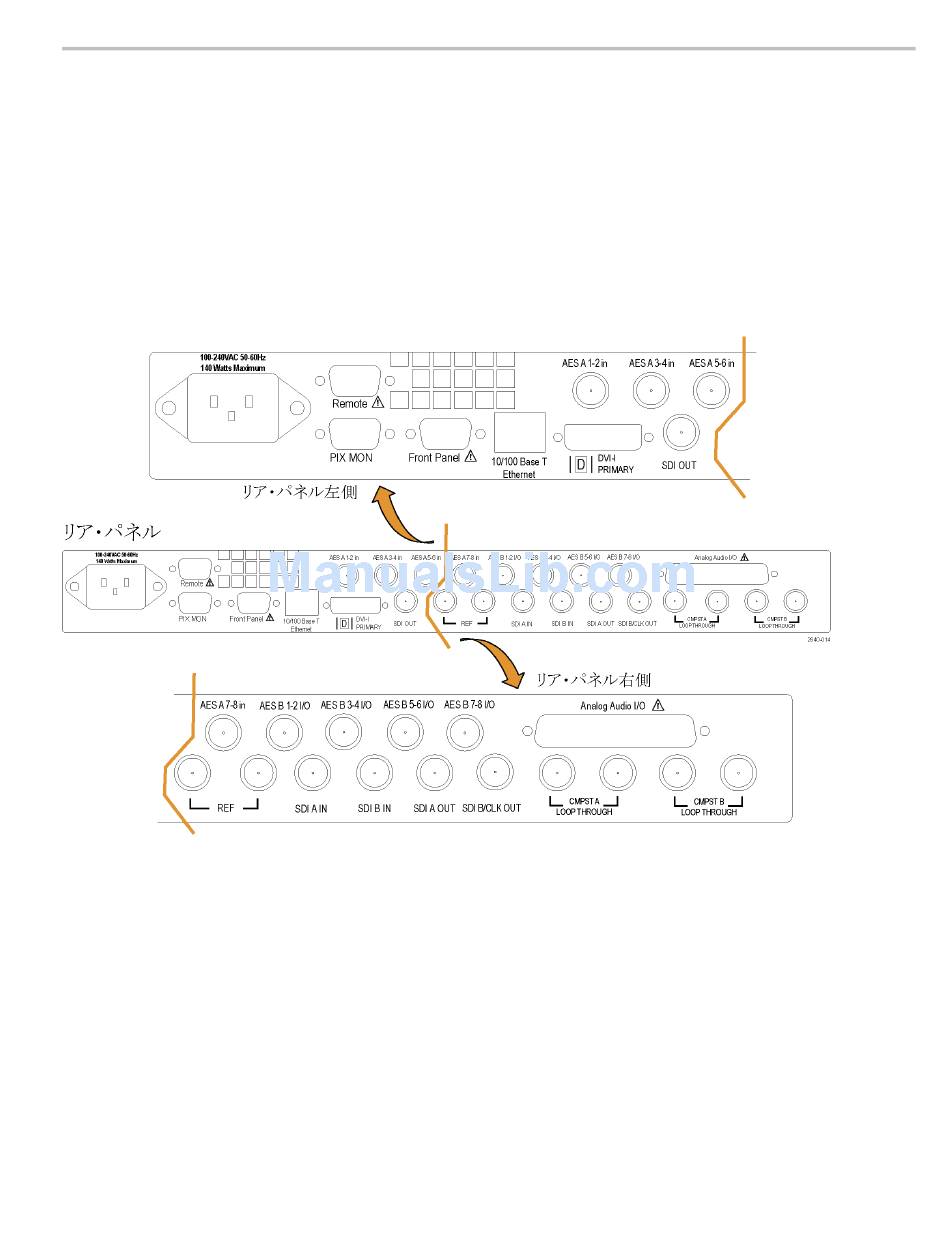

図 5: リア・パネル
