リア・パネル・コネクタ
入力／出力コネクタ

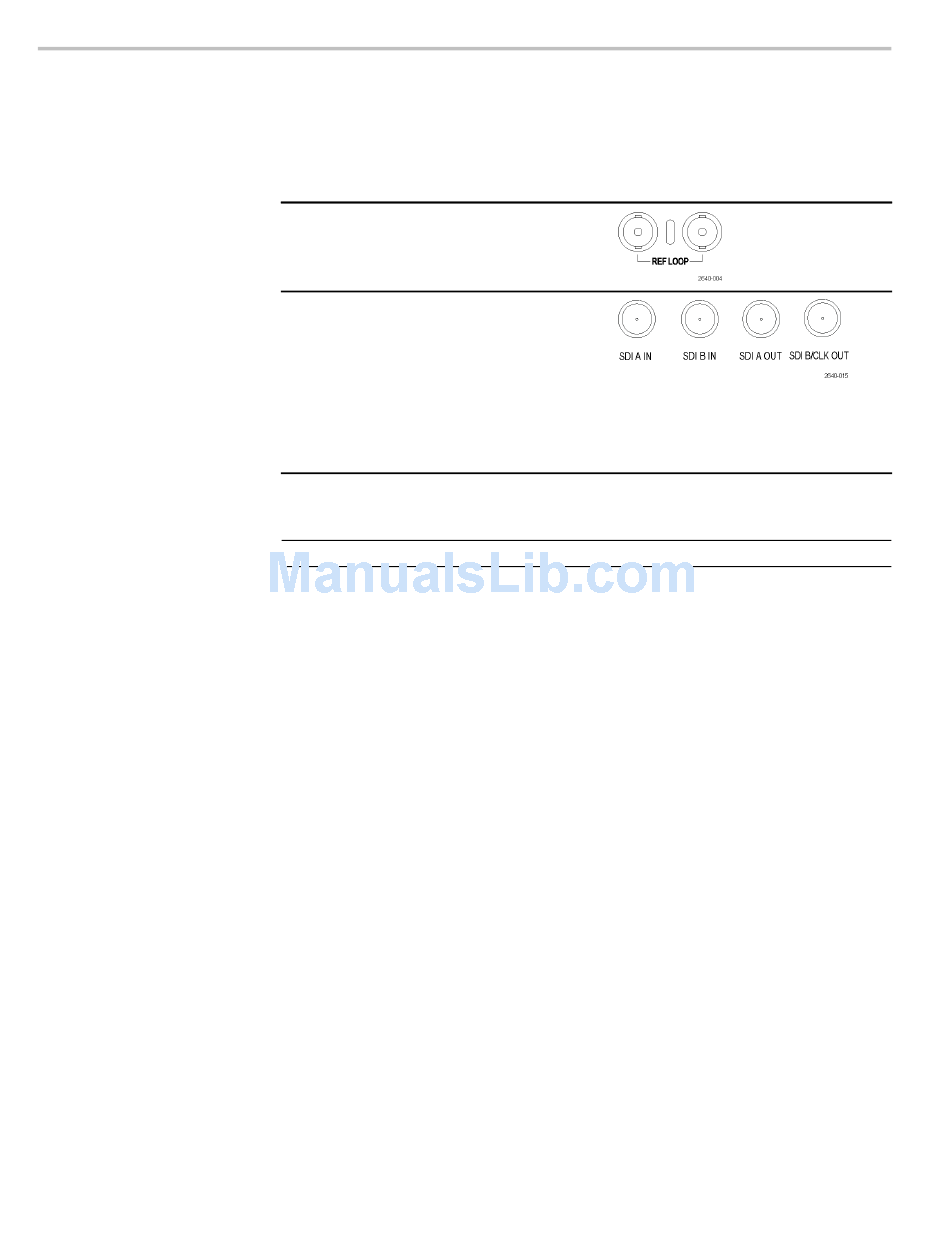

ビデオ・コネクタ
36
SDI 入力は自己ターミネーション入力です。
入力
REF LOOP： 同期入力。入力信号は、アナ
ログ・ブラック・バースト、アナログ・コンポ
ジット・ビデオ、または HD 用アナログ 3 値
が可能です。ターミネーションが必要です。
SDI A IN： デジタル A コンポーネント・シリ
アル・デジタル入力。
SDI B IN： デジタル B コンポーネント・シリ
アル・デジタル入力。
SDI A Out： SDI A 入力のリクロック出力。
SDI B/CLK Out： SDI B 入力のリクロック出
力。オプション PHY3 型使用時は、機器の
復元クロック信号も出力します。
リファレンス入力およびコンポジット入力は、パッシブ･ループ入力です。
注： リファレンス入力およびコンポジット入力は外部終端が必要です。
コネクタ
オプション PHY3 型
