后面板连接器
输入和输出连接器

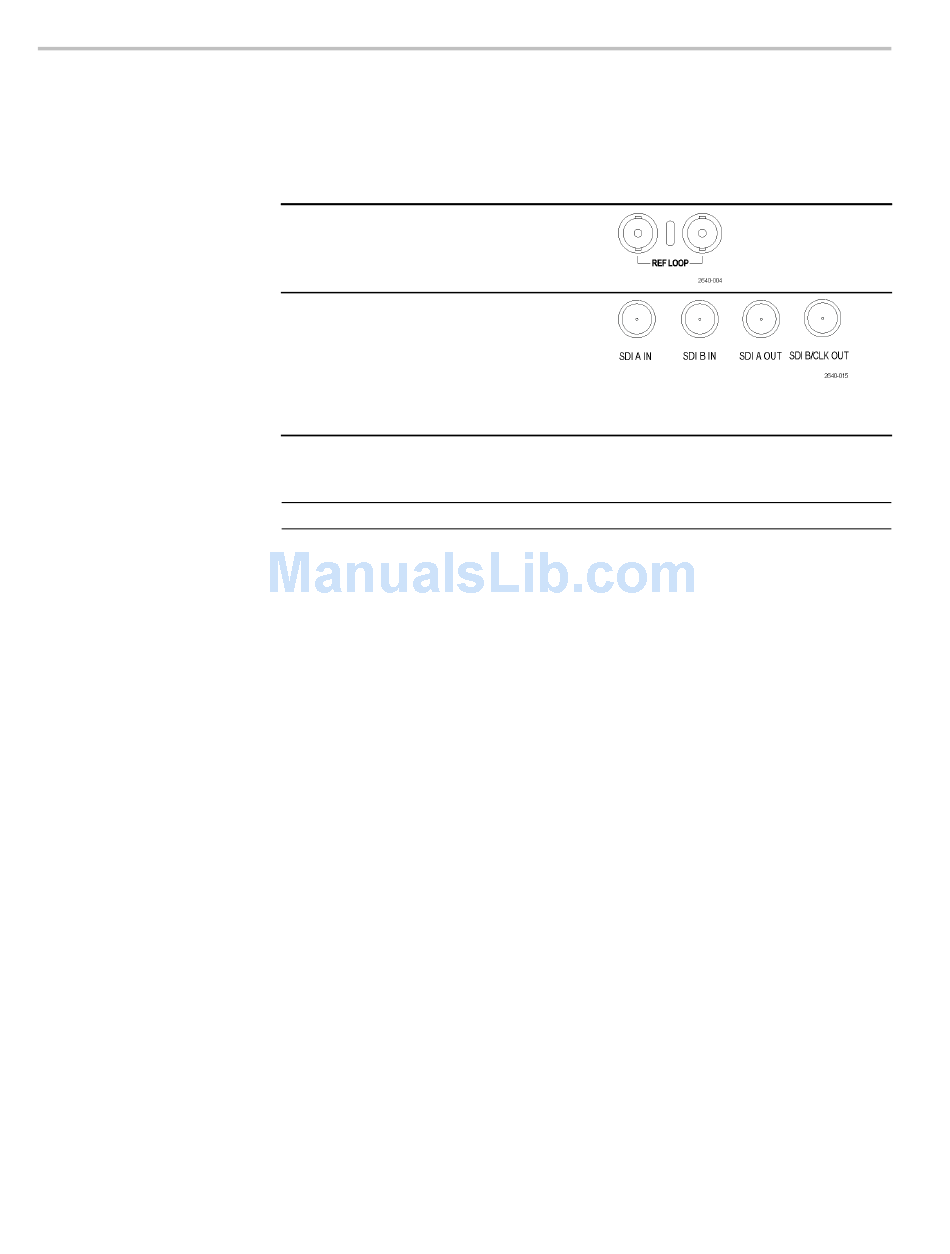

视频连接器
62
SDI 输入为自终接输入。
输入
参考环路。同步输入。 输入信号可以是
模拟黑色突发脉冲、模拟复合视频或 HD
的模拟三电平。 需要终端。
SDI A IN。数字 A 分量串行数字输入。
SDI B IN。数字 B 分量串行数字输入。
SDI A OUT。SDI A 输入的时钟恢复输出。
SDI B/CLK OUT。SDI B 输入的时钟恢复
输出。 以及带有选件 PHY3 的仪器的恢
复时钟输出。
基准和复合输入为无源循环输入。
说明：
基准和复合输入需要外部终端。
连接器
选件 PHY3
