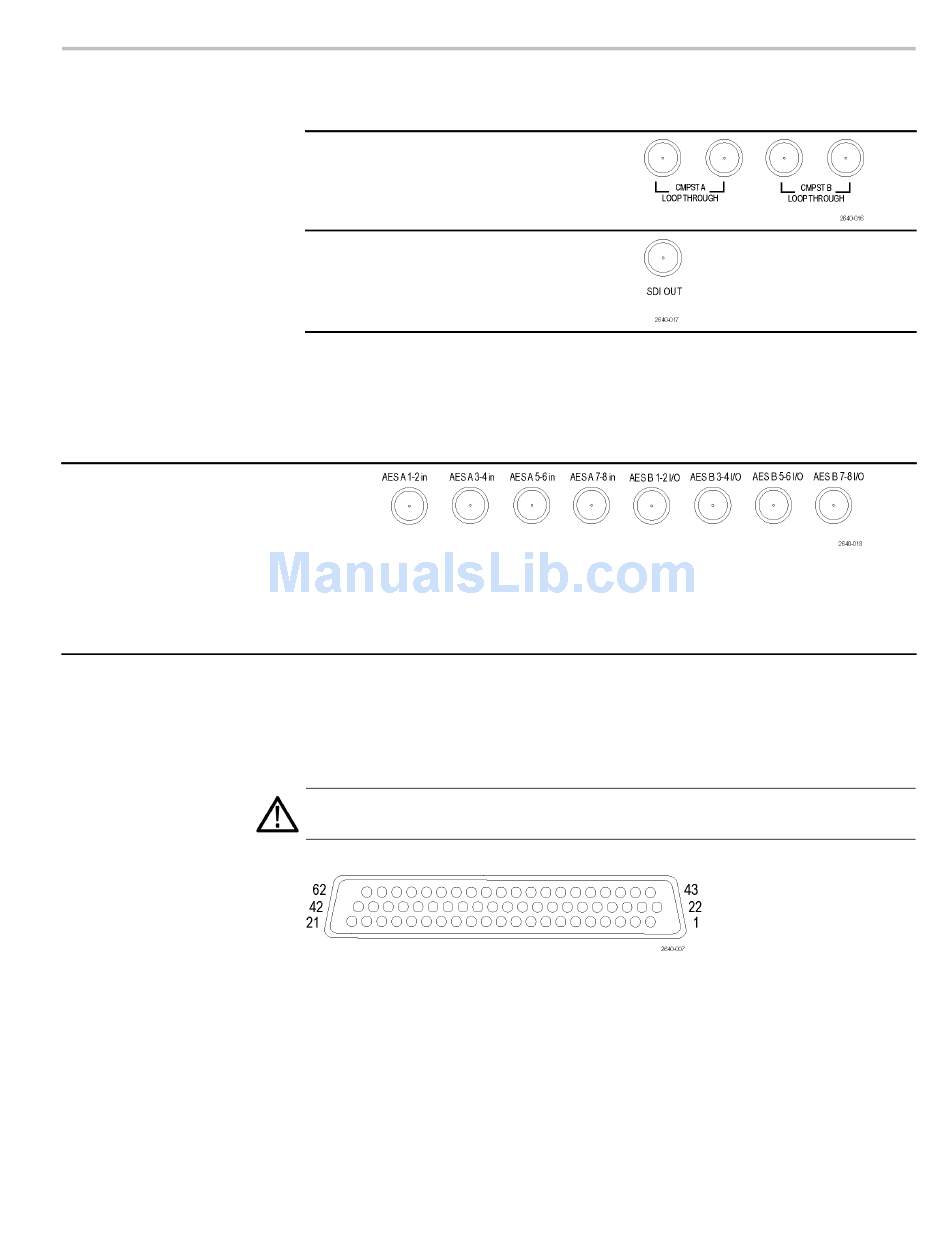

AES A/B 连接器
输入
这些 BNC 连接器支持 AES 音频输入。
AES 通道 1 和 2 的输入 A
AES 通道 3 和 4 的输入 A
AES 通道 5 和 6 的输入 A
AES 通道 7 和 8 的输入 A
AES 通道 1 和 2 的默认输入 B
AES 通道 3 和 4 的默认输入 B
AES 通道 5 和 6 的默认输入 B
AES 通道 7 和 8 的默认输入 B
1 AES B 连接器可以配置为输出嵌入式音频通道、杜比解码或 AES A 输入。
模拟输入/输出连接器
WVR7200 Installation and Safety Instructions
输入
CMPST A（复合 A）。复合 A 模拟输入。
CMPST B（复合 B）。复合 B 模拟输入。
SDI OUT。可选择以输出 Pixmon、循环
输出或测试信号 1 。
1 测试信号仅适用于选件 GEN。
连接器
选件 AD 和 DPE
1
1
1
1
模拟 I/O 连接器用于接收和发送模拟信号。 模拟 I/O 连接器是 62 针脚
D 型微型连接器。 下列图表中列出了针脚的分配和针脚的名称。
注意：
连接模拟音频输出时要小心。 请参阅仪器的技术规格，确保音频
负载和输出功率符合规格。 模拟音频输出功率过大可能导致仪器损坏。
选件 AD 输入/输出连接器
后面板连接器
连接器
