コンポジット信号のモニタ

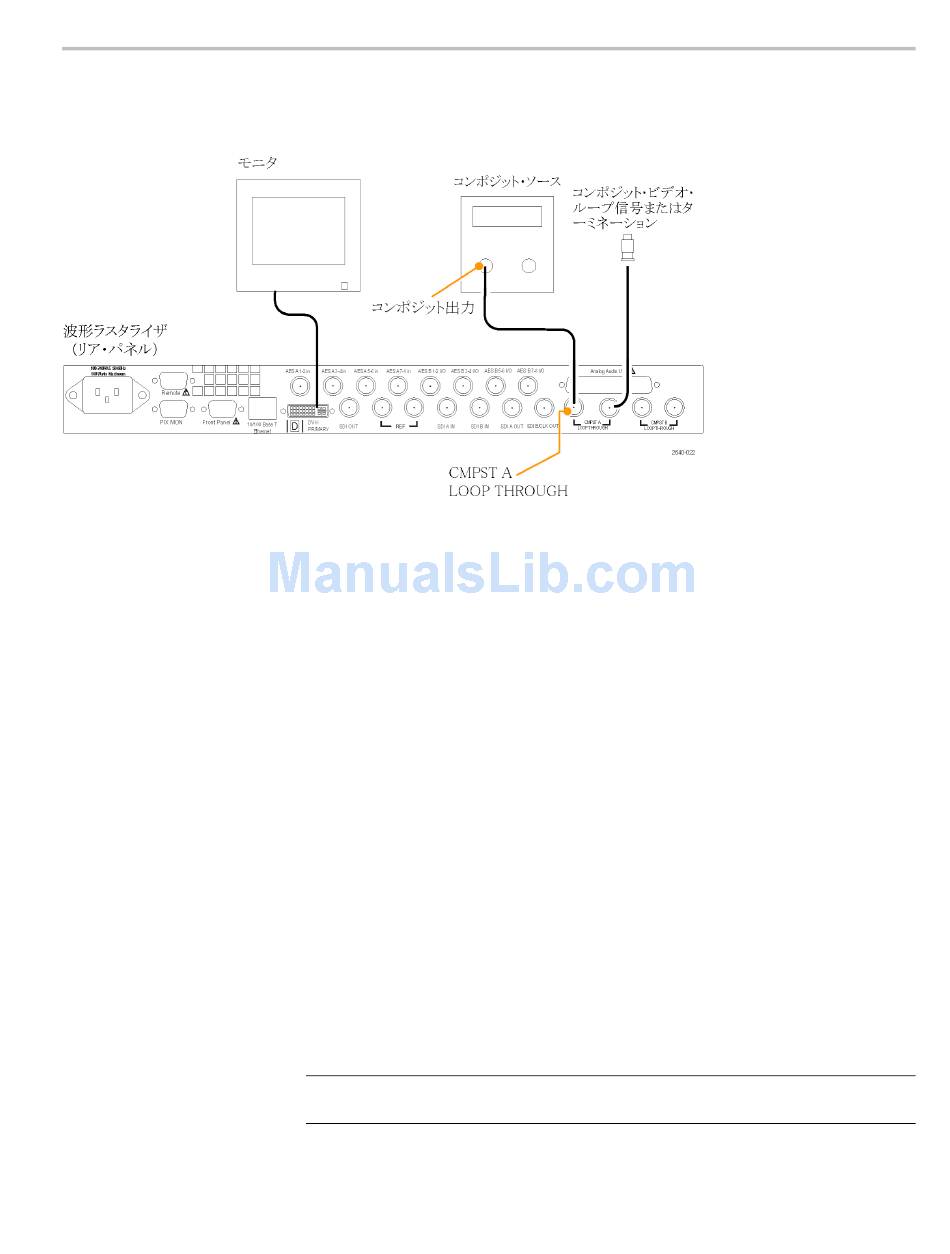

図 7: オプション CPS 型
ライン・ターミネーション
BNC センター・ピンの互
換性
WVR7200 Installation and Safety Instructions
リア・パネルのループ・スルー入力 CMPST A または CMPST B にソースを接
続します。
本製品では、パッシブ・ループスルーのアナログ・リファレンスおよびコンポジッ
ト・ビデオ入力を使用します。その入力に応じて、ループスルー入力を外部で
終端する必要があります。この外部ターミネーションは、確度要件とリターン・ロ
ス要件を満たす必要があります。
この機器を動作リンクの監視のために設置する場合、接続先の受信部と接続
ケーブルはターミネーションとして機能します。この監視接続によって、パス全
体の性能がチェックされます。本製品のリターン・ロスは十分に高く、ほとんど
の場合、接続先の受信部によってシステムのリターン・ロスが決まります。
本製品をリンクの最後に配置する場合、ループスルー入力の片方に BNC ター
ミネーションを施す必要があります。ターミネーションは 75 Ω で、DC カップリ
ングされている必要があります(良好なリターン・ロスが DC に及びます)。適切
なターミネーションは 75 Ωライン終端(当社部品番号 011-0102-00)です。
コンポジット信号からのリターン・ロスは、DC ~ 6 MHz で > 40 dB です。
ほとんどのビデオ機器の BNC コネクタは、50 Ω または 75 Ω にかかわらず、
50 Ω の標準センター・ピンを使用します。一部の研究用の 75 Ω BNC コネク
タでは、小さい直径のセンター・ピンが使用されています。本製品の BNC コネ
クタは、50 Ω の標準(径が大きい方)センター・ピンで機能するように設計され
ています。
注:
センター・ピンのサイズが標準外のコネクタやターミネータは使用しないで
ください。直径が小さいピンを使用すると、接続不良の原因になります。
基本的な設置手順
47
