基本的な設置手順
ビデオ・システムへの設置
シ リ ア ル 受 信 側 の ビ デ
オ・ビット・ストリームをモ
ニタする場合

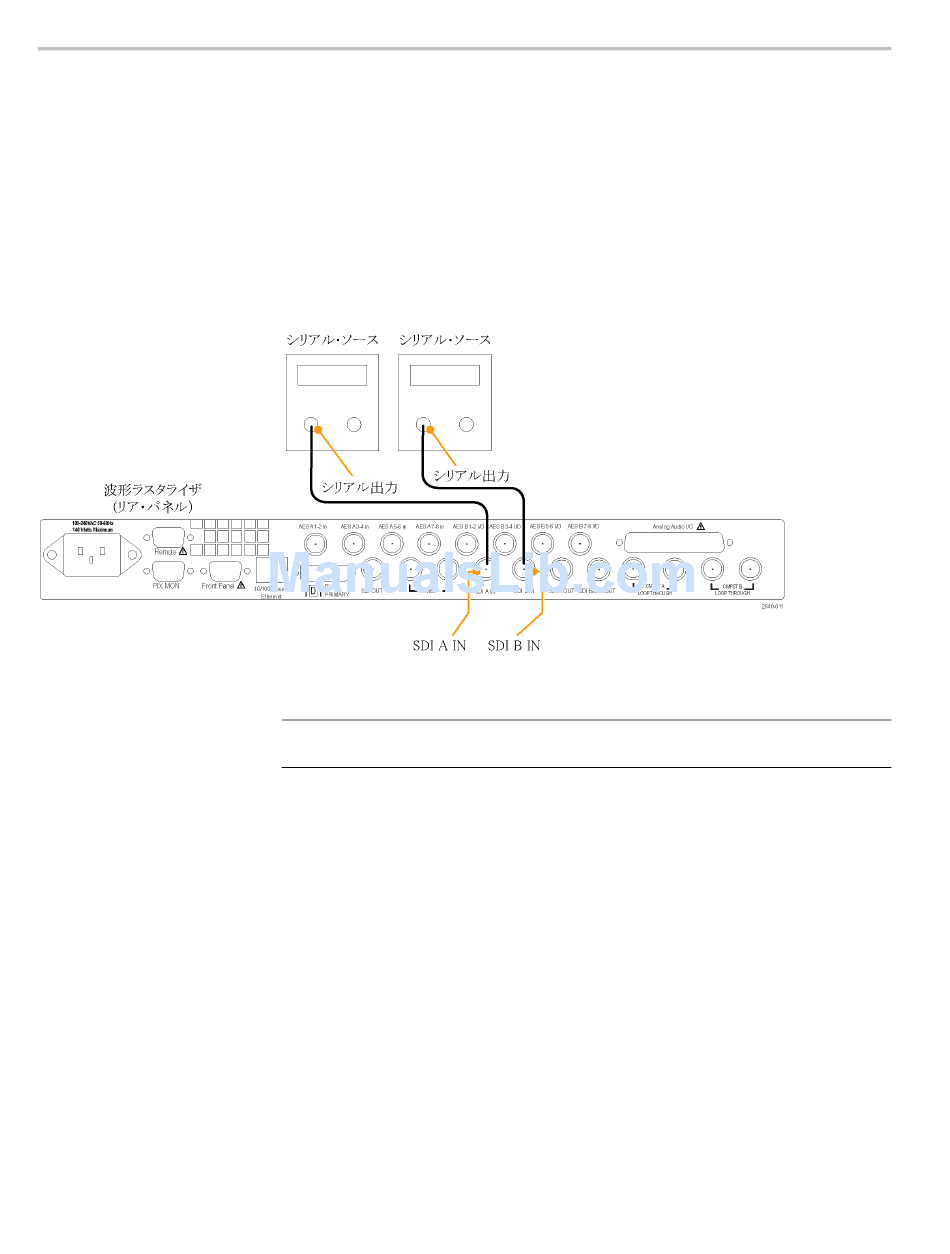

図 6: オプション PHY3 型 および 3G 型
46
この機器は、配信システムのほぼどの場所でも動作可能です。次の図は、シリ
アル・デジタル・システムの接続およびアナログ・コンポジット入力の接続を示
しています。
機器のいずれかの SDI 入力に入力シリアル信号を接続します。
注： 最大許容ケーブル長については、製品マニュアル CD に収録の『仕様お
よび性能検査』マニュアルを参照してください。
