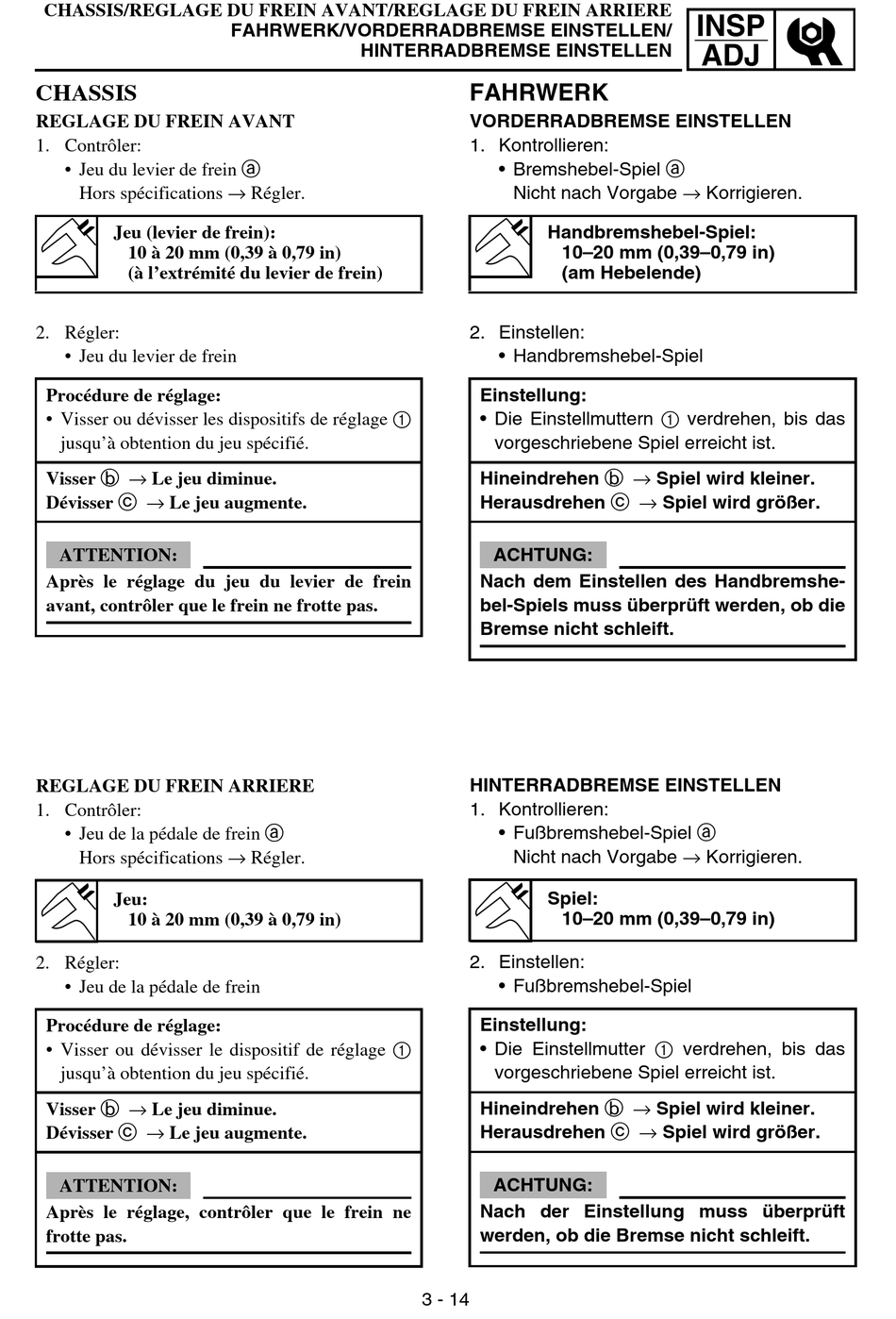

CHASSIS/REGLAGE DU FREIN AVANT/REGLAGE DU FREIN ARRIERE
CHASSIS
REGLAGE DU FREIN AVANT
1. Contrôler:
• Jeu du levier de frein a
Hors spécifications → Régler.
Jeu (levier de frein):
10 à 20 mm (0,39 à 0,79 in)
(à l'extrémité du levier de frein)
2. Régler:
• Jeu du levier de frein
Procédure de réglage:
• Visser ou dévisser les dispositifs de réglage 1
jusqu'à obtention du jeu spécifié.
Visser b → Le jeu diminue.
Dévisser c → Le jeu augmente.
ATTENTION:
Après le réglage du jeu du levier de frein
avant, contrôler que le frein ne frotte pas.
REGLAGE DU FREIN ARRIERE
1. Contrôler:
• Jeu de la pédale de frein a
Hors spécifications → Régler.
Jeu:
10 à 20 mm (0,39 à 0,79 in)
2. Régler:
• Jeu de la pédale de frein
Procédure de réglage:
• Visser ou dévisser le dispositif de réglage 1
jusqu'à obtention du jeu spécifié.
Visser b → Le jeu diminue.
Dévisser c → Le jeu augmente.
ATTENTION:
Après le réglage, contrôler que le frein ne
frotte pas.
FAHRWERK/VORDERRADBREMSE EINSTELLEN/
HINTERRADBREMSE EINSTELLEN

FAHRWERK

VORDERRADBREMSE EINSTELLEN
1. Kontrollieren:
• Bremshebel-Spiel a
Nicht nach Vorgabe → Korrigieren.
Handbremshebel-Spiel:
10–20 mm (0,39–0,79 in)
(am Hebelende)
2. Einstellen:
• Handbremshebel-Spiel
Einstellung:
• Die Einstellmuttern 1 verdrehen, bis das
vorgeschriebene Spiel erreicht ist.
Hineindrehen b → Spiel wird kleiner.
Herausdrehen c → Spiel wird größer.
ACHTUNG:
Nach dem Einstellen des Handbremshe-
bel-Spiels muss überprüft werden, ob die
Bremse nicht schleift.
HINTERRADBREMSE EINSTELLEN
1. Kontrollieren:
• Fußbremshebel-Spiel a
Nicht nach Vorgabe → Korrigieren.
Spiel:
10–20 mm (0,39–0,79 in)
2. Einstellen:
• Fußbremshebel-Spiel
Einstellung:
• Die Einstellmutter 1 verdrehen, bis das
vorgeschriebene Spiel erreicht ist.
Hineindrehen b → Spiel wird kleiner.
Herausdrehen c → Spiel wird größer.
ACHTUNG:
Nach der Einstellung muss überprüft
werden, ob die Bremse nicht schleift.
3 - 14
