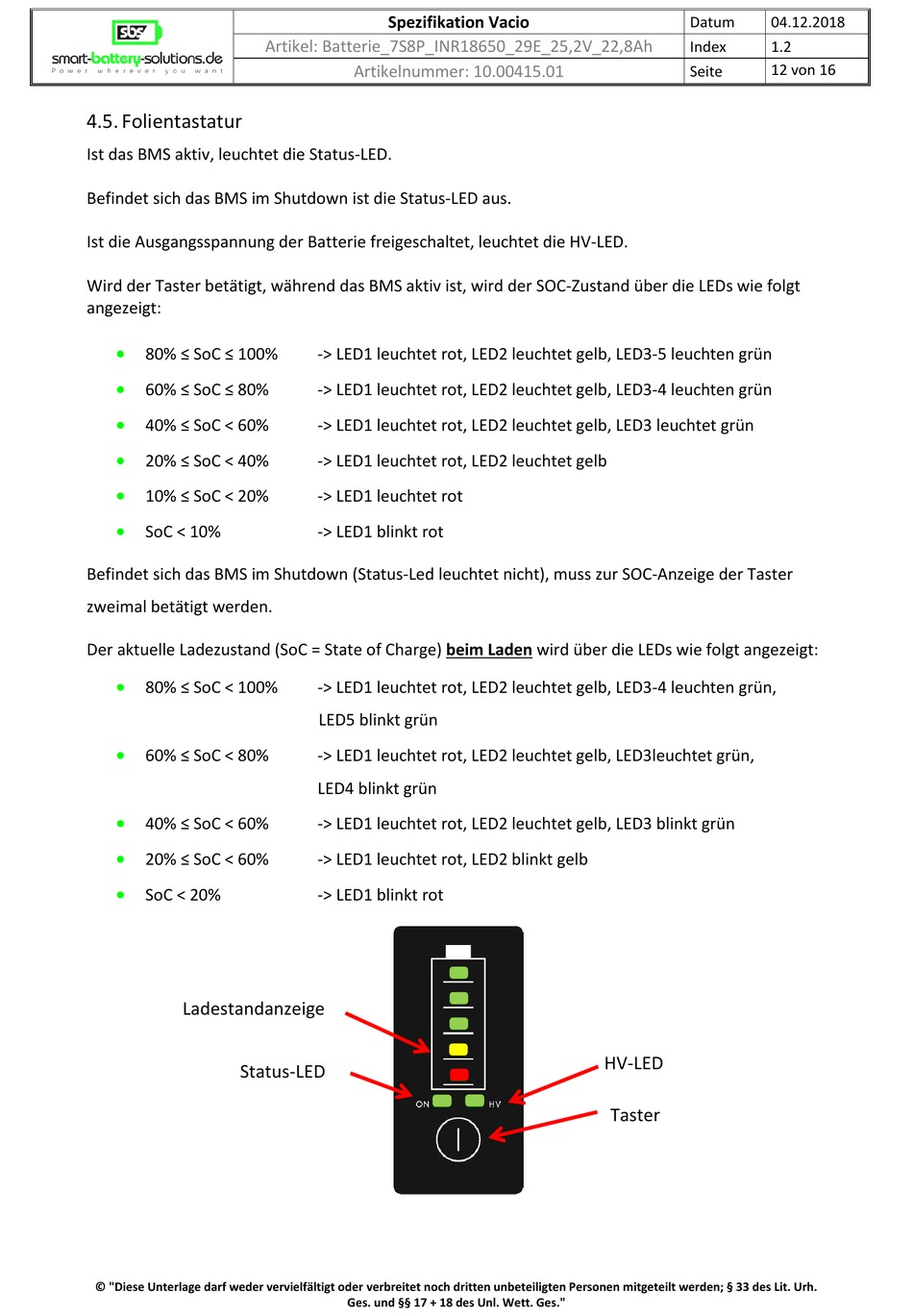

4.5. Folientastatur

Ist das BMS aktiv, leuchtet die Status-LED.
Befindet sich das BMS im Shutdown ist die Status-LED aus.
Ist die Ausgangsspannung der Batterie freigeschaltet, leuchtet die HV-LED.
Wird der Taster betätigt, während das BMS aktiv ist, wird der SOC-Zustand über die LEDs wie folgt
angezeigt:

80% ≤ SoC ≤ 100%

60% ≤ SoC ≤ 80%

40% ≤ SoC < 60%

20% ≤ SoC < 40%

10% ≤ SoC < 20%

SoC < 10%
Befindet sich das BMS im Shutdown (Status-Led leuchtet nicht), muss zur SOC-Anzeige der Taster
zweimal betätigt werden.
Der aktuelle Ladezustand (SoC = State of Charge) beim Laden wird über die LEDs wie folgt angezeigt:

80% ≤ SoC < 100%

60% ≤ SoC < 80%

40% ≤ SoC < 60%

20% ≤ SoC < 60%

SoC < 20%
Ladestandanzeige
Status-LED
© "Diese Unterlage darf weder vervielfältigt oder verbreitet noch dritten unbeteiligten Personen mitgeteilt werden; § 33 des Lit. Urh.
Spezifikation Vacio
Artikel: Batterie_7S8P_INR18650_29E_25,2V_22,8Ah
Artikelnummer: 10.00415.01
-> LED1 leuchtet rot, LED2 leuchtet gelb, LED3-5 leuchten grün
-> LED1 leuchtet rot, LED2 leuchtet gelb, LED3-4 leuchten grün
-> LED1 leuchtet rot, LED2 leuchtet gelb, LED3 leuchtet grün
-> LED1 leuchtet rot, LED2 leuchtet gelb
-> LED1 leuchtet rot
-> LED1 blinkt rot
-> LED1 leuchtet rot, LED2 leuchtet gelb, LED3-4 leuchten grün,
LED5 blinkt grün
-> LED1 leuchtet rot, LED2 leuchtet gelb, LED3leuchtet grün,
LED4 blinkt grün
-> LED1 leuchtet rot, LED2 leuchtet gelb, LED3 blinkt grün
-> LED1 leuchtet rot, LED2 blinkt gelb
-> LED1 blinkt rot
Ges. und §§ 17 + 18 des Unl. Wett. Ges."
Datum 04.12.2018
Index 1.2
12 von 16
Seite
HV-LED
Taster
