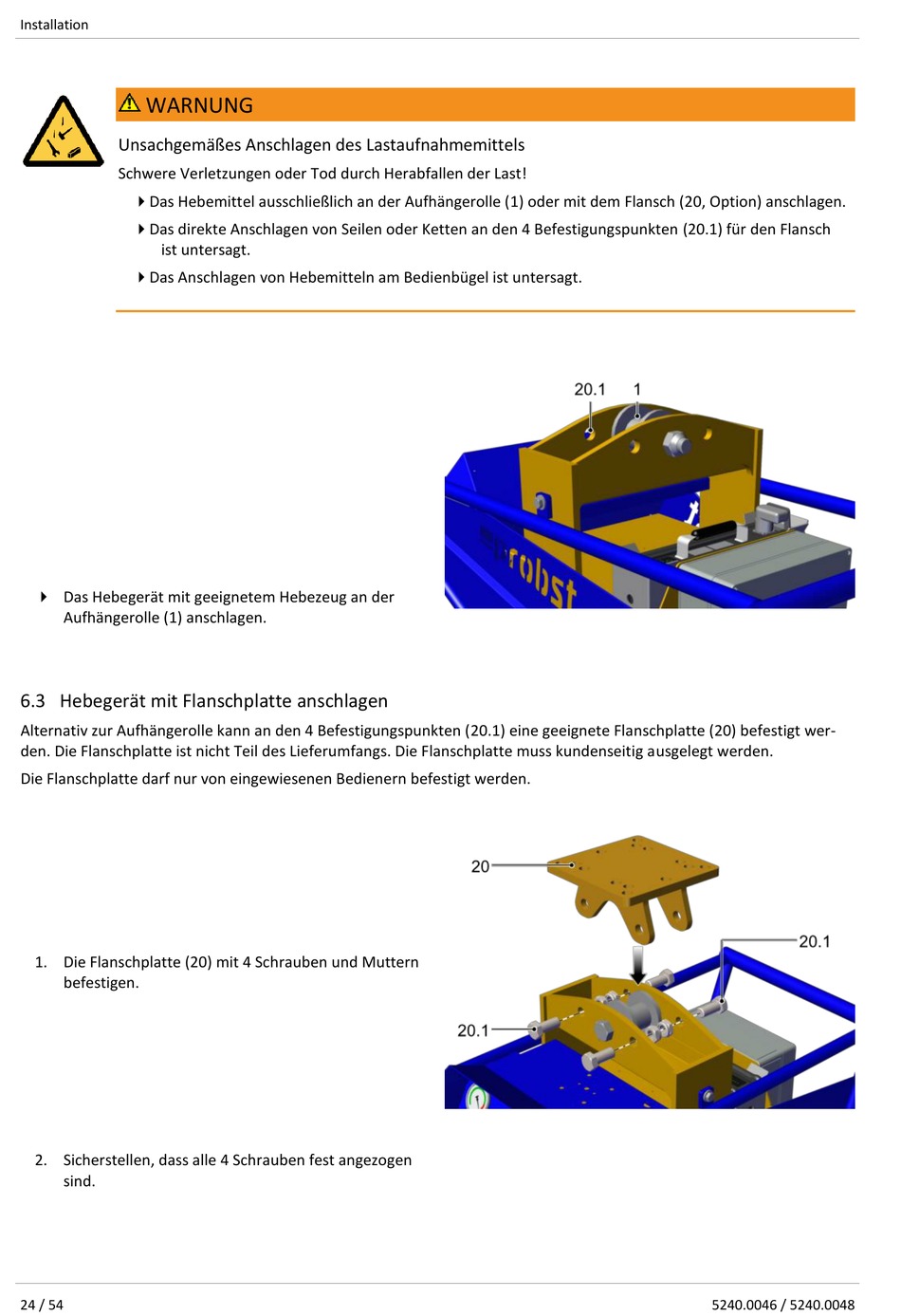

Installation
WARNUNG
Unsachgemäßes Anschlagen des Lastaufnahmemittels
Schwere Verletzungen oder Tod durch Herabfallen der Last!
Das Hebemittel ausschließlich an der Aufhängerolle (1) oder mit dem Flansch (20, Option) anschlagen.
Das direkte Anschlagen von Seilen oder Ketten an den 4 Befestigungspunkten (20.1) für den Flansch
ist untersagt.
Das Anschlagen von Hebemitteln am Bedienbügel ist untersagt.
 Das Hebegerät mit geeignetem Hebezeug an der
Aufhängerolle (1) anschlagen.
6.3 Hebegerät mit Flanschplatte anschlagen
Alternativ zur Aufhängerolle kann an den 4 Befestigungspunkten (20.1) eine geeignete Flanschplatte (20) befestigt wer-
den. Die Flanschplatte ist nicht Teil des Lieferumfangs. Die Flanschplatte muss kundenseitig ausgelegt werden.
Die Flanschplatte darf nur von eingewiesenen Bedienern befestigt werden.
1. Die Flanschplatte (20) mit 4 Schrauben und Muttern
befestigen.
2. Sicherstellen, dass alle 4 Schrauben fest angezogen
sind.
24 / 54 5240.0046 / 5240.0048
