probst SH-2500-UNI-GL Operating Instructions Manual page 48

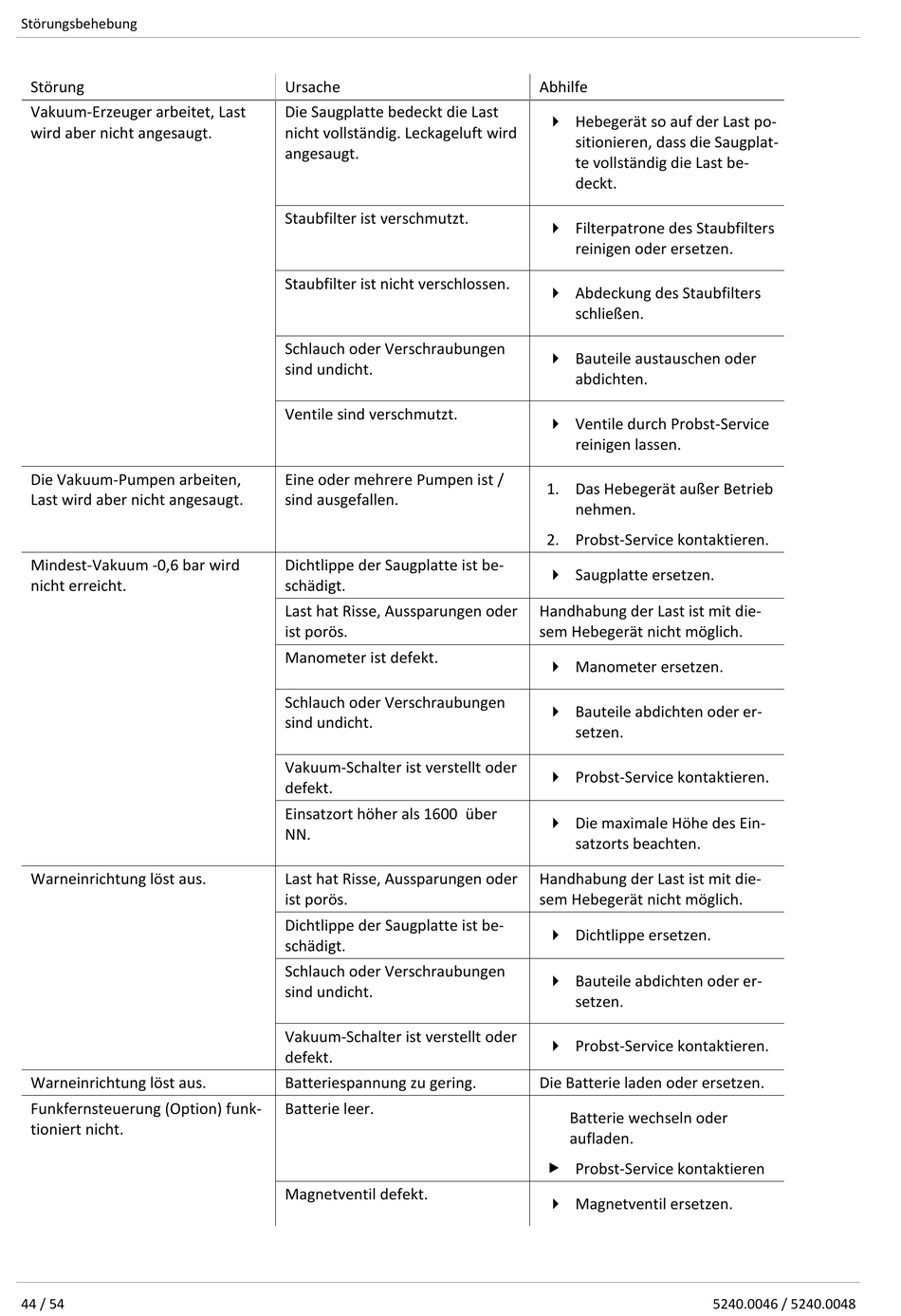

Störungsbehebung
Störung
Vakuum-Erzeuger arbeitet, Last
wird aber nicht angesaugt.
Die Vakuum-Pumpen arbeiten,
Last wird aber nicht angesaugt.
Mindest-Vakuum -0,6 bar wird
nicht erreicht.
Warneinrichtung löst aus.
Warneinrichtung löst aus.
Funkfernsteuerung (Option) funk-
tioniert nicht.
44 / 54
Ursache
Die Saugplatte bedeckt die Last
nicht vollständig. Leckageluft wird
angesaugt.
Staubfilter ist verschmutzt.
Staubfilter ist nicht verschlossen.
Schlauch oder Verschraubungen
sind undicht.
Ventile sind verschmutzt.
Eine oder mehrere Pumpen ist /
sind ausgefallen.
Dichtlippe der Saugplatte ist be-
schädigt.
Last hat Risse, Aussparungen oder
ist porös.
Manometer ist defekt.
Schlauch oder Verschraubungen
sind undicht.
Vakuum-Schalter ist verstellt oder
defekt.
Einsatzort höher als 1600 über
NN.
Last hat Risse, Aussparungen oder
ist porös.
Dichtlippe der Saugplatte ist be-
schädigt.
Schlauch oder Verschraubungen
sind undicht.
Vakuum-Schalter ist verstellt oder
defekt.
Batteriespannung zu gering.
Batterie leer.
Magnetventil defekt.
Abhilfe
 Hebegerät so auf der Last po-
sitionieren, dass die Saugplat-
te vollständig die Last be-
deckt.
 Filterpatrone des Staubfilters
reinigen oder ersetzen.
 Abdeckung des Staubfilters
schließen.
 Bauteile austauschen oder
abdichten.
 Ventile durch Probst-Service
reinigen lassen.
1. Das Hebegerät außer Betrieb
nehmen.
2. Probst-Service kontaktieren.
 Saugplatte ersetzen.
Handhabung der Last ist mit die-
sem Hebegerät nicht möglich.
 Manometer ersetzen.
 Bauteile abdichten oder er-
setzen.
 Probst-Service kontaktieren.
 Die maximale Höhe des Ein-
satzorts beachten.
Handhabung der Last ist mit die-
sem Hebegerät nicht möglich.
 Dichtlippe ersetzen.
 Bauteile abdichten oder er-
setzen.
 Probst-Service kontaktieren.
Die Batterie laden oder ersetzen.
Batterie wechseln oder
aufladen.
 Probst-Service kontaktieren
 Magnetventil ersetzen.
5240.0046 / 5240.0048
