Crop Blockage At Pick-Up - Krone Comprima CF 155 XC Original Operating Instructions

Operation
Pos: 55.170.12 /Überschriften/Überschriften 3/A-E/E/Erntegutblockade an der Pick-up @ 193\mod_1383214911049_78.docx @ 1646507 @ 3 @ 1
11.19.2

Crop blockage at pick-up

Pos: 55.170.13.1 /BA/Bedienung /Rundballenpresse/Gutflussblockaden entfernen/Um das angestaute Erntegut zu beseitigen, wie folgt vorgehen: @ 193\mod_1383231662173_78.docx @ 1647045 @ @ 1
Proceed as follows to remove the accumulated crop:
Pos: 55.170.13.2 /BA/Bedienung /Rundballenpresse/Gutflussblockaden entfernen/a) Bei Erntegutansammlung an der rechten/linken Ecke der Pick-up @ 194\mod_1383287252016_78.docx @ 1647635 @ @ 1
a) If crop accumulates on the right/left edge of the pick-up
Pos: 55.170.13.3 /BA/Bedienung /Rundballenpresse/Gutflussblockaden entfernen/Bei laufender Zapfwelle rückwärtsfahren, Pick-up ausheben/absenken. @ 194\mod_1383287288998_78.docx @ 1647694 @ @ 1
• When the PTO shaft is running, drive backward. In doing so, lift/lower the pick-up several
times.
Pos: 55.170.13.4 /BA/Bedienung /Rundballenpresse/Gutflussblockaden entfernen/Wenn die Blockade dadurch nicht beseitigt ist: @ 194\mod_1383555273315_78.docx @ 1649635 @ @ 1
If the blockage is not removed due to this:
Pos: 55.170.13.5 /BA/Bedienung /Rundballenpresse/Gutflussblockaden entfernen/Zapfwelle und Motor abstellen, Zündschlüssel ziehen @ 181\mod_1377152868819_78.docx @ 1555689 @ @ 1
• Switch off the PTO shaft and the engine of the tractor.
• Remove the ignition key.
Pos: 55.170.13.6 /BA/Bedienung /Rundballenpresse/Gutflussblockaden entfernen/Das angestaute Erntegut manuell entfernen @ 194\mod_1383559845298_78.docx @ 1649867 @ @ 1
– Remove the accumulated crop manually.
Pos: 55.170.13.7 /BA/Bedienung /Rundballenpresse/Gutflussblockaden entfernen/b) Bei Erntegutblockade der Pick-up @ 194\mod_1383287293352_78.docx @ 1647723 @ @ 1
b) In case of a crop blockage of the pick-up
Pos: 55.170.13.8 /BA/Bedienung /Rundballenpresse/Gutflussblockaden entfernen/Bei laufender Zapfwelle rückwärtsfahren, Pick-up ausheben/absenken. @ 194\mod_1383287288998_78.docx @ 1647694 @ @ 1
• When the PTO shaft is running, drive backward. In doing so, lift/lower the pick-up several
times.
Pos: 55.170.13.9 /BA/Bedienung /Rundballenpresse/Gutflussblockaden entfernen/Wenn die Blockade dadurch nicht beseitigt ist: @ 194\mod_1383555273315_78.docx @ 1649635 @ @ 1
If the blockage is not removed due to this:
Pos: 55.170.13.10 /BA/Bedienung /Rundballenpresse/Gutflussblockaden entfernen/Kopie von Prallblech demontieren_Bild_Comprima/Fortima @ 298\mod_1412843774068_78.docx @ 2338079 @ @ 1
4

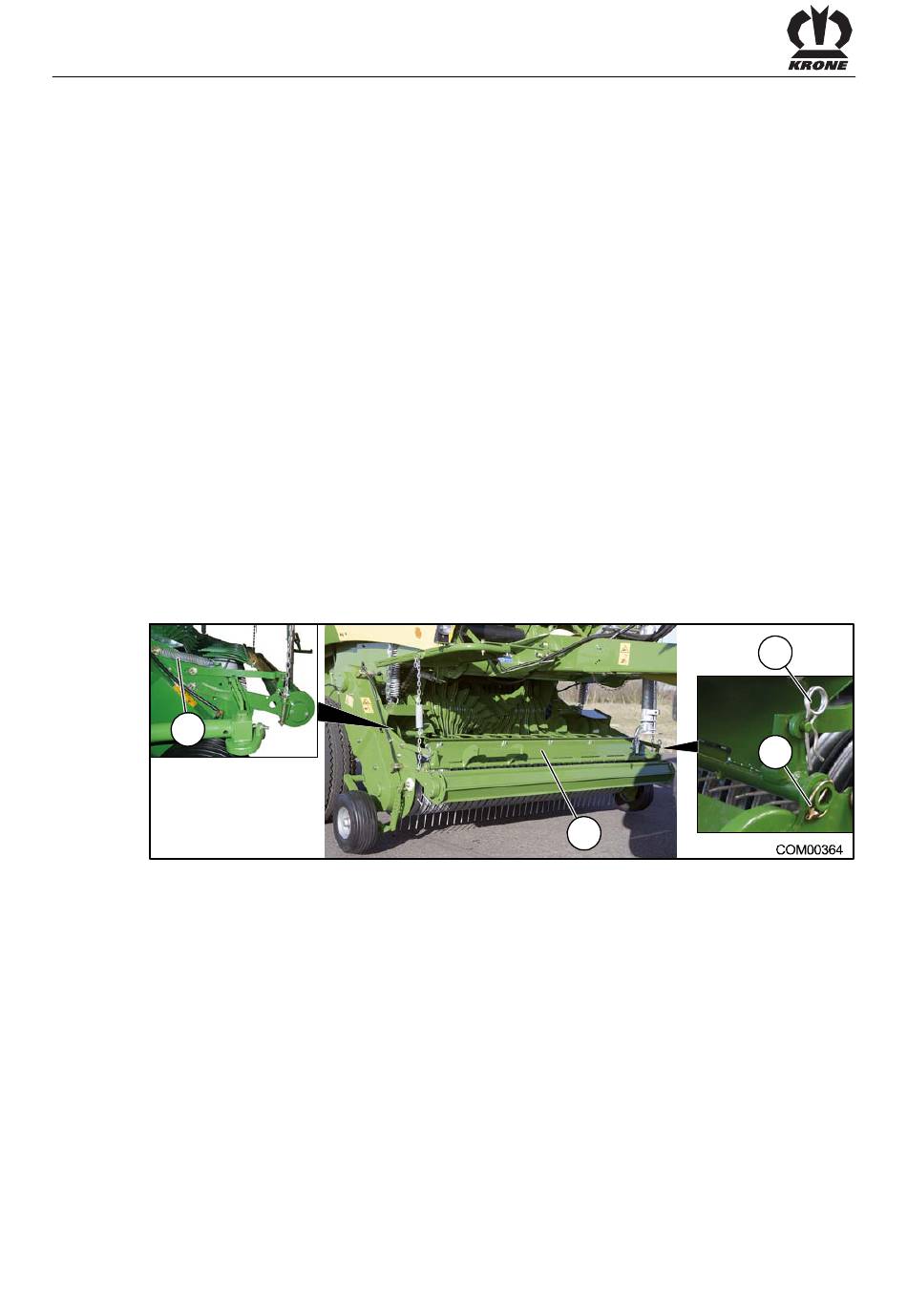

Fig. 208
Pos: 55.170.13.11 /BA/Bedienung /Rundballenpresse/Gutflussblockaden entfernen/Zapfwelle und Motor abstellen, Zündschlüssel ziehen @ 181\mod_1377152868819_78.docx @ 1555689 @ @ 1
• Switch off the PTO shaft and the engine of the tractor.
• Remove the ignition key.
Pos: 55.170.13.12 /BA/Bedienung /Rundballenpresse/Gutflussblockaden entfernen/Prallblech demontieren_Text mit Feder für CV210XC_Comprima CF/CV @ 298\mod_1412844000592_78.docx @ 2338240 @ @ 1
• Dismount baffle sheet (1):
• Loosen spring cotter pin (2) and linch pin (3) right and left.
• Dismount spring (4).
• Remove baffle sheet.
• Remove accumulated crop manually.
• Fasten baffle sheet right and left with linch pin and spring cotter pin.
• Mount spring (4).
Pos: 56 /Layout Module /---------------Seitenumbruch---------------- @ 0\mod_1196175311226_0.docx @ 4165 @ @ 1
268
1
2
3
