Comprima CV 210 XC
Pos: 44.12.27 /BA/Inbetriebnahme/Rundballenpresse/Hydraulik/Am Traktor werden für den Betrieb der Maschine benötigt: @ 220\mod_1391432975471_78.docx @ 1782378 @ @ 1

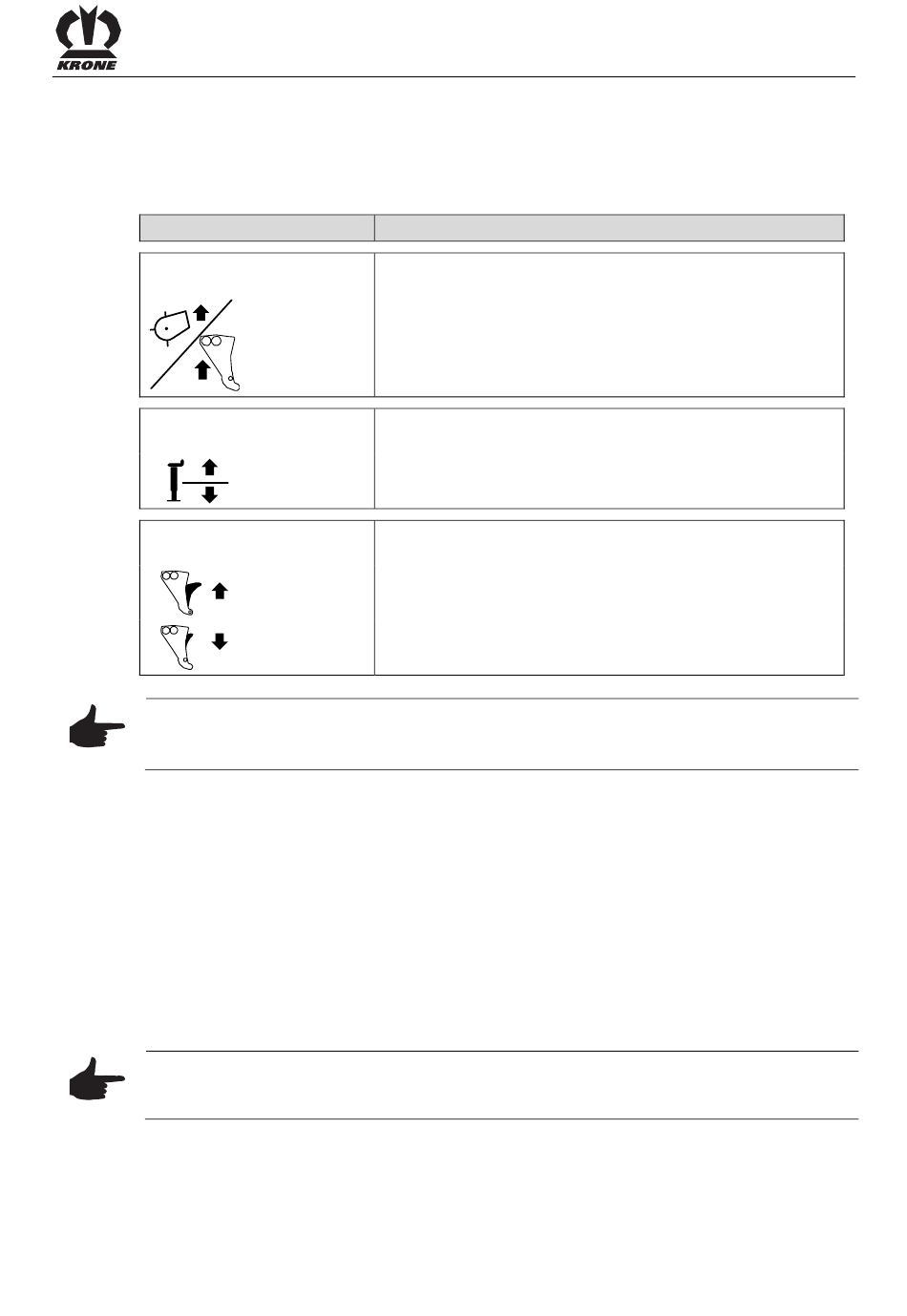

To perform the following hydraulic functions, the tractor requires:
Pos: 44.12.28 /BA/Inbetriebnahme/Rundballenpresse/Hydraulik/1 einfachwirkendes Steuergerät und 2 doppelwirkende Steuergeräte @ 219\mod_1391007106691_78.docx @ 1773216 @ @ 1
– 1 single-action control unit
– 2 double-action control units
Pos: 44.12.29 /BA/Inbetriebnahme/Rundballenpresse/Hydraulik/Steuerung+Funktion_Tabellenkopf @ 219\mod_1391007812315_78.docx @ 1773464 @ @ 1
Control
Pos: 44.12.30 /BA/Inbetriebnahme/Rundballenpresse/Hydraulik/Steuerung+Funktion_gelb 3+_Pick-up/Messerboden heben/senken @ 219\mod_1391003902993_78.docx @ 1772871 @ @ 1
Single-acting control unit
(yellow 3+)
Pos: 44.12.31 /BA/Inbetriebnahme/Rundballenpresse/Hydraulik/Steuerung+Funktion_grün 5+/5-_Stützfuß heben/senken @ 219\mod_1391017330239_78.docx @ 1773954 @ @ 1
Double-acting control unit
(green 5+ / green 5-)
Pos: 44.12.32 /BA/Inbetriebnahme/Rundballenpresse/Hydraulik/Steuerung+Funktion_grün 7+/7-_Messerbalken heben/senken @ 219\mod_1391017423219_78.docx @ 1773983 @ @ 1
Double-acting control unit
(green 7+ / green 7-)
Pos: 44.12.33 /Layout Module /----------------Leerzeile 5 Pt.-------------------- @ 120\mod_1342592918145_0.docx @ 1092566 @ @ 1
Pos: 44.12.34 /BA/Inbetriebnahme/Hydraulikkupplungen anschließen alle Maschinen/Hinweis Hydraulikaufkleber an der Maschine beachten @ 204\mod_1386153225929_78.docx @ 1701911 @ @ 1
Note
Connect hydraulic hoses correctly.
• The hydraulic hoses are marked with numbers and coloured dust caps.
Pos: 44.12.35 /BA/Inbetriebnahme/Hydraulikkupplungen anschließen alle Maschinen/Hydraulikkupplungen anschließen Teil1 @ 213\mod_1390207328923_78.docx @ 1749237 @ @ 1
• Set the single-action control units of the tractor to float position.
• Turn off the tractor and secure it against the possibility of rolling back.
Pos: 44.12.36 /BA/Inbetriebnahme/Hydraulikkupplungen anschließen alle Maschinen/Hydraulikkupplungen anschließen gelb 3+ @ 214\mod_1390395251418_78.docx @ 1755456 @ @ 1
• Connect the hydraulic coupling (yellow 3+) on the machine to a single-acting control unit on
the tractor.
Pos: 44.12.37 /Abkürzungen /Bei Ausführung mit hydraulischem Stützfuß @ 226\mod_1392704010647_78.docx @ 1825315 @ @ 1
For design with hydraulic support jack
Pos: 44.12.38 /BA/Inbetriebnahme/Hydraulikkupplungen anschließen alle Maschinen/Hydraulikkupplungen anschließen grün 5+/5- @ 219\mod_1391005595519_78.docx @ 1772979 @ @ 1
• Connect the hydraulic couplings (green 5+ / green 5-) on the machine to a double-acting
control unit on the tractor.
Pos: 44.12.39 /Abkürzungen /Bei Ausführung mit hydraulischer Messerschaltung @ 226\mod_1392704051626_78.docx @ 1825343 @ @ 1
For design with hydraulic knife selection
Pos: 44.12.40 /BA/Inbetriebnahme/Hydraulikkupplungen anschließen alle Maschinen/Hydraulikkupplungen anschließen grün 7+/7- @ 214\mod_1390396314004_78.docx @ 1755514 @ @ 1
• Connect the hydraulic couplings (green 7+ / green 7-) on the machine to a double-acting
control unit on the tractor.
Pos: 44.12.41 /Layout Module /----------------Leerzeile 5 Pt.-------------------- @ 120\mod_1342592918145_0.docx @ 1092566 @ @ 1
Pos: 44.12.42 /BA/Inbetriebnahme/Hydraulikkupplungen anschließen alle Maschinen/Hinweis Hydraulikanschluss BA Traktor @ 220\mod_1391434710718_78.docx @ 1782774 @ @ 1
Note
For further information about connecting the hydraulic lines, refer to the tractor operating
instructions.
Pos: 44.13 /Layout Module /---------------Seitenumbruch---------------- @ 0\mod_1196175311226_0.docx @ 4165 @ @ 1
Function
Raising/lowering the pick-up or blade base
(depending on preselected setting on control unit)
• Pressure (yellow 3+): Raise the pick-up or blade base
• Float position (yellow 3+): Lower the pick-up or blade
base
Raising/lowering support jack
• Pressure (green 5+): Raising support jack
• Pressure (green 5-): Lowering support jack
Raising/lowering the blade bar
• Pressure (green 7+): Raise blade bar
• Pressure (green 7-): Lower blade bar
Start-up
