Parametrizzazione
P368 = ?
P368 = 4 7, 8
0, 1, 2, 3
P700.1 = ?
P918.1 = ?
P370 = 1
P060 = 0
Moduli di schema
funzionale
8-30
Scelta fonte di riferimento e ordine
0: PMU (non nei Kompakt PLUS)
1: Ingresso analogico e morsettiera
6
2: riferimenti fissi e morsettiera
3: motopotenziometro e morsettiera
4: USS
5: non usato
6: PROFIBUS (CBP2)
7: OP1S e riferimenti fissi tramite SST1
8: OP1S e motopotenziometro tramite SST1
Introduzione dell'indirizzo di bus
Introduzione dell'indirizzo PROFIBUS
Start della parametrizzazione veloce
0: nessuna variazione parametro
1: variazione parametro corrispondentemente
alla combinazione moduli parametro scelta
Nota:
Dopo lo Start si ha dapprima una taratura automatica
di fabbrica con P366 = 0, infine viene eseguita
la relativa parametrizzazione.
Ritorno indietro nel menue utilizzatore

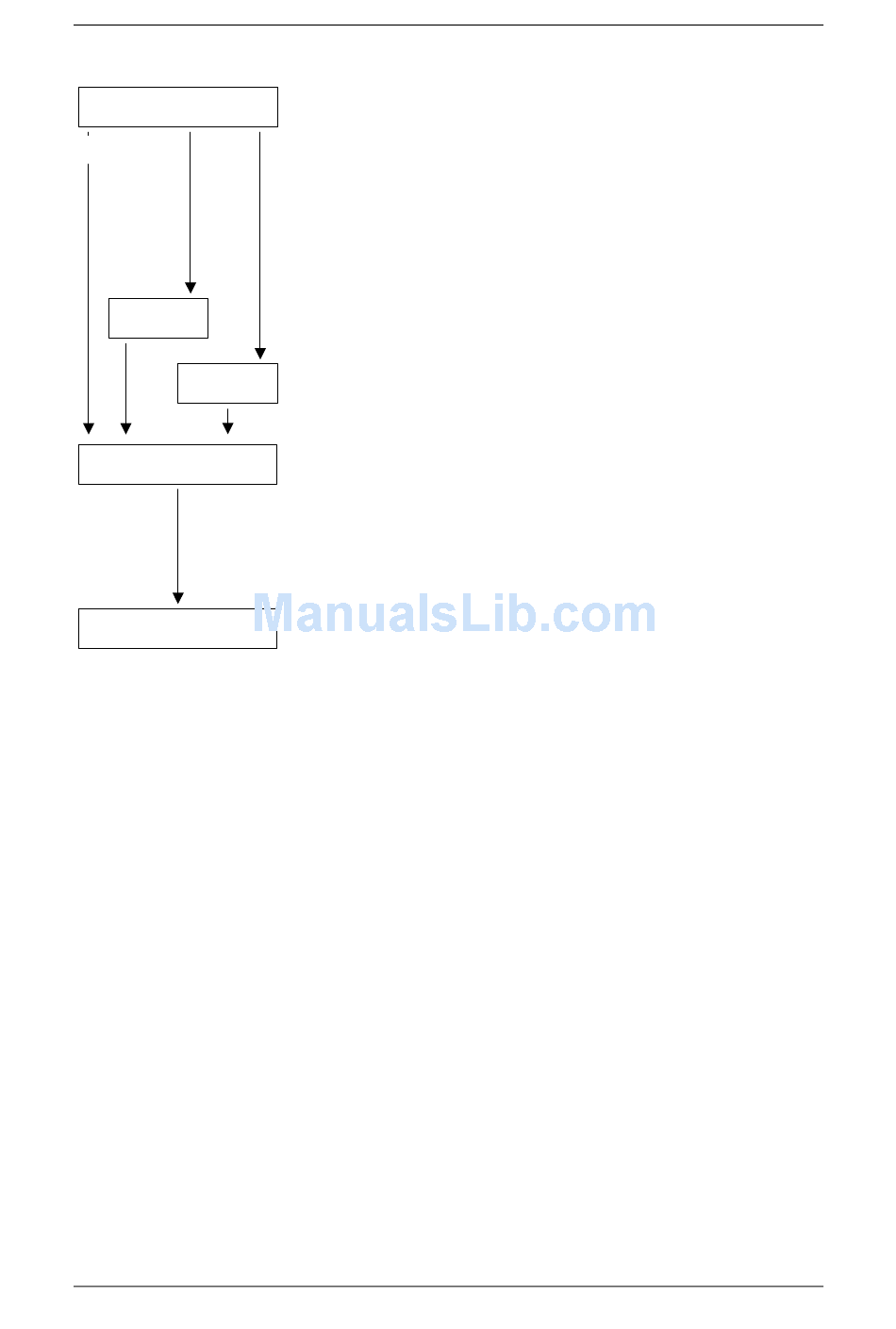

Fig. 8-18 Flusso nella parametrizzazione con moduli di parametro
Secondo il diagramma di flusso sono rappresentati i moduli di schema
funzionale (schemi funzionali) per i moduli di parametro inseriti nel
software dell'apparecchio. Alle prime pagine si trovano
♦ le fonti di riferimento ed ordine, poi le
♦ emissioni analogiche ed i parametri di indicazione ed i
♦ tipi di comando e regolazione.
Con ciò è possibile, di mettere insieme con esattezza gli schemi
funzionali, che corrispondono alla combinazione scelta di fonti di
riferimento / ordine e di tipi di comando e regolazione. Si ricava così
una panoramica sulla funzionalità parametrizzata negli apparecchi e la
necessaria occupazione dei morsetti.
I parametri di funzione e visualizzazione dati sugli schemi funzionali
vengono acquisiti automaticamente nel menue di utilizzatore e vi
possono essere visionati o variati.
I numeri di parametro del menue di utilizzatore vengono introdotti in
P360.
