Fig. 7-8 Grandezza

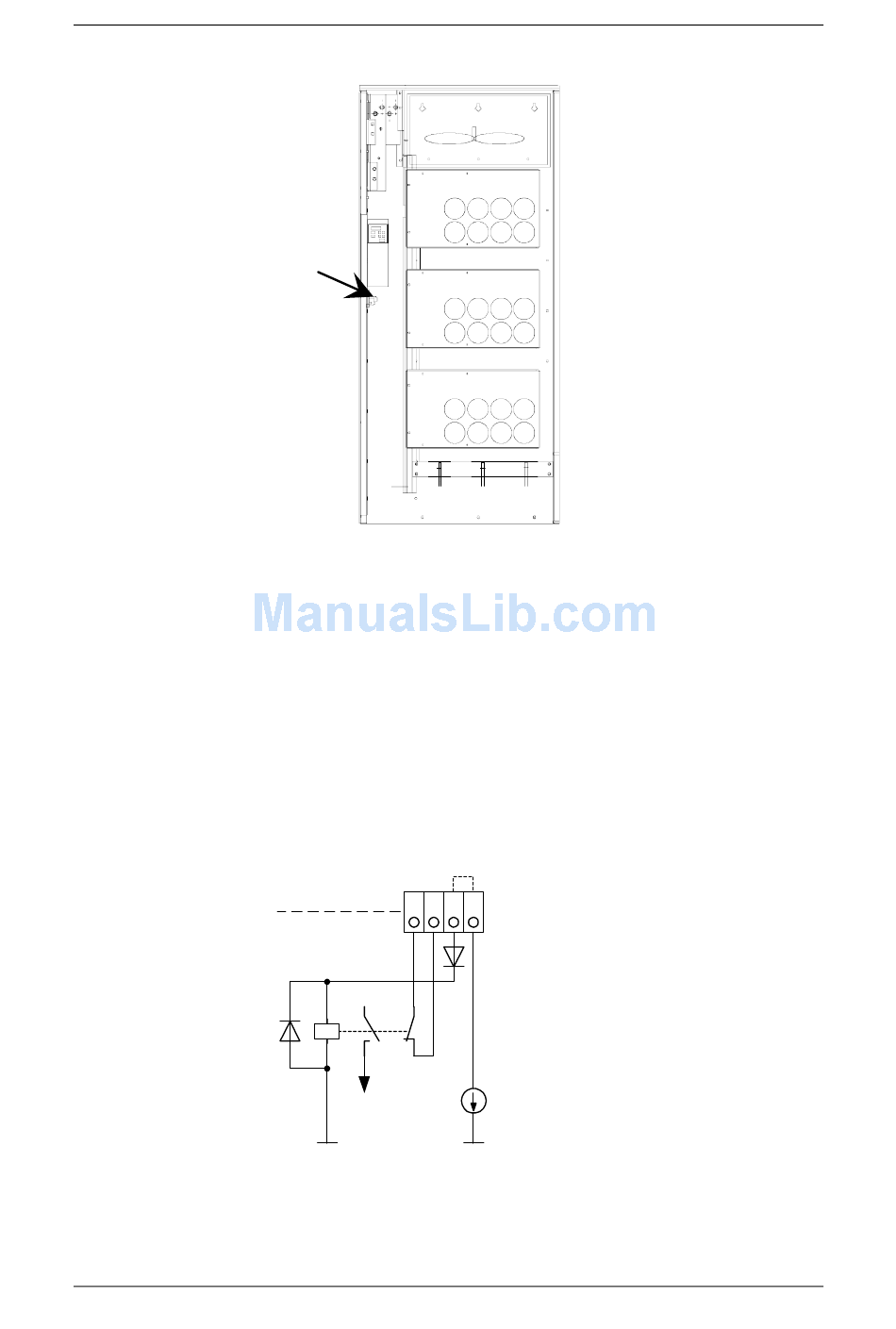

La bobina del relé di emergenza è messa da un lato sulla massa
dell'elettronica a terra. Alimentando la bobina con una tensione di 24 V
esterna il polo negativo deve essere collegato al potenziale di terra.
L'alimentazione esterna 24 V deve soddisfare le esigenze per i circuiti
PELV secondo EN 50178 (DIN VDE 0160).
Alla consegna è inserito un ponte tra il morsetto 3 e 4. Per usufruire
della funzione "STOP EMERGENZA" il ponte deve essere tolto e per la
scelta della funzione essere allacciato un comando esterno.
Se il relé di emergenza è alimentato dall'alimentazione interna X533:4,
l'alimentazione esterna 24 V deve fornire al morsetto X9:1/2 come
minimo 22 V, affinché il relé di emergenza si attragga in modo affidabile
(caduta di tensione interna).
morsettiera
- X533
1 2 3
P15
alimentazione
fotoaccop-
piatore / LWL
Istruzioni di servizio
U V W
≥
J
4
