Descrizione

Campo d'impiego
schede
opzionali
U1/L1
V1/L2
W1/L3
C / L+
D / L -
PE1
Siemens AG 6SE7087-2JK50
SIMOVERT MASTERDRIVES
I convertitori sono apparecchi dell'elettronica di potenza per
l'alimentazione di motori trifasi.
I convertitori possono funzionare con una rete trifase a 50 Hz o 60 Hz
ed a una tensione nell'ambito dei valori indicati nella targa di tipo.
La tensione di rete viene raddrizzata ed alimenta il circuito intermedio.
La parte di potenza crea, dalla tensione in continua del circuito
intermedio tramite modulazione di ampiezza degli impulsi (PWM), un
sistema trifase con frequenza d'uscita variabile tra 0 Hz e 400 Hz
massimo.
L'alimentazione della tensione interna DC24 V avviene attraverso un
apparecchio di rete integrato.
La logica di controllo dell'apparecchio si prende carico dell'elettronica di
regolazione interna. Essa comprende un sistema a microprocessore; le
funzioni vengono impostate dal software dell'apparecchio.
Il servizio può avvenire tramite il pannello di servizio dell'apparecchio
PMU, il pannello di servizio confort OP1S, la morsettiera oppure tramite
un sistema di bus. Allo scopo l'apparecchio possiede una serie di
interfacce e 6 punti di connessione per l'innesto di schede opzionali.
Come generatori vicini al motore possono essere inseriti generatori
incrementali HTL (TTL con scheda opzionale SBP) e tachimetriche
analogiche.
morsettiera
elettronica regolazione
precarica
circuito
intermedio
raddrizzatore

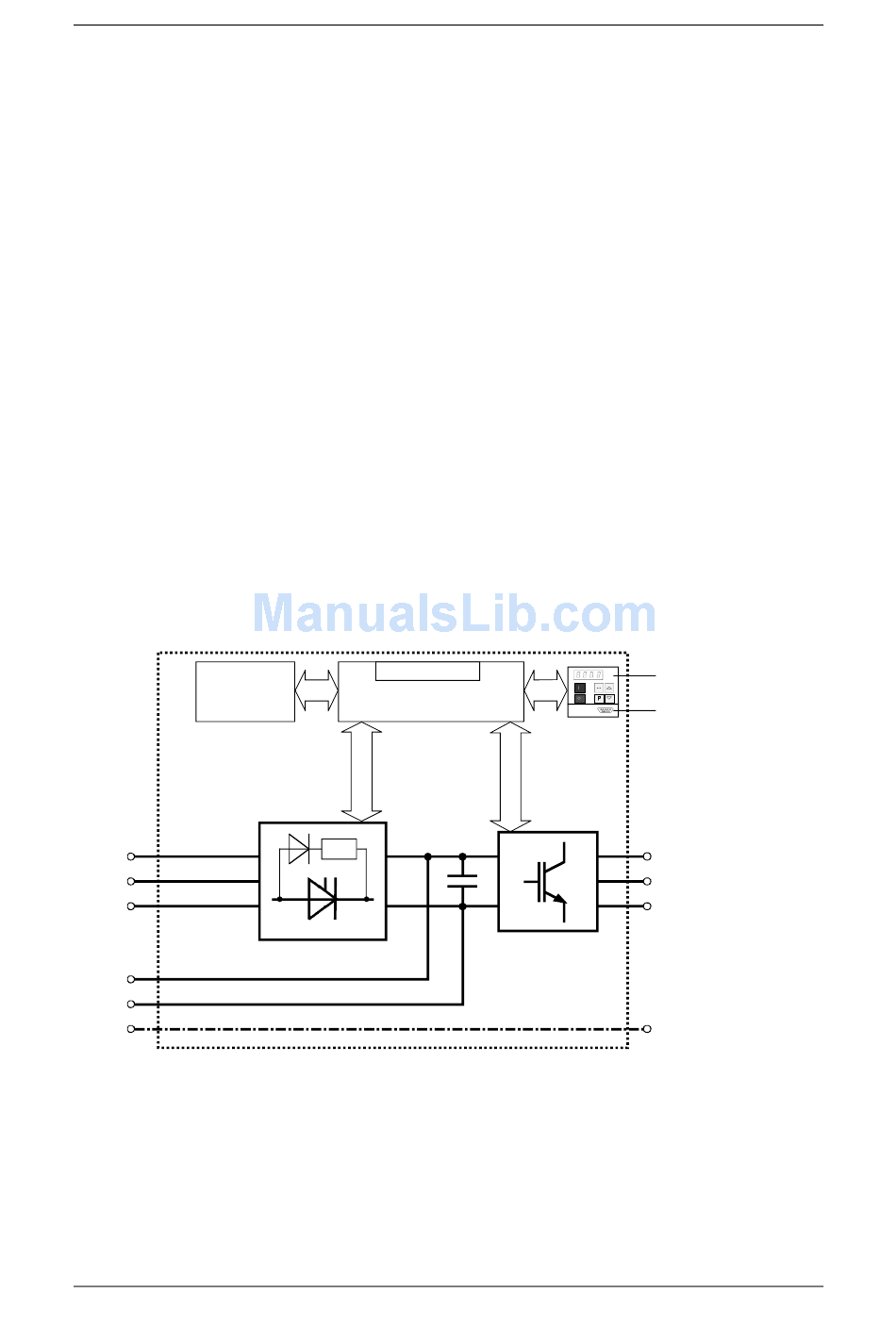

Fig. 2-1 Schema di principio del convertitore di frequenza
Istruzioni di servizio
PMU
interfaccia
seriale
U2/T1
V2/T2
W2/T3
invertitore
PE2
Descrizione
allacciam.
motore
2-1
