NOTA
Siemens AG 6SE7087-2JK50
SIMOVERT MASTERDRIVES
PE1 / GND
allacciamento rete
allacciamento
circuito intermedio
contattore ausiliario,
alimentazione
esterna DC24 V X9
PMU
X300
X108
X101
posto montg1 (CUMC)
S1
X103
scheda gen. in Slot C
S2
posto montg 3
posto montg 2
posa schermi
per cavi di comando
morsetti per la
impostazione della
tensione ventilatore
allacciamento motore

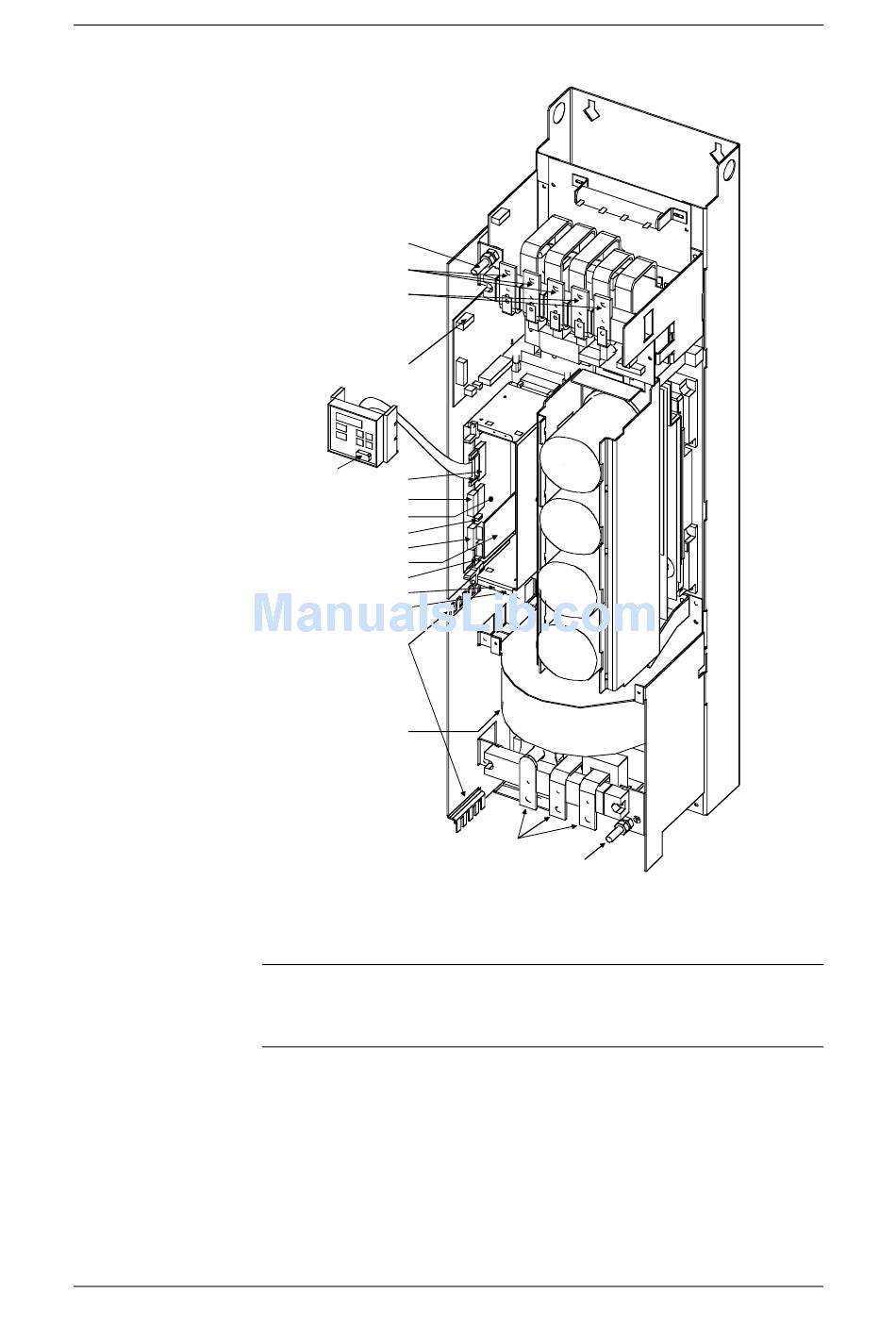

Fig. 7-1 Panoramica allacciamenti grandezza E e F
A causa del ventilatore a 230 V è montato un trasformatore.
I morsetti sul lato primario del trasformatore devono essere nel caso
collegati corrispondentemente alla tensione di rete.
Istruzioni di servizio
PE2 / GND
Allacciamento
7-3
